3 Montage des Portals

3.7 Abschließende Arbeiten

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal

Reconfiguration Kit Twin VHF with Gantry 06/2020

Abb.73: Menü Maschine aktualisieren

●

Links befinden sich die Auswahl-

Schaltflächen

BIOS

Applikation 1

Applikation 2

Applikation 3

… .

●

Der große Hauptbereich in der Mitte

zeigt den Status der einzelnen Subsys-

teme.

Am unteren Rand des Hauptbereichs

sehen Sie wie viele Subsysteme noch

heruntergeladen werden müssen.

●

Der Button Aktualisierung starten

startet den Download

3.7.9 Änderungen in SIPLACE Pro

Station

Grundsätzlich wird im Stationseditor festgelegt um welchen Typ es sich bei einer SX-Maschine

handelt. In der Standard Stationskonfiguration wird zwischen Einfachportal (SX1)

und Doppelpor-

tal (SX2) unterschieden.

Die hier eingetragene Konfiguration wird dann bei der Neuerstellung von Rüstungen automatisch

übernommen.

Nach einem Umbau muss hier eine entsprechende Anpassung erfolgen.

Abb.74: Einstellung Stationskonfiguration Einfachportal (SX1) oder Doppelportal (SX2)

3 Montage des Portals

3.7 Abschließende Arbeiten

62 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal

Reconfiguration Kit Twin VHF with Gantry 06/2020

Rüstungen

Bei der Erstellung neuer Rüstungen wird die neue Portalkonfiguration aus der Stationskonfiguration

übernommen.

Wenn die bisherigen Rüstungen weiter verwendet werden sollen, dann muss in allen Rüstungen

die neue Portalkonfiguration geändert werden.

Abb.75: Änderung der Portalkonfiguration in der jeweiligen Rüstung

Anschließend ist der Stellplatz 2 konfigurierbar.

Am Stellplatz 2 muss der entsprechende Kopf, sowie Kameras, Pipetten und Tische editiert wer-

den.

3 Montage des Portals

3.7 Abschließende Arbeiten

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal

Reconfiguration Kit Twin VHF with Gantry 06/2020

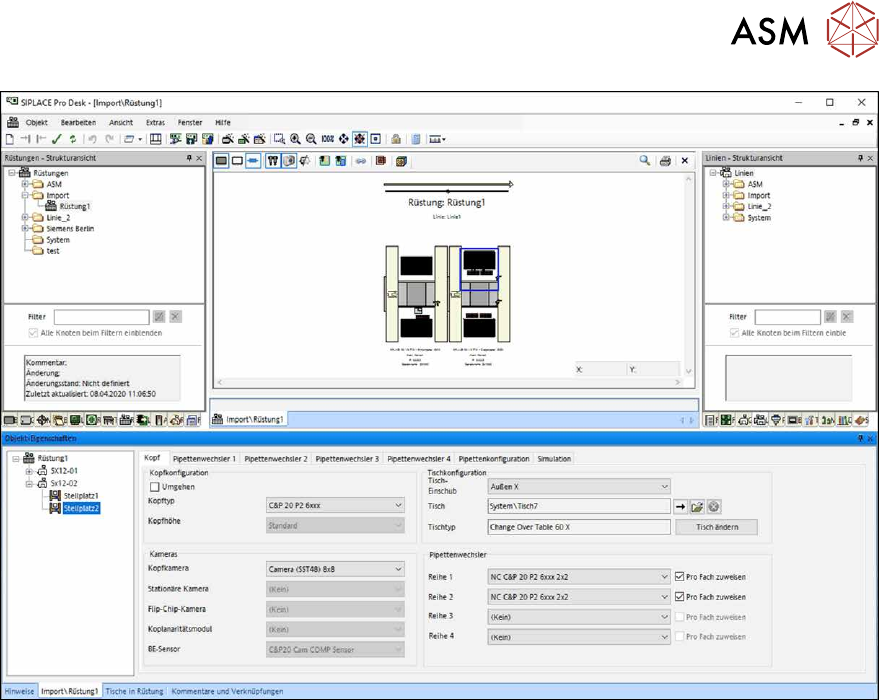

Abb.76: Konfiguration Kopf, Kameras, Pipetten und Tische

Lose / Aufträge

Wenn die bisherigen Lose bzw. Aufträge weiter verwendet werden sollen, dann müssen alle bishe-

rigen Lose bzw. Aufträge mit der neuen Portalkonfiguration optimiert werden.
