2 Kurzbeschreibung 2.3 Lieferumfang 30 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal Reconfiguration Kit Twin VHF with Gantry 06/2020 2.3 Lieferumfang Notwendige Teil…
2 Kurzbeschreibung
2.2 Voraussetzungen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
29
2.2 Voraussetzungen
●
Diese Option ist für SIPLACE SX1-, SX1prepared- und SX2-Maschinen möglich.
●
Seriennummer ab Rxxxx
●
Stationssoftware 713.0
●
SIPLACE Pro 17.0
●
WPC5/6 - 45 mm (Seriennummern ab B3xxx/C3xxx)
Dieser WPC wird für die Zuführung der bis zu 40mm hohen Bauelemente benötigt.
●
Eine Kombination mit der Option "Smart Pin Support" ist möglich. In diesem Fall wird ein ent-
sprechend angepasster Pin-Picker benötigt.
2.2.1 SIPLACE SX "Prepared"
Abb.18: Die SIPLACE SX muss im Lieferzustand „Prepared“ sein.
Sie erkennen es daran, dass ein Kabelschlepp (1) und die Ansteuerung für die Hauptachsen
(MGCU(2)
) eingebaut ist. Dies gilt für die SIPLACE SX+ Maschine um Portal1 am Stellplatz1
nachzurüsten, bzw. bei einer SIPLACE SX1 „Prepared“ das Portal2 am Stellplatz 2 nachzurüsten.
Der Kabelschlepp ist in einer schwarzen Kunststofffolie verpackt und seitlich fixiert(1).
Ist dieses nicht der Fall, muss Ihre Maschine entsprechend nachgerüstet werden. Kontaktieren Sie
dazu ihren zuständigen SIPLACE Service.
2 Kurzbeschreibung
2.3 Lieferumfang
30 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
2.3 Lieferumfang
Notwendige Teile:
●
Option: Portal mit VHF TH SIPLACE SX V3 [00520557‑xx] (alternativ: [03220743‑xx])
Inhalt:
Menge Bezeichnung Art.-Nr.
1 GR gantry 40 mm SX V3 03220745-xx
2 VHF-Twin-Modul 03096701-xx
2 MHCU komplett kompatibel 03090990-xx
1 Kamera Sichtblende kpl. VHF-TwinHead 03104859-xx
1 PCB / B-Basisadapter TWIN 03055517-xx
1 Pipettensatz TwinHead 03019633-xx
1 Kabelsatz TwinHead / B-Serie 03065968-xx
1 Verschlauchung TwinHead VHF SX1/2 03106594-xx
1 Stopfen QSC-6H 00337891-xx
1 Stopfen QSC-4H 00330249-xx
2 Standardpipette 508 VHFM kpl. 03094257-xx
1 ISO 4762 - M 3 x 6-A2-70 03042541-xx
8 ISO 4762 - M 4 x 14-8.8, verz.,DSP 03069100-xx
2 Kabelbinder B=2,5mm L=102mm Panduit 00308458-xx

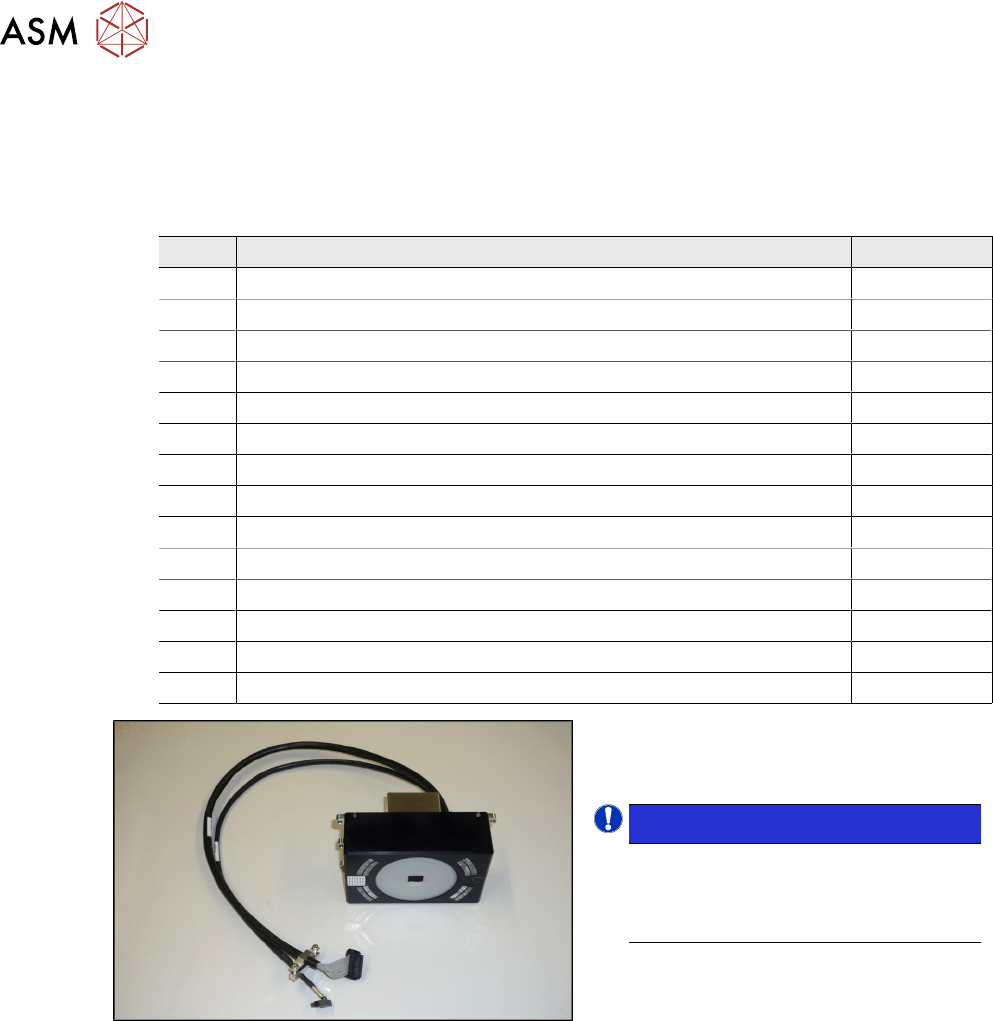

Abb.19: LP Kamera Typ 34HU
●
LP-Kamera Typ 34HU GigE
[03218360‑xx] (Bestandteil des Portals
[03220745‑xx], s.o.)
HINWEIS!
Diese LP-Kamera unterscheidet sich
von der Standardkamera. Beachten
Sie dies ggf. bei Ersatzteilbestellun-
gen.
.
●
Portalwanne [00519814-03]
Das Portal wird auf der Portalwanne geliefert.
Für das 40mm-Portal muss die Portalwanne mindestens den Funktionsstand 03 haben.
2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
31
Optionale Teile:
Ggf. werden je nach Konfiguration noch folgende Teile benötigt:
●
Reconfiguration Kit VHF Twin Modul [03105335-xx]
Dieser Nachrüstsatz wird benötigt, wenn eine SIPLACE SX1 auf eine SIPLACE SX2 mit
40mm-Portal hochgerüstet oder ein Portal mit C&P durch ein 40mm-Portal mit VHF ersetzt
wird.
Das Kit enthält folgende Teile:
Menge Bezeichnung Art.-Nr.
1 Klapphaube Vorderteil 40mm 03103955-xx
2 Anschlag BE 40mm 03105259-xx
3 Kodierungsblech Behälter komplett
Bestehend aus:
03084178-xx
1 Kodierungsblech Behälter 03083883-xx
2 ISO 4762 - M 4 x 10-A2-70 03042552-xx
1 Montageanleitung "Reconfiguration Kit Twin VHF mit Portal" SX1/
SX2 V3
00198783-xx
1 Schriftzug ASM weiß selbstklebend 140 mm 03086852-xx
1 Schriftzug SIPLACE weiß selbstklebend 170 03086853-xx
1 Sektorbeschriftung 1-4, 4-farbig, 65 mm 03009552-xx
2 Warnschild Nr. 204 03009343-xx
●
Barcode-Aufkleber:
Barcode Stellplatz 1 [03063673-xx] oder
Barcode Stellplatz 2 [03063693-xx]
●
Aufrüstsatz stat. Kamera Typ 33, SX V3 [03225370-xx]
(SX V3 Stat. Kamera P&P Typ 25 GigE [03222727-xx])
●
Pipettenwechsler TH SX-Serie [00519845-xx]
●
Option SPS (Smart Pin Support) [00519988-xx]
●
SIPLACE WPC 5 Standard [00119827-xx]
●
SIPLACE WPC 6 (mit Non-Stop-Modul) [00119828-xx]
HINWEIS
Nur SIPLACE WPC5/6 ab Seriennummer 3xxx können für sehr hohe BE bis 45mm einge-
stellt werden.
HINWEIS
Je nach Konfiguration Ihrer Maschine benötigen Sie eventuell weitere Teile.
Die Stücklisten der regulären Optionen finden Sie in den jeweiligen Montageanleitungen.
