5 Anhang
5.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
75
DIP-Schalter S2 [03055517-04]
Schalter Status Signalname Beschreibung
S2.1 OFF HCU_CM_FPGA_IO_0 „S0“ (Portalcodierung), nicht benutzt
S2.2 OFF HCU_CM_FPGA_IO_1 „S1“ (Portalcodierung), nicht benutzt
S2.3 OFF RESET_HCU1 ON: Reset (M)HCU!
S2.4 OFF COM_BOOT_HCU ON: Bootmodus setzen
5 Anhang
5.1 Auszüge aus der Serviceanleitung
76 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020

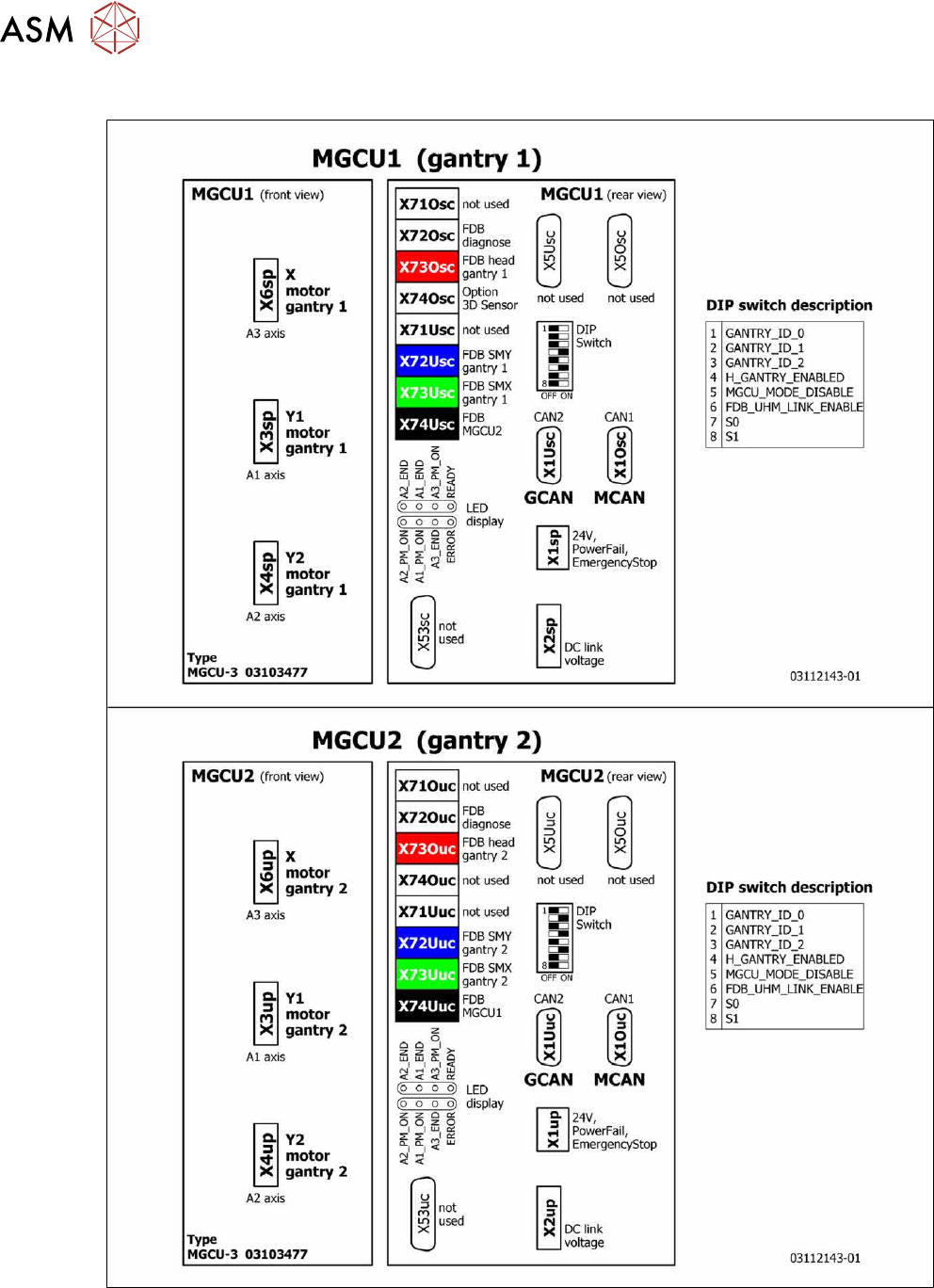

5.1.3 Übersicht MGCU (Rxxxx)
Abb.89: Übersicht MGCU
5 Anhang
5.2 Stromlaufpläne
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
77
5.2 Stromlaufpläne
Weitere Informationen finden Sie in der Wirkschaltplanmappe:
●
Wirkschaltplanmappe SIPLACE SX1/SX2V3 (abRxxxx) [DEEN:00198680‑xx]
