3 Montage des Portals
3.5 Einbau des Portals
48 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020

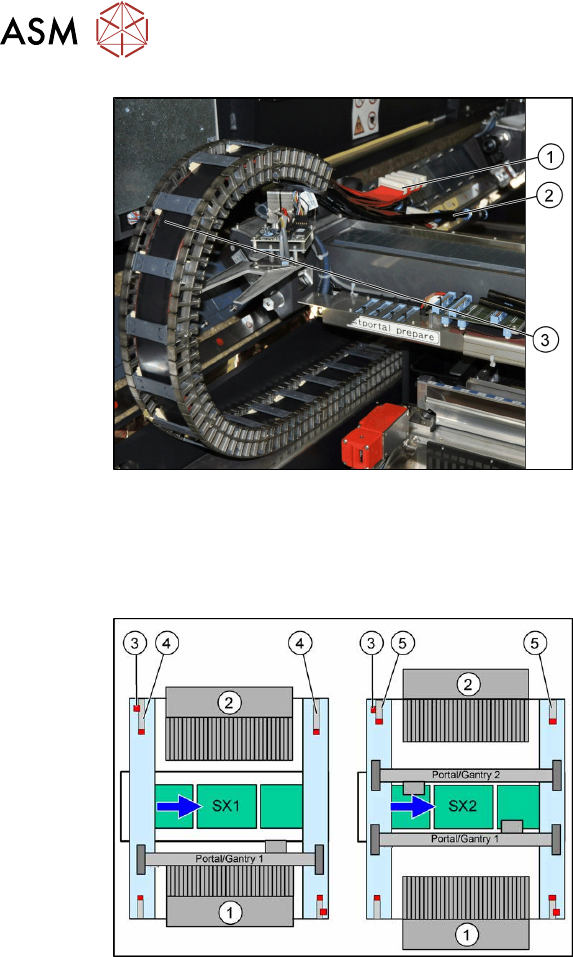

Abb.46: Flachbandkabel und pneumatische Anschlüsse
Legen Sie die Flachbandkabel(1) und
die pneumatischen Anschlüsse(2)
vor-
sichtig über das Portal.
Entfernen Sie die schwarze Kunststoff-
folie. Ein Kabelbinder sichert die
schwarze Kunststofffolie am Kabel-
schlepp(3)
.
3.5.1 Endlagenpuffer tauschen/montieren
Übersicht
Abb.47: Updgade auf SIPLACE SX2
1. Stellplatz 1
2. Stellplatz 2
3. Sicherheitsschalter
4. Puffer mit Abstandsrohr an einer
SIPLACE SX1
Standard: 226,5 mm
Twin VHF: 174 mm
5. Kurze Puffer an einer SX2 (Standard
und Twin VHF)
Bei einem Upgrade einer SIPLACE SX1 zu einer SIPLACE SX2 müssen an Stellplatz 2 die kurzen
Endlagenpuffer eingebaut werden.
Bei einem Downgrade einer SIPLACE SX2 zu einer SIPLACE SX1 müssen an Stellplatz 2 die Puf-
fer mit Abstandsrohr eingebaut werden.
Beim Einbau eines 40mm-Portals müssen an einer SIPLACE SX1 an Stellplatz 2 die Puffer mit
gekürztem Abstandsrohr eingebaut werden (Pufferbeschriftung: "LOC2,VHFSX1").
3 Montage des Portals
3.5 Einbau des Portals
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
49
Puffertypen

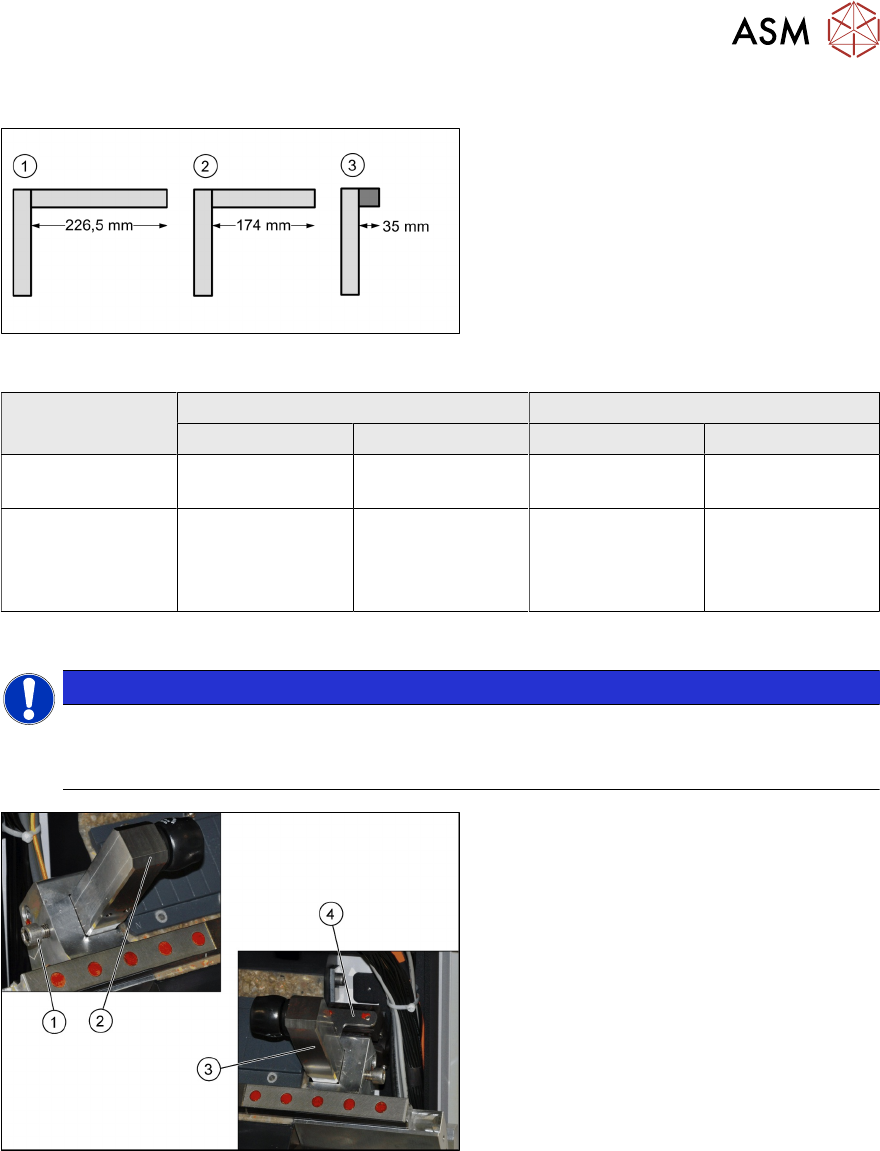

Abb.48: Puffertypen
1. Standard: Langer Puffer mit Abstands-
rohr für Stellplatz 2 an einer SX1
(226,5mm)
2. Twin VHF: Puffer mit gekürztem Ab-
standsrohr [03105259‑xx] für Stellplatz
2 an einer SX1 (174mm)
Pufferbeschriftung: "LOC2, VHF SX1
"
3. Standard und Twin VHF: Kurzer Puffer
mit Gummidämpfer für beide Stellplätze
an einer SX2 (35mm)
Maschine SIPLACE SX1 SIPLACE SX2
Stellplatz 1 Stellplatz 2 Stellplatz 1 Stellplatz 2
Standard 35 mm Gummi-
dämpfer
226,5 mm
Abstandsrohr
35 mm Gummi-
dämpfer
35 mm Gummi-
dämpfer
40mm-Portal für
Twin VHF
35 mm Gummi-
dämpfer
174 mm Ab-
standsrohr
(gekürzt)
LOC2, VHF SX1
35 mm Gummi-
dämpfer
35 mm Gummi-
dämpfer
Einbau
HINWEIS
Halter und Abstandsrohr
Ggf. müssen Sie den Halter von einem Abstandsrohr auf das andere Abstandsrohr
montieren. Ziehen Sie das Abstandsrohr auf dem Halter dabei handfest
an.
Abb.49: Endlagenpuffer montiert
Montieren Sie den Endlagenpuffer(2)
auf der linken Seite.
Montieren Sie den Endlagenpuffer(3)
auf der rechten Seite. Der Sicherheits-
schalter(4)
für die Pufferüberwachung
muss in den dafür vorgesehenen
Schmersalschalter einrasten.
Ziehen Sie die Befestigungsschrau-
ben(1)
für die Puffer mit einem Dreh-
moment von 14Nm fest.
3 Montage des Portals
3.6 Kabelschlepp anschließen
50 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
3.6 Kabelschlepp anschließen

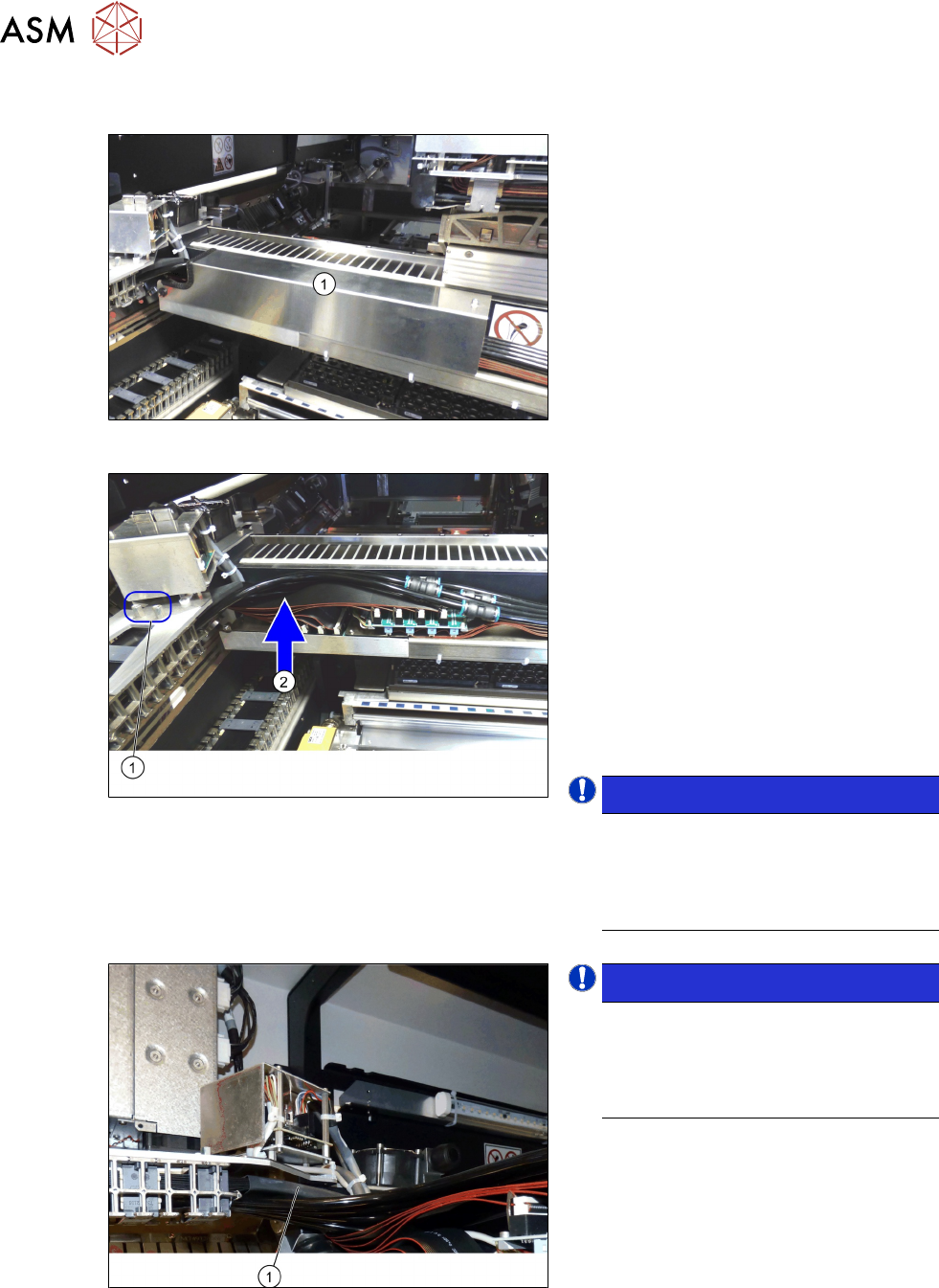

Abb.50: Abdeckung
Entfernen Sie die Abdeckung(1) über
dem Portalinterface. Entfernen Sie
dazu die beiden Befestigungsschrau-
ben auf der rechten Seite und öffnen
Sie vorsichtig den Druckknopf links
unten.
Abb.51: Kabelschlepp montieren
Montieren Sie die Kabelschlepp-Halte-
rung(1)
von unten an die Halterung
des Portalverteilers an. Siehe nachfol-
genden Abschnitt.
Legen Sie die Flachbandkabel und die
Pneumatik-Schläuche vorsichtig zur
Seite(2)
.
Achten Sie darauf, dass Sie die Kabel
und Schläuche nicht beschädigen.
Achten Sie auf die korrekte Ausrichtung
und dass alle Kabel und Schuche über-
einander und gleichmäßig verlaufen.
 HINWEIS!
Verwenden Sie das richtige Portal mit
Gig E Kabelschlepp, nur dieses kann
wie beschrieben angeschlossen werden.
Ein älteres Portal mit Hotlink-Kabel-
schlepp lässt sich nicht anschließen.
.
Abb.52: Schrumpfschlauch
 HINWEIS!
Achten Sie bei der Montage des
Kabelschlepps darauf, dass der
Schrumpfschlauch(1) die Flachband-
kabel unterhalb der Halterung des
Y‑Sensor-Moduls schützt.
.
