3 Montage des Portals 3.7 Abschließende Arbeiten Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal Reconfiguration Kit Twin VHF with Gantry 06/2020 53 3.7.2 Portalwanne v…
3 Montage des Portals
3.7 Abschließende Arbeiten
52 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
Abb.56: Abdeckung Montage
► Montieren Sie die Abdeckung(1) über
dem Portalinterface.
3.7 Abschließende Arbeiten
3.7.1 Zwischenblech des Gurtleitkanals
Werden Gurte mit hohen Bauelementen verarbeitet ist bei einem Upgrade eines Portals mit
SIPLACE TwinHead oder SIPLACE CPP und stationärer Kamera das Zwischenblech des Gurtleit-
kanals zu entfernen.
Werden nur Bauelemente mit Gurten bis 12mm verwendet, so sollte das Zwischenblech im Gurt-
leitkanal verbleiben.
Abb.57: Gurtleitkanal
1. Einlassspalt für die Leergurte
2. Austrittsspalt für die Leergurte oberhalb
des pneumatischen Schneidgeräts
3. Trennblech für Gurte < 12mm,
fürGurte>12mmdemontierbar
3 Montage des Portals
3.7 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
53
3.7.2 Portalwanne verstauen und der Prepared-Koffer
Portalwanne in der Transportkiste verstauen
► Fahren Sie mit dem Portal-Lift die Portalwanne in die Transportkiste.
► Sichern Sie die Portalwanne mit den vier Befestigungsschrauben in der Transportkiste.
► Entriegeln Sie die Portalwanne am Portal-Lift und fahren Sie den Portal-Lift zur Seite.
► Legen Sie die Schaumsstoff-Abdeckung des Bestückkopfes in die Transportkiste.
► Schließen Sie die vordere und obere Abdeckung der Transportkiste.
Montageteile in den "Prepared"-Koffer legen
Abb.58: Prepared Koffer
Sie haben folgende Teile ausgebaut, die Sie
für eine spätere Demontage des Portals wie-
der benötigen. Verwahren Sie diese Teile im
Prepared-Koffer:
1. Schwarze Kunststofffolie für den Kabel-
schlepp
2. Die langen Endlagenpuffer.
3. Kabelschlepp-Halterung mit Rändel-
schraube
4. Zwei Transportsicherungen für den
Bestückkopf
●
Ein grüner Hebel zur Transportsiche-
rung für das Portal
3.7.3 Portalcodierung überprüfen
Abb.59: DIP-Schalter Portalcodierung für Portal 1 und 2
1. DIP-Schalter für Portal 1
2. DIP-Schalter für Portal 2
► Kontrollieren Sie den DIP-Schalter für
die Portalcodierung der Stellplätze auf
dem Kopfinterface.
Schalter Bezeichnung Portal 1 Portal 2
1 DC/DC OFF OFF
2 FAN OFF OFF
3 P1 OFF ON
4 P0 OFF OFF
3 Montage des Portals
3.7 Abschließende Arbeiten
54 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020

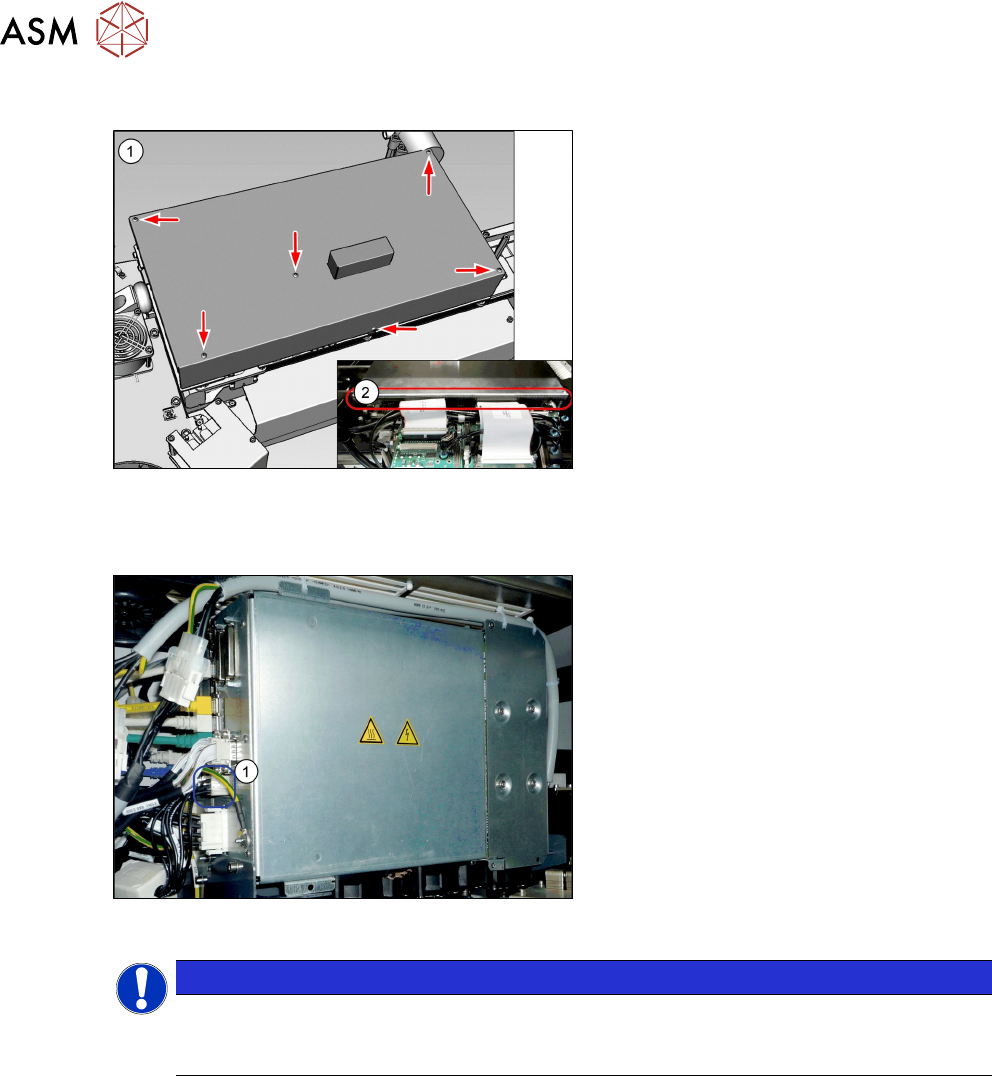

3.7.4 Abdeckung montieren
Abb.60: Abdeckung
► Montieren Sie die Abdeckung(1) über
den Platinen.
► Bei VHF-Köpfen muss zusätzlich ein
Kantenschutz(2)
vorhanden sein.
3.7.5 Hinweis MGCU
Abb.61: MGCU-Versorgungskabel [03068134-xx]
► Um ein korrektes Hochlaufen der
Maschine zu gewährleisten, kontrollie-
ren Sie ob das Versorgungskabel der
MGCU (Stecker X1up)(1)
angeschlos-
sen ist.
HINWEIS
Demontage des Portals
Wird das Portal später demontiert, muss der Stecker X1up von der MGCU wieder abge-
steckt werden.
Sehen Sie dazu auch...
2 5.1.3 "Übersicht MGCU (Rxxxx)" [}76]
