3.4 Umbau der Haube
Bei Verwendung des SIPLACE WPC5/6 für hohe Bauelemente muss die Haube umgebaut werden.
Die neue Haube hat an der Scheibe eine Aussparung für den SIPLACE WPC.
VORSICHT
Kein SIPLACE WPC
Wird kein SIPLACE WPC eingebaut, dann können keine 40 mm hohen Bauelemente zuge-
führt werden.
Ohne SIPLACE WPC darf die Haube nicht umgebaut werden!
Gehen Sie dazu wie folgt vor:

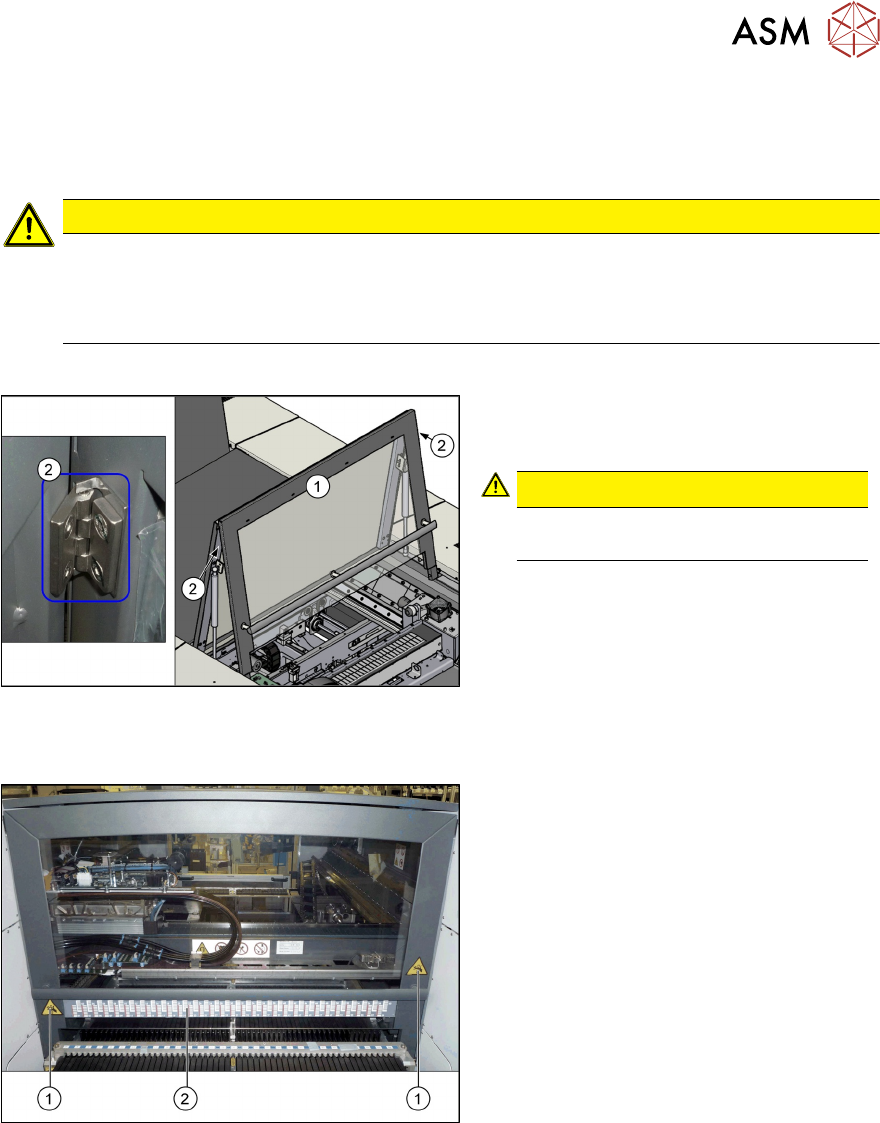

Abb.38: Haube mit Scharnieren
1. Haube
2. Scharniere an der Haube (2x)
VORSICHT!
Ziehen Sie für diese Arbeit ggf. eine
zweite Person hinzu.
.
► Entfernen Sie die Befestigungsschrau-
ben an den beiden Scharnieren oben
an der Haube. Halten Sie das Hauben-
Vorderteil dabei gut fest.
► Nehmen Sie das Hauben-Vorderteil ab.
► Setzen Sie das neue Hauben-Vorderteil in
die Maschine und schrauben Sie es fest.
Abb.39: Aufkleber an der Haube
1. Aufkleber Quetschgefahr (2x)
2. Aufkleber Barcode
► Kleben Sie die fehlenden Aufkleber auf
die neue Haube. Orientieren Sie sich
für die genauen Positionen der Aufkle-
ber ggf. an der alten Haube.
3 Montage des Portals
3.5 Einbau des Portals
46 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
3.5 Einbau des Portals

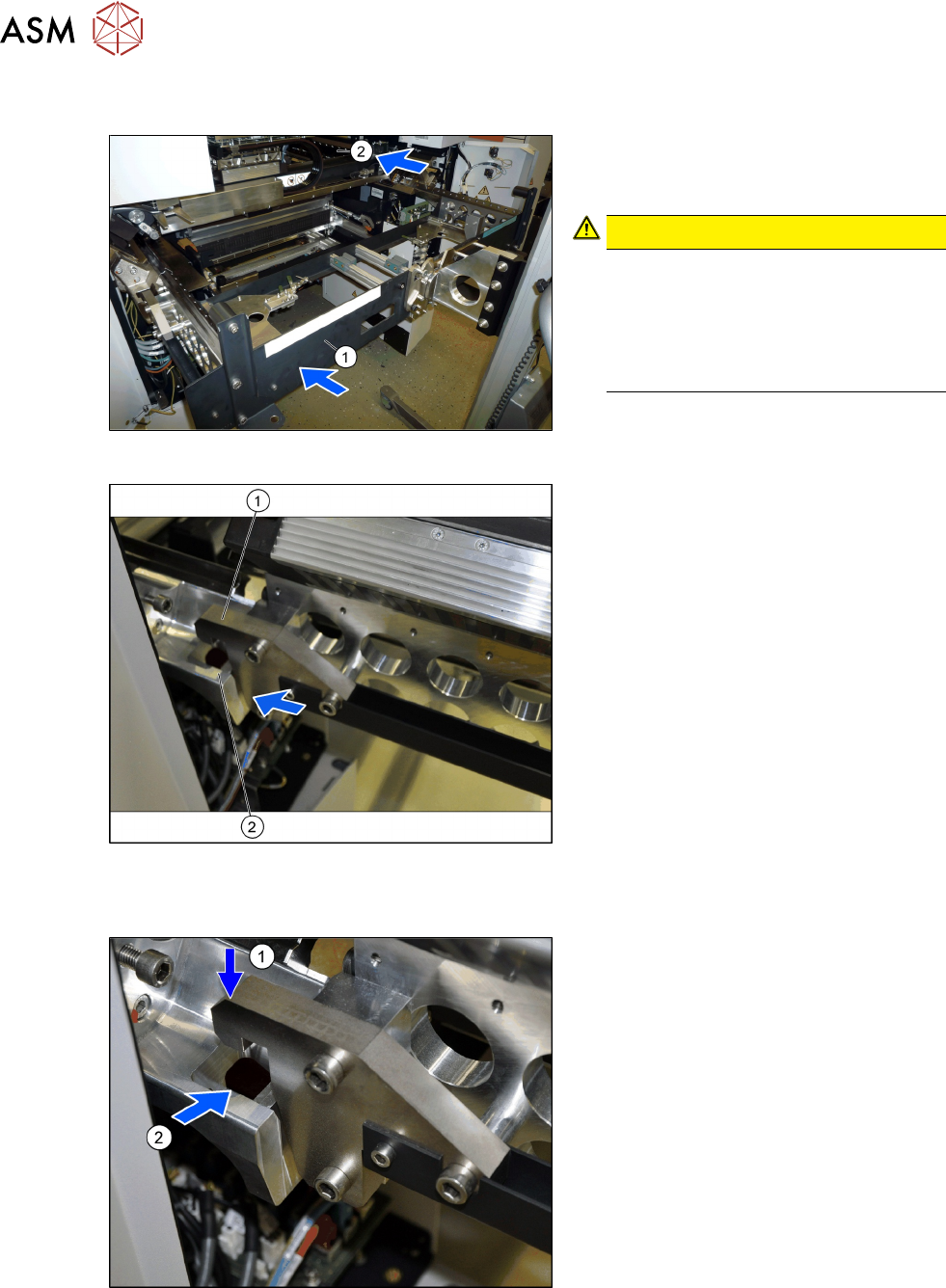

Abb.40: Portal einfahren
► (1) Fahren Sie das Portal mit dem
Portal-Lift vor den Stellplatz der
Maschine.
VORSICHT!
Portal vorsichtig verfahren
Achten Sie darauf, dass Sie mit dem
Portal nirgends anstoßen und nicht zu
weit in die Maschine fahren(2)
. Kon-
trollieren Sie dabei immer die rechte
und die linke Seite.
.
Abb.41: Andocken an Portalwanne
1. Andockhaken der Portalwanne
2. Andockvorrichtung an den Linearfüh-
rungen der Maschine
► Fahren Sie das Portal so weit nach
vorne, dass die Andockhaken(1)
der
Portalwanne vor der Andockvorrich-
tung(2)
an der Maschine stehen.
► Kontrollieren Sie dabei die rechte und
die linke Seite.
Portalwanne in die Maschine einhängen
Abb.42: Portal anheben
► Heben Sie das Portal soweit an, dass
die Andockhaken(1)
der Portalwanne
über der Andockvorrichtung(2)
an der
Maschine stehen.
► Senken Sie das Portal vorsichtig ab, so
dass die beiden Andockhaken(1)
sicher in die Öffnungen der Andockvor-
richtung(2)
einfahren.
► Kontrollieren Sie dabei immer die
rechte und die linke Seite.
3 Montage des Portals
3.5 Einbau des Portals
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
47

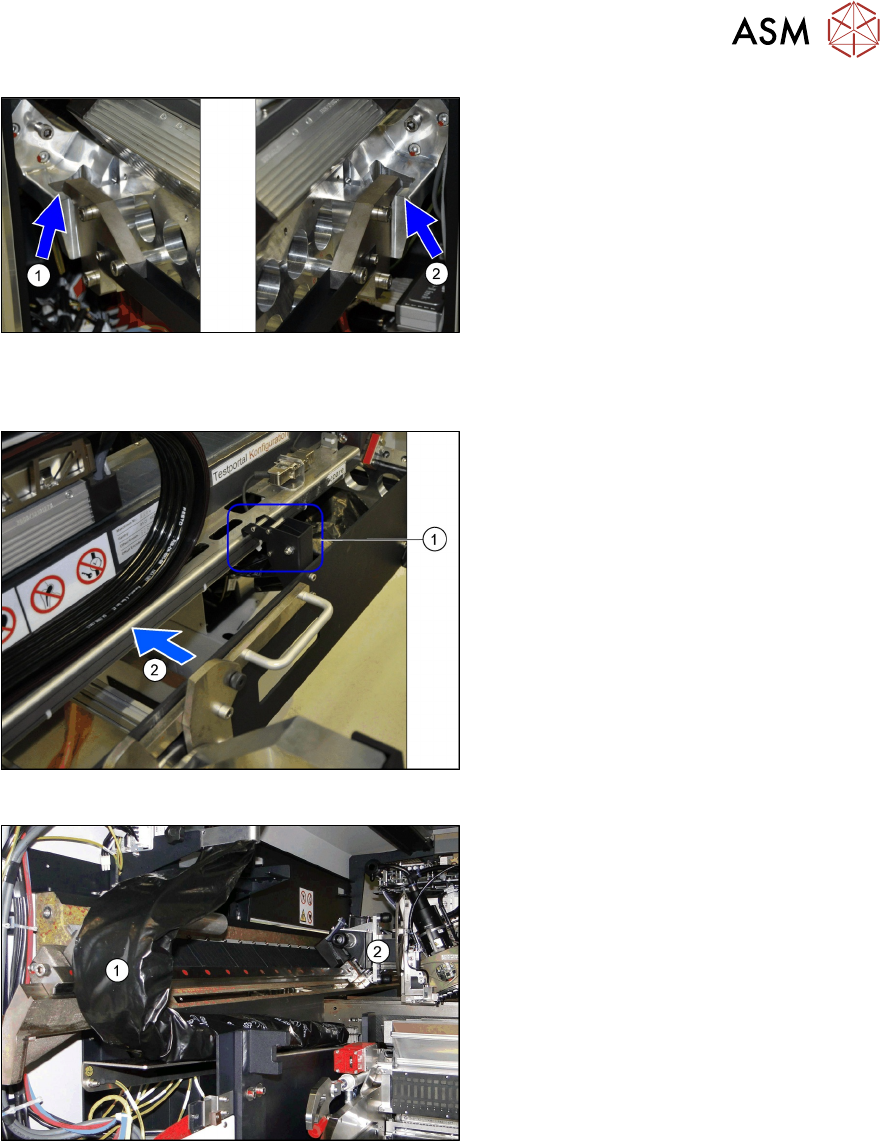

Abb.43: Andockhaken eingehängt
Die Andockhaken auf der linken (1) und
rechten (2)
Seite sind eingehängt.
Die Portalwanne mit dem Portal ist nun
sicher auf der Maschine fixiert.
Kippsicherung entfernen und das Portal einschieben
Abb.44: Kippsicherung öffnen
► Öffnen Sie die Kippsicherung(1).
► Schieben Sie das Portal(2) so in die
die Maschine hinein, dass beide Seiten
des Portals auf beiden Linearführungen
aufliegen.
► Fahren Sie den Portal-Lift mit der Por-
talwanne aus dem Stellplatz heraus.
Abb.45: Kabelschlepp ziehen
► Schieben Sie das Portal(2) soweit in
die Maschine hinein, dass Sie den
Kabelschlepp(1)
unten durch das
Portal ziehen können.
