2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
27
2.1.6.2 Stationäre Kameras
SIPLACE SX1
Abb.16: Stationäre Kameras an der SIPLACE SX1
1. Stellplatz 1 in äußerer Position
2. Stellplatz 2 in innerer Position
3. Portal 1
4. IC-Kamera und/oder FC-Kamera/3D-Koplan-Modul (Stellplatz1)
Es kann nur entweder eine FC-Kamera oder ein 3D-Koplan-Modul eingebaut werden!
2 Kurzbeschreibung
2.1 Überblick
28 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
SIPLACE SX2

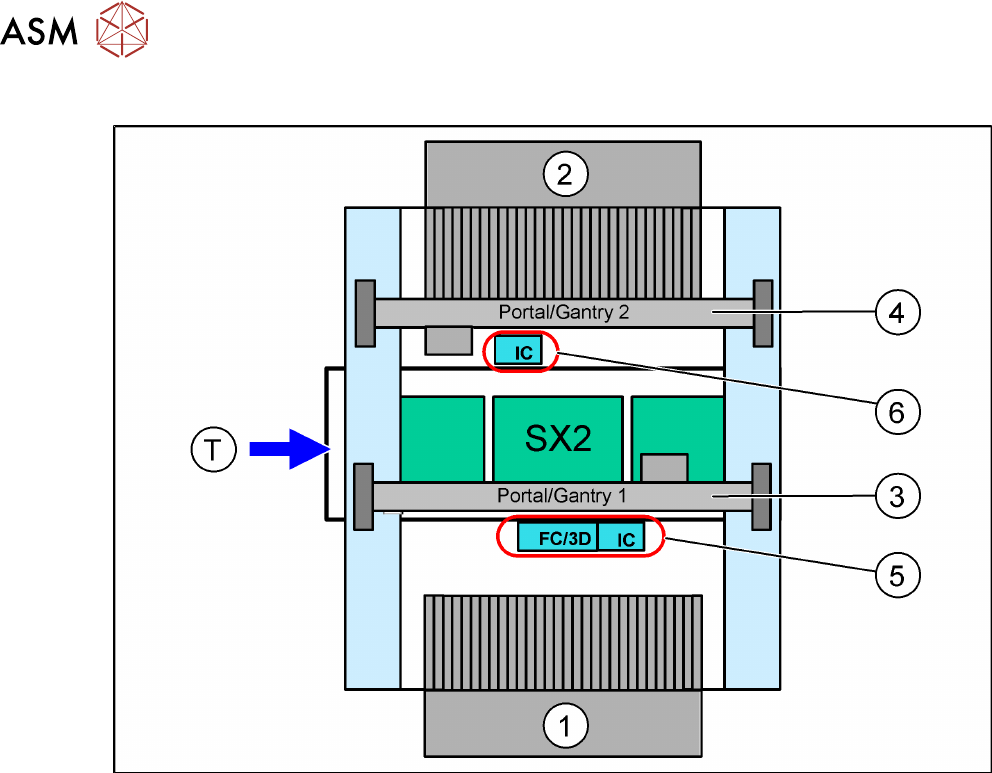

Abb.17: Stationäre Kameras an der SIPLACE SX2
1. Stellplatz 1 in äußerer Position
2. Stellplatz 2 in äußerer Position
3. Portal 1
4. Portal 2
5. IC-Kamera und/oder FC-Kamera/3D-Koplan-Modul (Stellplatz1)
Es kann nur entweder eine FC-Kamera oder ein 3D-Koplan-Modul eingebaut werden!
6. IC-Kamera (Stellplatz2)
2 Kurzbeschreibung
2.2 Voraussetzungen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
29
2.2 Voraussetzungen
●
Diese Option ist für SIPLACE SX1-, SX1prepared- und SX2-Maschinen möglich.
●
Seriennummer ab Rxxxx
●
Stationssoftware 713.0
●
SIPLACE Pro 17.0
●
WPC5/6 - 45 mm (Seriennummern ab B3xxx/C3xxx)
Dieser WPC wird für die Zuführung der bis zu 40mm hohen Bauelemente benötigt.
●
Eine Kombination mit der Option "Smart Pin Support" ist möglich. In diesem Fall wird ein ent-
sprechend angepasster Pin-Picker benötigt.
2.2.1 SIPLACE SX "Prepared"

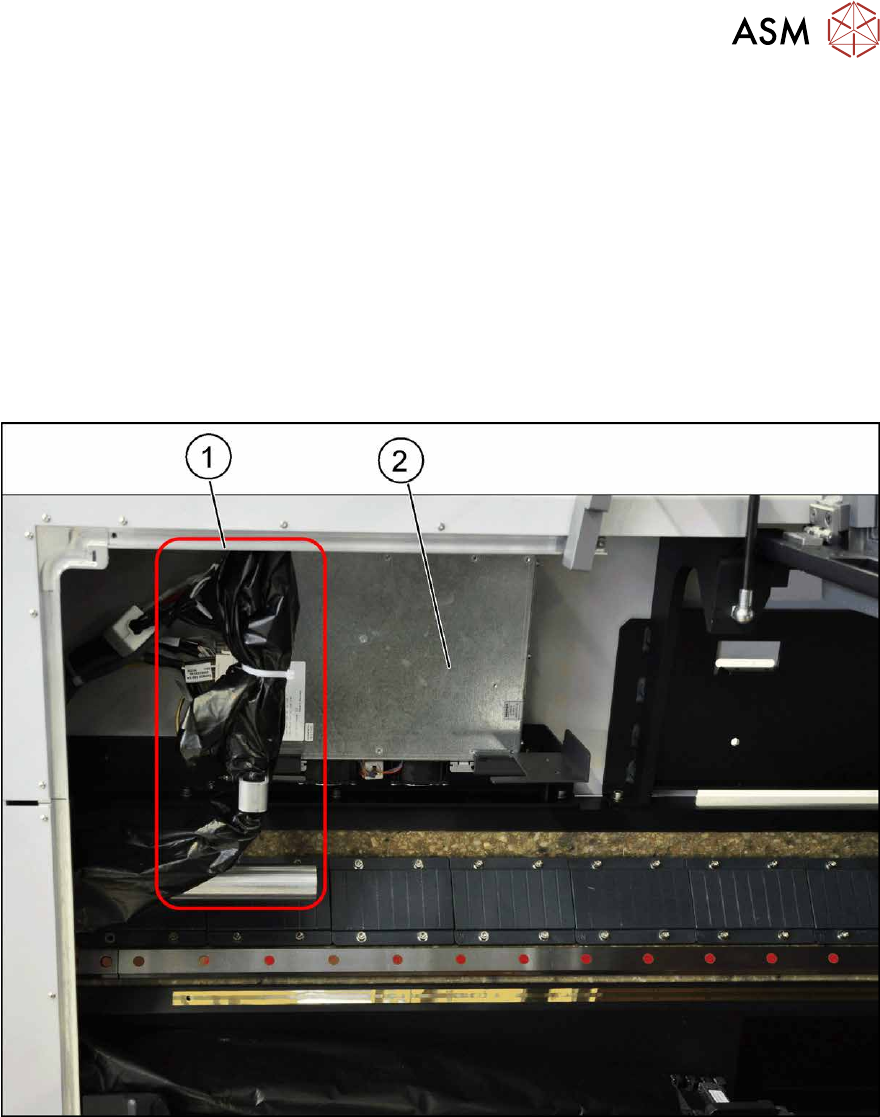

Abb.18: Die SIPLACE SX muss im Lieferzustand „Prepared“ sein.
Sie erkennen es daran, dass ein Kabelschlepp (1) und die Ansteuerung für die Hauptachsen
(MGCU(2)
) eingebaut ist. Dies gilt für die SIPLACE SX+ Maschine um Portal1 am Stellplatz1
nachzurüsten, bzw. bei einer SIPLACE SX1 „Prepared“ das Portal2 am Stellplatz 2 nachzurüsten.
Der Kabelschlepp ist in einer schwarzen Kunststofffolie verpackt und seitlich fixiert(1).
Ist dieses nicht der Fall, muss Ihre Maschine entsprechend nachgerüstet werden. Kontaktieren Sie
dazu ihren zuständigen SIPLACE Service.
