3 Montage des Portals
3.6 Kabelschlepp anschließen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
51
Kabelschlepp-Halterung - Übersicht

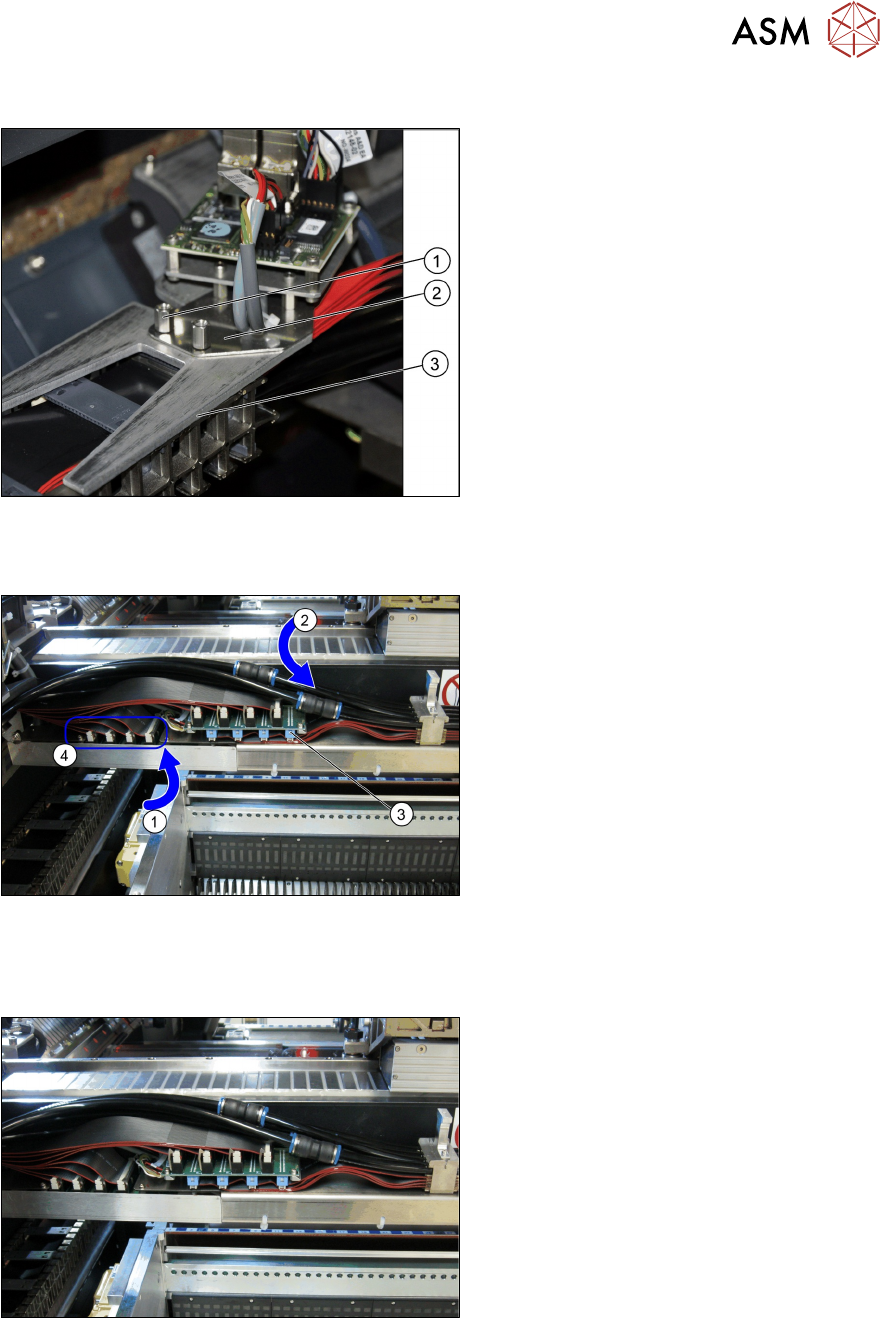

Abb.53: Kabelschlepp-Halterung
1. Zwei Sechskant-Abstandsbolzen
M4x10mm.
2. Halterung Portalplatine
3. Halterung Kabelschlepp
► Entfernen Sie dazu die beiden Sechs-
kant-Abstandsbolzen M4x10mm an
der Kabelschlepp-Halterung.
► Halten Sie die Kabelschlepp-Halterung
von unten an die Halterung der Portal-
platine.
► Schrauben Sie die beiden Sechskant-
Abstandsbolzen von oben in die Kabel-
schlepp-Halterung.
► Sichern Sie die beiden Sechskant-
Abstandsbolzen mit Loctite 241
.
Elektrische und pneumatische Verbindungen herstellen
Abb.54: Elektrische und pneumatische Verbindungen
► Schließen Sie zuerst die sieben Flach-
bandkabel(1)
an die Platinen Portal-
interface X‑Achse(3)
und Portalinter-
face Y‑Achse(4)
an. Die Reihenfolge
ergibt sich aus den verschiedenen
Kabellängen. Beginnen Sie von hinten
nach vorne.
► Entfernen Sie die Blindverschlüsse von
den Kupplungen der Pneumatik-
Schläuche.
► Verbinden Sie die vier pneumatischen
Anschlüsse des Kabelschlepps mit den
Anschlüssen des Portals(2)
. Die Rei-
henfolge ergibt sich aus den verschie-
denen Schlauchlängen.
Anschlüsse hergestellt
Abb.55: Anordnung der Anschlüsse
Hier sind die Anschlüsse in korrekter Anord-
nung und exakter Verlegung gezeigt.
3 Montage des Portals
3.7 Abschließende Arbeiten
52 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020

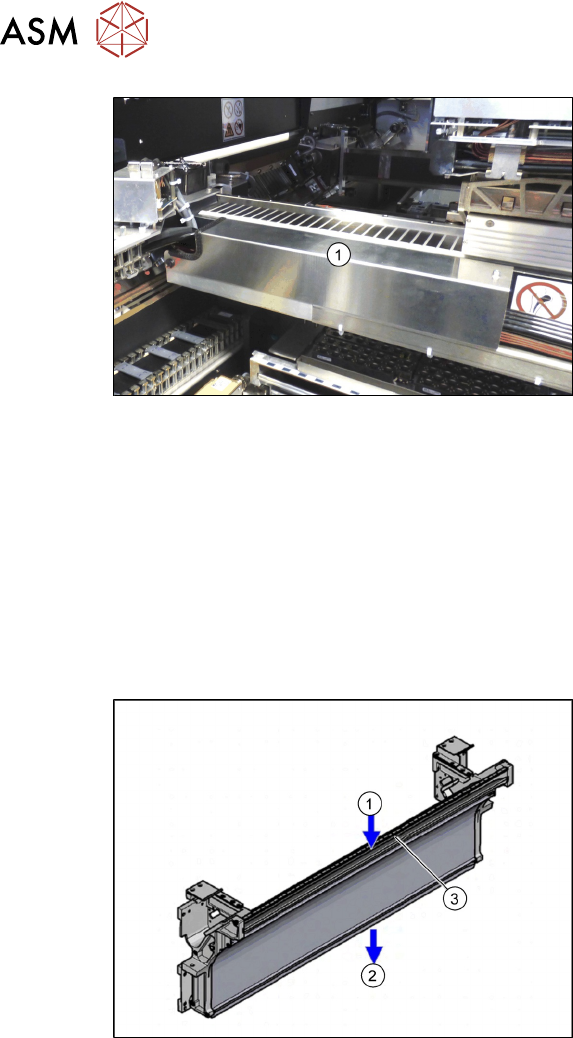

Abb.56: Abdeckung Montage
► Montieren Sie die Abdeckung(1) über
dem Portalinterface.
3.7 Abschließende Arbeiten
3.7.1 Zwischenblech des Gurtleitkanals
Werden Gurte mit hohen Bauelementen verarbeitet ist bei einem Upgrade eines Portals mit
SIPLACE TwinHead oder SIPLACE CPP und stationärer Kamera das Zwischenblech des Gurtleit-
kanals zu entfernen.
Werden nur Bauelemente mit Gurten bis 12mm verwendet, so sollte das Zwischenblech im Gurt-
leitkanal verbleiben.
Abb.57: Gurtleitkanal
1. Einlassspalt für die Leergurte
2. Austrittsspalt für die Leergurte oberhalb
des pneumatischen Schneidgeräts
3. Trennblech für Gurte < 12mm,
fürGurte>12mmdemontierbar
3 Montage des Portals
3.7 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
53
3.7.2 Portalwanne verstauen und der Prepared-Koffer
Portalwanne in der Transportkiste verstauen
► Fahren Sie mit dem Portal-Lift die Portalwanne in die Transportkiste.
► Sichern Sie die Portalwanne mit den vier Befestigungsschrauben in der Transportkiste.
► Entriegeln Sie die Portalwanne am Portal-Lift und fahren Sie den Portal-Lift zur Seite.
► Legen Sie die Schaumsstoff-Abdeckung des Bestückkopfes in die Transportkiste.
► Schließen Sie die vordere und obere Abdeckung der Transportkiste.
Montageteile in den "Prepared"-Koffer legen
Abb.58: Prepared Koffer
Sie haben folgende Teile ausgebaut, die Sie
für eine spätere Demontage des Portals wie-
der benötigen. Verwahren Sie diese Teile im
Prepared-Koffer:
1. Schwarze Kunststofffolie für den Kabel-
schlepp
2. Die langen Endlagenpuffer.
3. Kabelschlepp-Halterung mit Rändel-
schraube
4. Zwei Transportsicherungen für den
Bestückkopf
●
Ein grüner Hebel zur Transportsiche-
rung für das Portal
3.7.3 Portalcodierung überprüfen
Abb.59: DIP-Schalter Portalcodierung für Portal 1 und 2
1. DIP-Schalter für Portal 1
2. DIP-Schalter für Portal 2
► Kontrollieren Sie den DIP-Schalter für
die Portalcodierung der Stellplätze auf
dem Kopfinterface.
Schalter Bezeichnung Portal 1 Portal 2
1 DC/DC OFF OFF
2 FAN OFF OFF
3 P1 OFF ON
4 P0 OFF OFF
