3 Montage des Portals
3.2 Vorbereitungen am Portal
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
37
WARNUNG
Stabilität, Hindernisse
► Die Plattform muss während der Nutzung der Hebehilfe als Transportgerät (beim Ver-
fahrvorgang) immer auf die unterste Position gebracht werden. Die Last muss immer
mittig (im Schwerpunkt) auf die Plattform gelegt werden (dies variiert u.U. bei Indivi-
dualanfertigungen), um die höchstmögliche Stabilität (Kippsicherheit) beim Verfahren
zu erreichen. Achten Sie beim Verfahren der Hebehilfe bitte besonders auf Hindernis-
se wie Türschwellen, elektrische Leitungen auf dem Boden und bei der Durchfahrhöhe
auf die Höhe des Hubmastes. Durch die je nach Konfiguration eingesetzten geringen
Raddurchmesser können auch kleinere Hindernisse ein abruptes Abbremsen oder bei
Kontakt nur auf ein Rad einen ungewollten Richtungswechsel verursachen.
► Bei nicht vollständig abgesenkter Last kann es je nach Fahrgeschwindigkeit und Art des
Hindernisses zum Kippen der Hebehilfe oder (bei ungenügend gesicherter Last) zum
Herabfallen des Ladegutes kommen. Führen Sie die Hebehilfe daher stets mit ange-
messener Geschwindigkeit, vor allem in Kurven und bei wechselnden oder unebenen
Bodenverhältnissen. Befestigen Sie die Last stets ausreichend bevor Sie diese transpor-
tieren, so dass ein ungewolltes Herabfallen sicher vermieden werden kann bzw. redu-
zieren Sie die Transportgeschwindigkeit so weit, dass auch eine ungesicherte Last im
Falle eines abrupten Abbremsens nicht von der Lastaufnahme abgleiten kann.
► Ebenso darf die Last beim Transport nicht in Schwingungen geraten. Hierdurch kön-
nen ungewollte Reaktionen auftreten.
WARNUNG
Ergonomie
► Arbeiten Sie immer so, dass die Plattform und die Fläche, auf der die Last abgestellt
bzw. von der die Last aufgenommen werden soll, auf gleicher Höhe ist (variiert bei
Individualanfertigungen).
Um in Bestmöglicher ergonomischer Position zu Arbeiten muss die Last von der Platt-
form gezogen bzw. auf diese geschoben werden (nicht gehoben/getragen)!
Übersicht

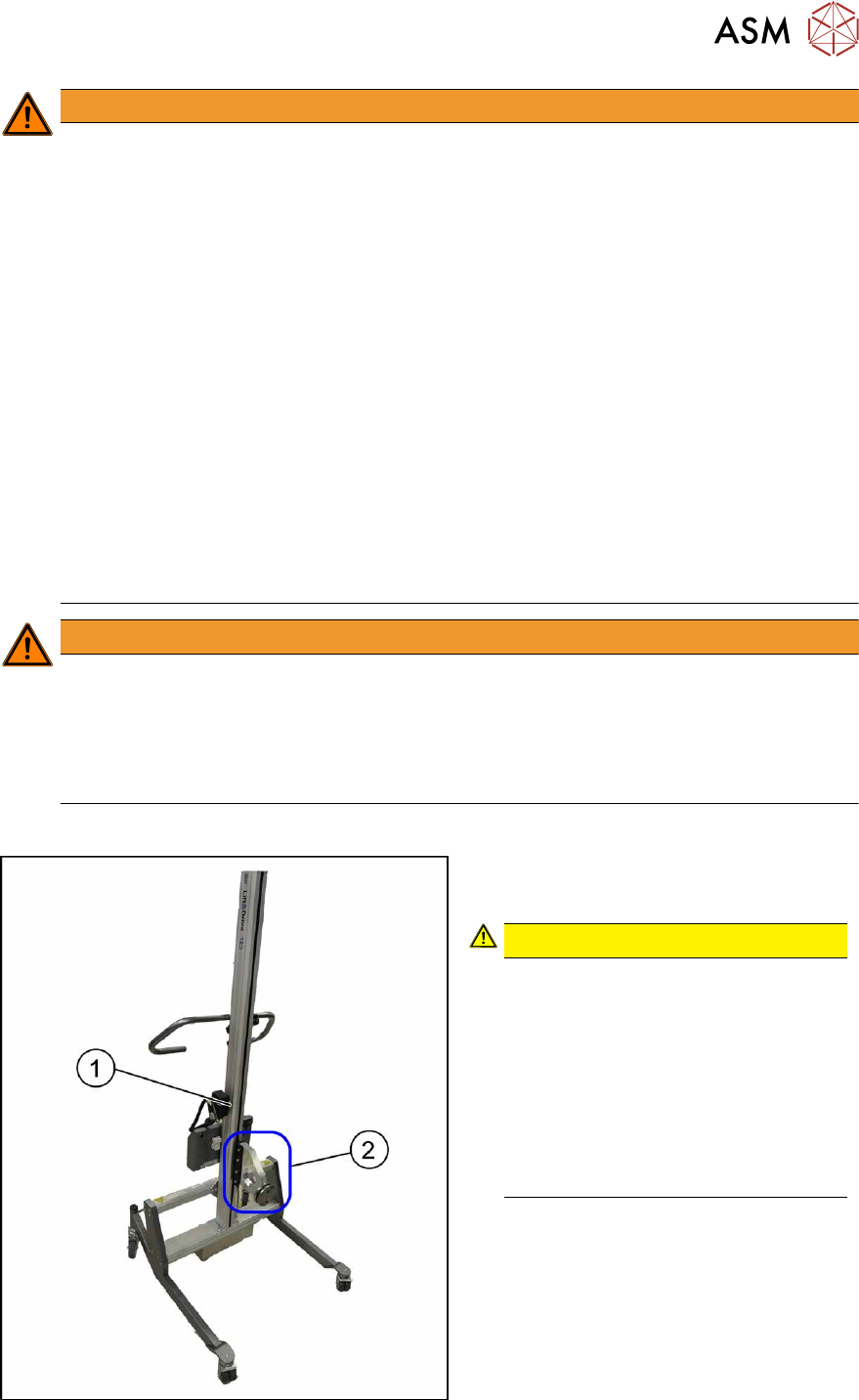

Abb.25: Beispiel eines Portal-Liftes mit Portalwanne
1. Portal-Lift (Beispiel)
2. Aufnahme Portalwanne [03012160‑xx]
 VORSICHT!
Sicherheitshinweise
Beachten Sie beim Auspacken aus der
Transportverpackung das Gewicht von
ca. 64kg!
Verwenden Sie geeignete Hilfsmittel
oder ziehen Sie weitere geeignete
Personen hinzu.
Der Portal-Lift ist bei erneutem Trans-
port ausreichend zu sichern, so dass
eine Gefährdung ausgeschlossen ist.
.
3 Montage des Portals
3.2 Vorbereitungen am Portal
38 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
Montage

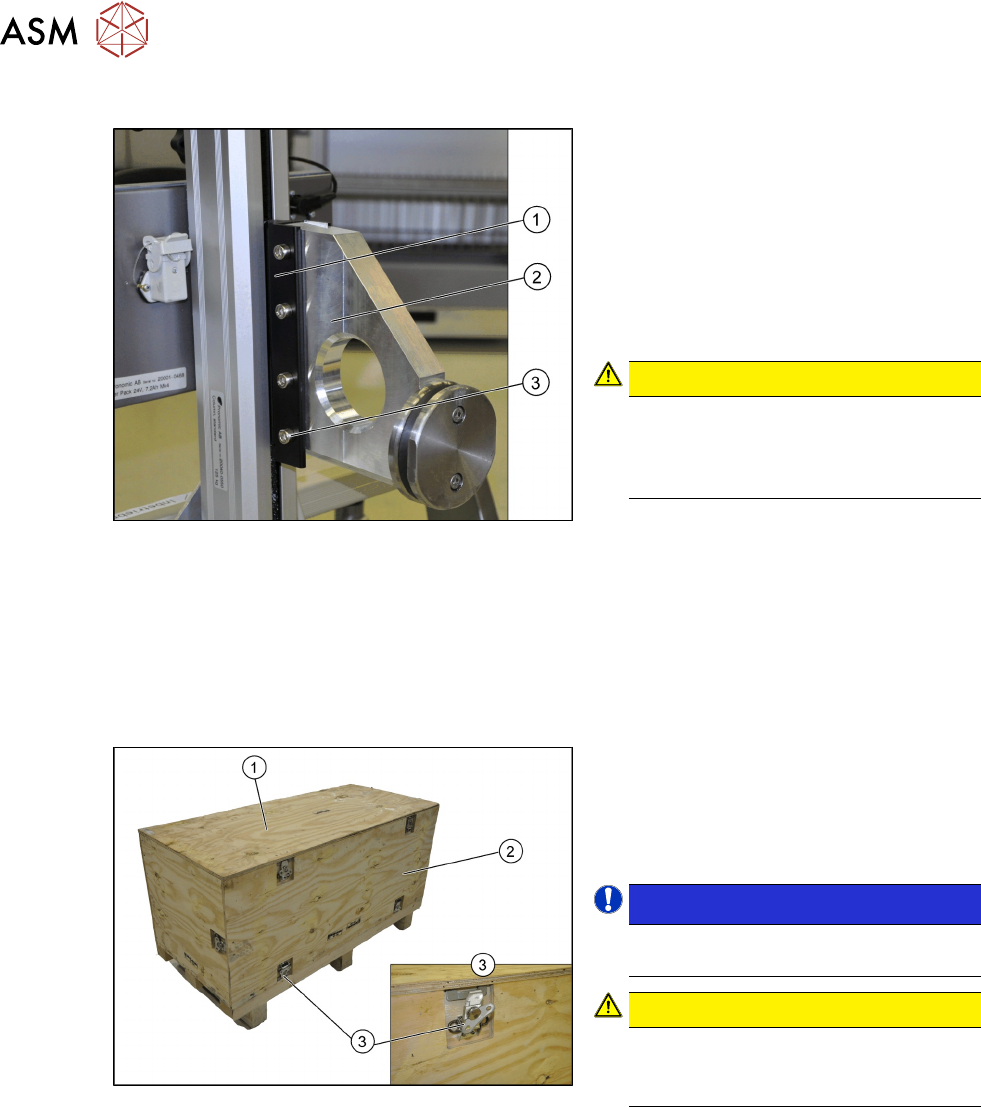

Abb.26: Aufnahme Portalwanne montiert
Aufnahme Portalwanne montieren
Damit der Portal-Lift das Portal aufnehmen
kann, muss die Aufnahme Portalwanne(2)
am Hubmast-Schlitten(1) des Portal-Lifts
montiert werden.
► Montieren Sie mit den vier Befesti-
gungsschrauben(3)
die Aufnahme
Portalwanne(2)
an den Hubmast-
Schlitten(1)
des Portal-Lifts.
 VORSICHT!
Sicherheitshinweis
Montieren Sie alle acht Schrauben mit
den zugehörigen Beilagscheiben und
ziehen Sie diese mit 18Nm fest.
.
3.2.2 Portal auspacken
Transportkiste
Das Portal ist in einer Transportkiste verpackt. Bringen Sie die Transportkiste in die Nähe der
SIPLACE SX-Maschine an der die Montage stattfinden soll. Das Portal darf nicht über weitere
Strecken mit dem Portal-Lift transportiert werden.
Abb.27: Transportkiste
► Öffnen Sie die Drehverschlüsse(3) am
Oberteil(1)
und am Vorderteil(2) der
Transportkiste.
► Entfernen Sie die beiden Holzteile(1)
und(2).
 HINWEIS!
Das Portal ist in der Transportkiste
zusätzlich mit vier Schrauben befestigt.
.
 VORSICHT!
Wanne
Beim Zurücklegen der Wanne muss
diese wieder festgeschraubt werden.
.
3 Montage des Portals
3.2 Vorbereitungen am Portal
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
39
Portal-Lift in Position bringen
Abb.28: Portal-Lift in Position
► Fahren Sie den Portal-Lift(1) vorsichtig
an das Portal.
 VORSICHT!
Portal beim Transport mit Portal-Lift
nicht beschädigen.
Stoßen Sie mit der Aufnahme-Portal-
wanne(3) nicht an das Portal oder der
Verriegelung an.
Achten Sie drauf, dass die Aufnahme-
Portalwanne(3) über der Verriege-
lung(4) der Portalwanne steht.
.
► Entfernen Sie die Schaumstoffabde-
ckung(2)
.
3.2.3 Portalwanne verriegeln und transportieren
Das "Portal 40 mm" darf nur mit aktuellen Portalwannen [00519814-03] (Funktionsstand beachten!)
transportiert werden.
Portal-Lift an das Portal fahren
Abb.29: Portal-Lift am Portal
► Fahren Sie die Aufnahme-Portal-
wanne(2)
des Portal-Lifts über die Ver-
riegelung(3)
der Portalwanne. Die
Nut(1)
muss in die beiden Platten(3)
der Verrieglung einfahren können.
► Senken Sie den Portal-Lift so ab, dass
die Aufnahme-Portalwanne in die Ver-
rieglung gleitet(4)
.
► Fahren Sie den Lift nur soweit ab, dass
der Verriegelungshebel(5)
geschlos-
sen werden kann.
