2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
23
2.1.5.2 Konfiguration SIPLACE SX1 – TwinHead → Twin VHF

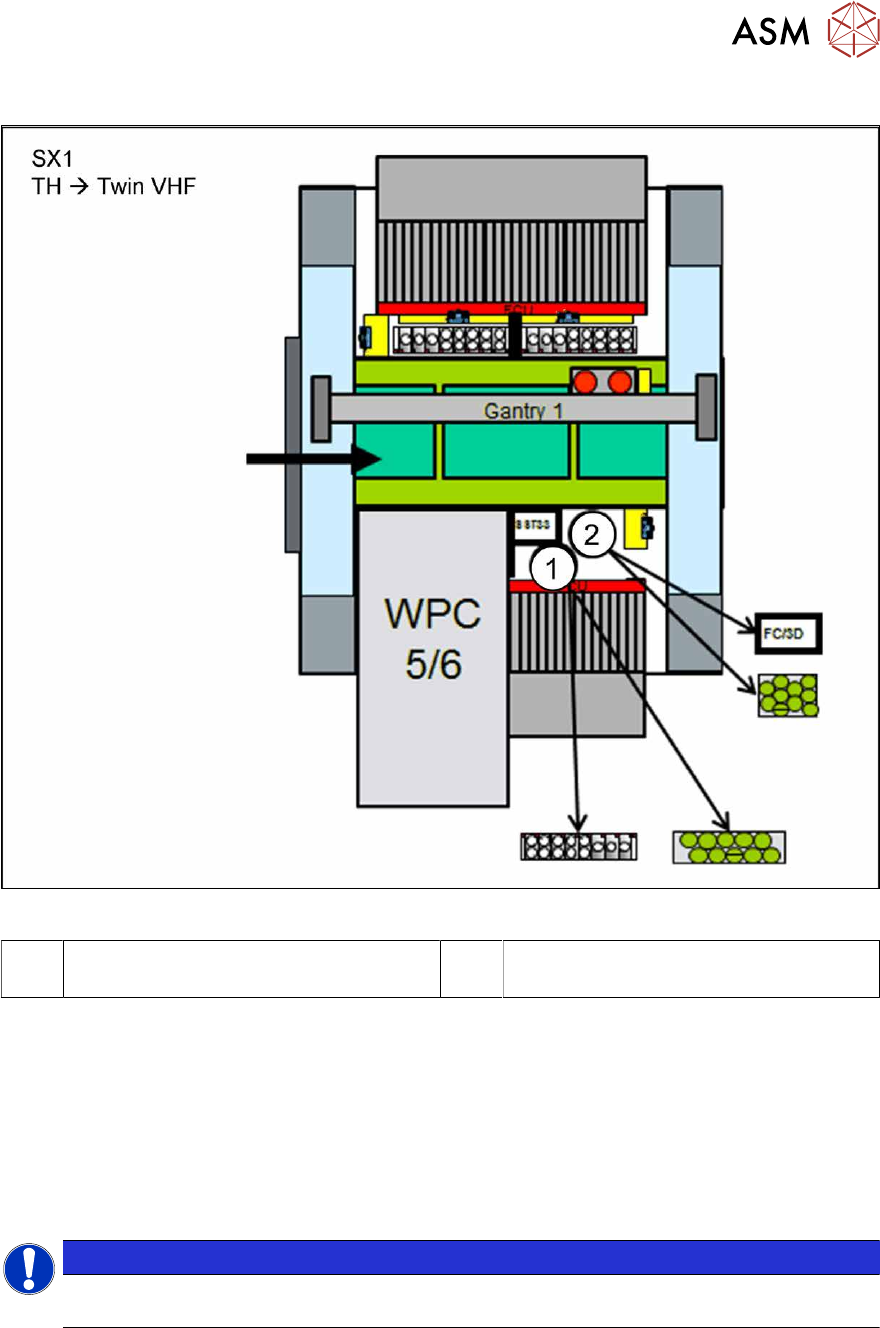

Abb.13: Konfiguration SIPLACE SX1 – TwinHead → Twin VHF
1 Option: Pipettenwechsler oder SPS-
Magazin
2 Option: Stationäre Kamera oder SPS-
Magazin
●
Option: Portal mit VHF TH SIPLACE SX V3 [00520557‑xx] (alternativ: [03220743‑xx])
●
Reconfiguration Kit Twin VHF [03105335-xx]
Wird ein Portal mit TwinHead durch ein Portal mit Twin VHF ersetzt, dann werden zusätzlich fol-
gende Teile benötigt:
●
SX V3 Stat. Kamera P&P Typ 25 GigE [03222727-xx] (optional)
●
SIPLACE WPC 5 Standard [00119827-xx]
●
SIPLACE WPC 6 (mit Non-Stop-Modul) [00119828-xx]
HINWEIS
Nur SIPLACE WPC5/6 ab Seriennummer 3xxx können für sehr hohe BE bis 45mm einge-
stellt werden.
●
Option SPS (Smart Pin Support) [00519988-xx]
Je nach Konfiguration Ihrer Maschine benötigen Sie eventuell weitere Teile. Lesen Sie dazu die
entsprechenden Montageanleitungen.
2 Kurzbeschreibung
2.1 Überblick
24 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
2.1.5.3 Konfiguration SIPLACE SX2 – CPP_H und Twin VHF

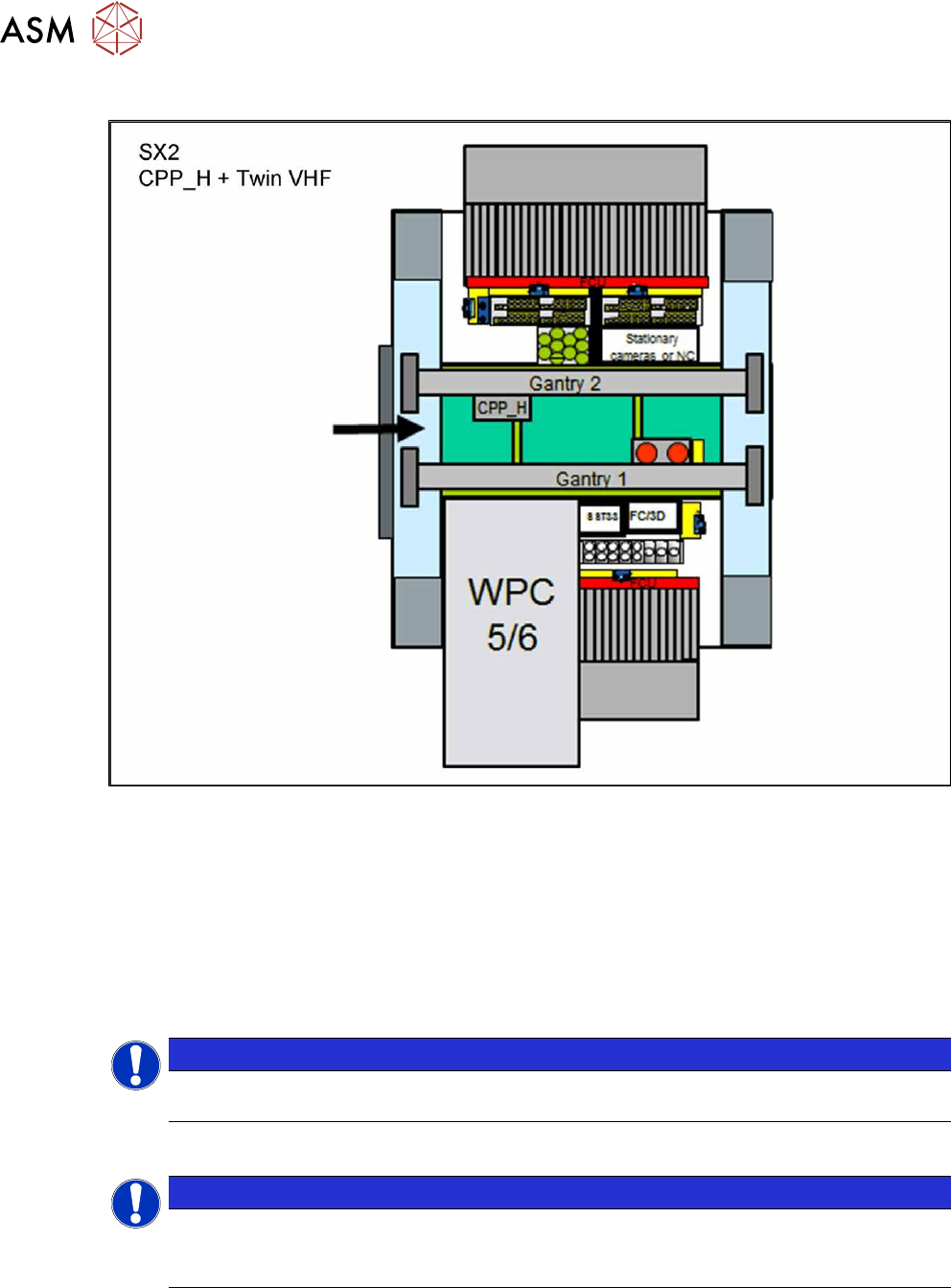

Abb.14: Konfiguration SIPLACE SX2 – CPP_H und Twin VHF
●
Option: Portal mit VHF TH SIPLACE SX V3 [00520557‑xx] (alternativ: [03220743‑xx])
●
Reconfiguration Kit Twin VHF [03105335-xx]
Wird ein Portal mit TwinHead durch ein Portal mit Twin VHF ersetzt, dann werden zusätzlich fol-
gende Teile benötigt:
●
SX V3 Stat. Kamera P&P Typ 25 GigE [03222727-xx] (optional)
●
SIPLACE WPC 5 Standard [00119827-xx]
●
SIPLACE WPC 6 (mit Non-Stop-Modul) [00119828-xx]
HINWEIS
Nur SIPLACE WPC5/6 ab Seriennummer 3xxx können für sehr hohe BE bis 45mm einge-
stellt werden.
●
Option SPS (Smart Pin Support) [00519988-xx]
HINWEIS
Umgekehrte Konfiguration
Auch die umgekehrte Konfiguration mit CPP_H an Portal 1 und Twin VHF an Portal 2 ist
möglich.
Je nach Konfiguration Ihrer Maschine benötigen Sie eventuell weitere Teile. Lesen Sie dazu die
entsprechenden Montageanleitungen.
2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
25
2.1.5.4 Konfiguration SIPLACE SX2 – TwinHead und Twin VHF

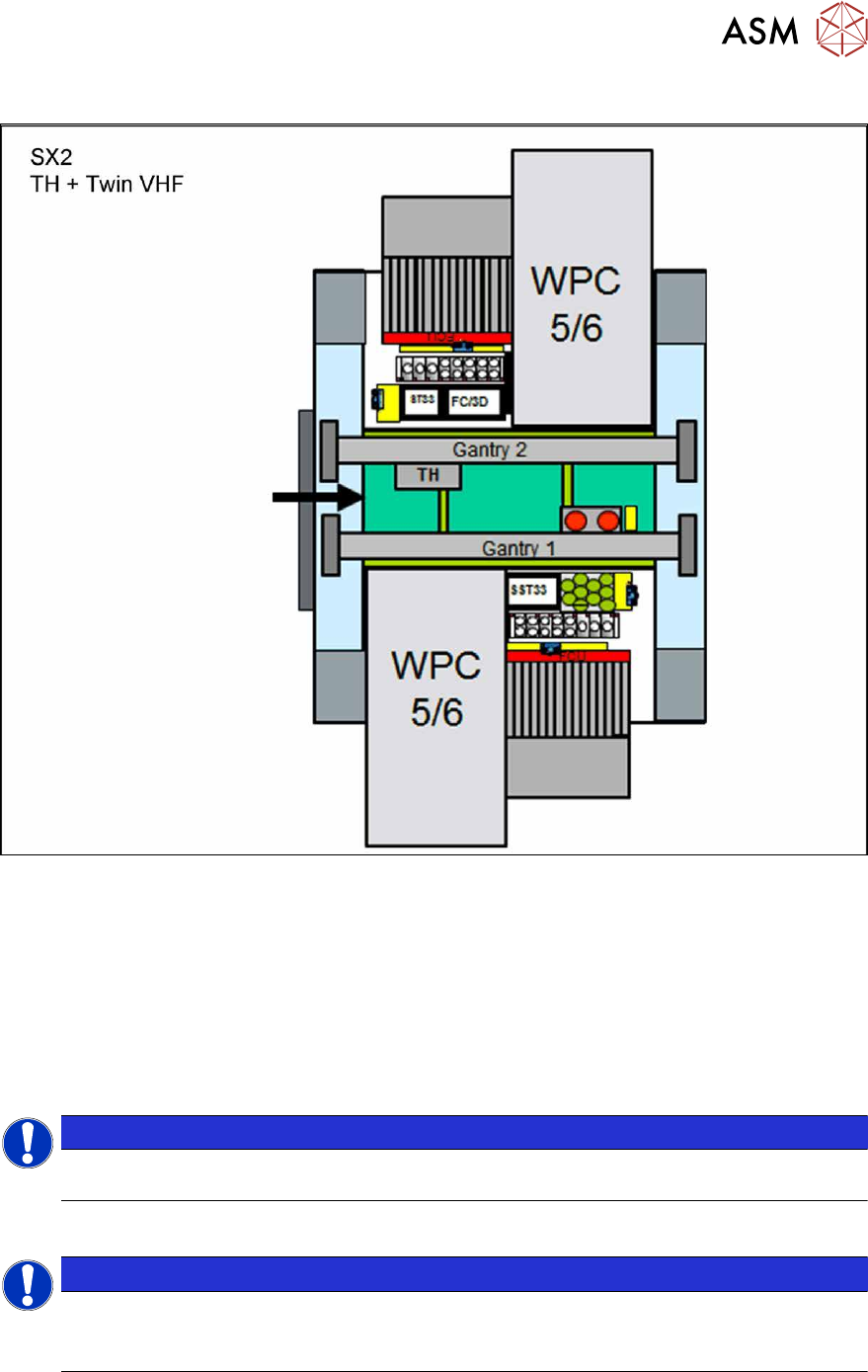

Abb.15: Konfiguration SIPLACE SX2 – TwinHead und Twin VHF
●
Option: Portal mit VHF TH SIPLACE SX V3 [00520557‑xx] (alternativ: [03220743‑xx])
●
Reconfiguration Kit Twin VHF [03105335-xx]
Wird ein Portal mit TwinHead durch ein Portal mit Twin VHF ersetzt, dann werden zusätzlich fol-
gende Teile benötigt:
●
SX V3 Stat. Kamera P&P Typ 25 GigE [03222727-xx] (optional)
●
SIPLACE WPC 5 Standard [00119827-xx]
●
SIPLACE WPC 6 (mit Non-Stop-Modul) [00119828-xx]
HINWEIS
Nur SIPLACE WPC5/6 ab Seriennummer 3xxx können für sehr hohe BE bis 45mm einge-
stellt werden.
●
Option SPS (Smart Pin Support) [00519988-xx]
HINWEIS
Umgekehrte Konfiguration
Auch die umgekehrte Konfiguration mit TwinHead an Portal 1 und Twin VHF an Portal 2 ist
möglich.
Je nach Konfiguration Ihrer Maschine benötigen Sie eventuell weitere Teile. Lesen Sie dazu die
entsprechenden Montageanleitungen.
