3 Montage des Portals
3.2 Vorbereitungen am Portal
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
39
Portal-Lift in Position bringen

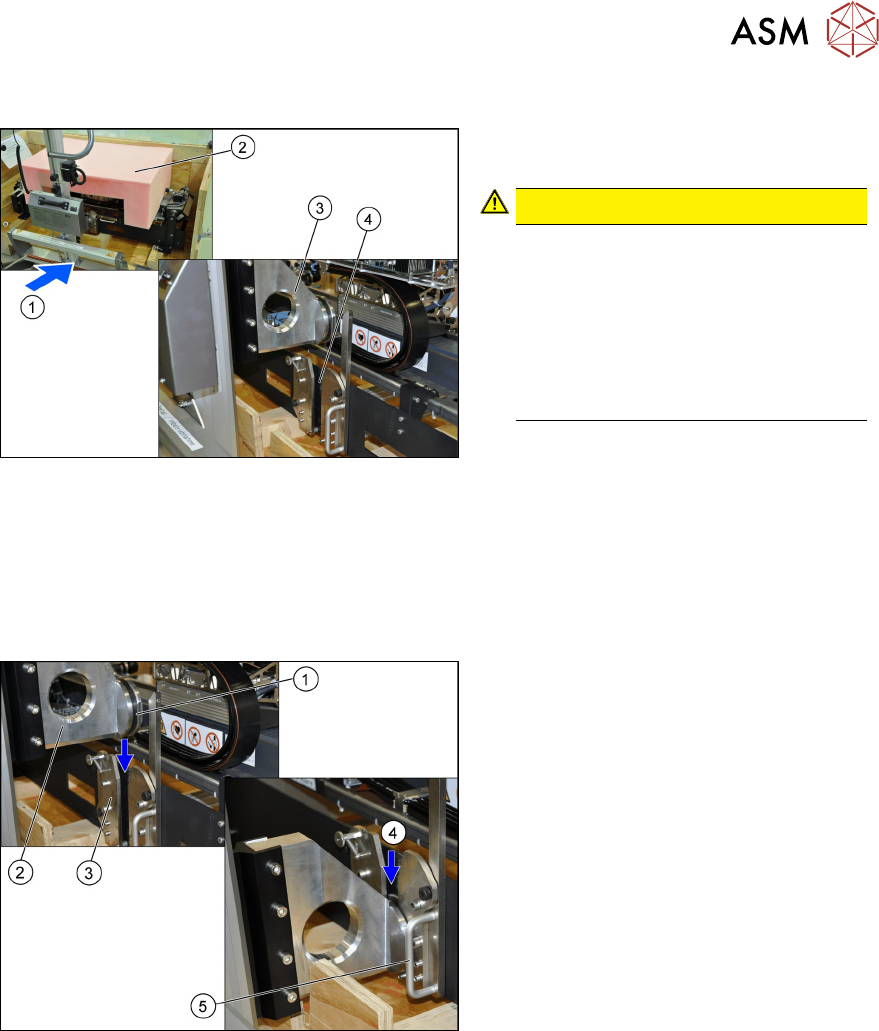

Abb.28: Portal-Lift in Position
► Fahren Sie den Portal-Lift(1) vorsichtig
an das Portal.
VORSICHT!
Portal beim Transport mit Portal-Lift
nicht beschädigen.
Stoßen Sie mit der Aufnahme-Portal-
wanne(3) nicht an das Portal oder der
Verriegelung an.
Achten Sie drauf, dass die Aufnahme-
Portalwanne(3) über der Verriege-
lung(4) der Portalwanne steht.
.
► Entfernen Sie die Schaumstoffabde-
ckung(2)
.
3.2.3 Portalwanne verriegeln und transportieren
Das "Portal 40 mm" darf nur mit aktuellen Portalwannen [00519814-03] (Funktionsstand beachten!)
transportiert werden.
Portal-Lift an das Portal fahren
Abb.29: Portal-Lift am Portal
► Fahren Sie die Aufnahme-Portal-
wanne(2)
des Portal-Lifts über die Ver-
riegelung(3)
der Portalwanne. Die
Nut(1)
muss in die beiden Platten(3)
der Verrieglung einfahren können.
► Senken Sie den Portal-Lift so ab, dass
die Aufnahme-Portalwanne in die Ver-
rieglung gleitet(4)
.
► Fahren Sie den Lift nur soweit ab, dass
der Verriegelungshebel(5)
geschlos-
sen werden kann.
3 Montage des Portals
3.2 Vorbereitungen am Portal
40 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
Portalwanne verriegeln

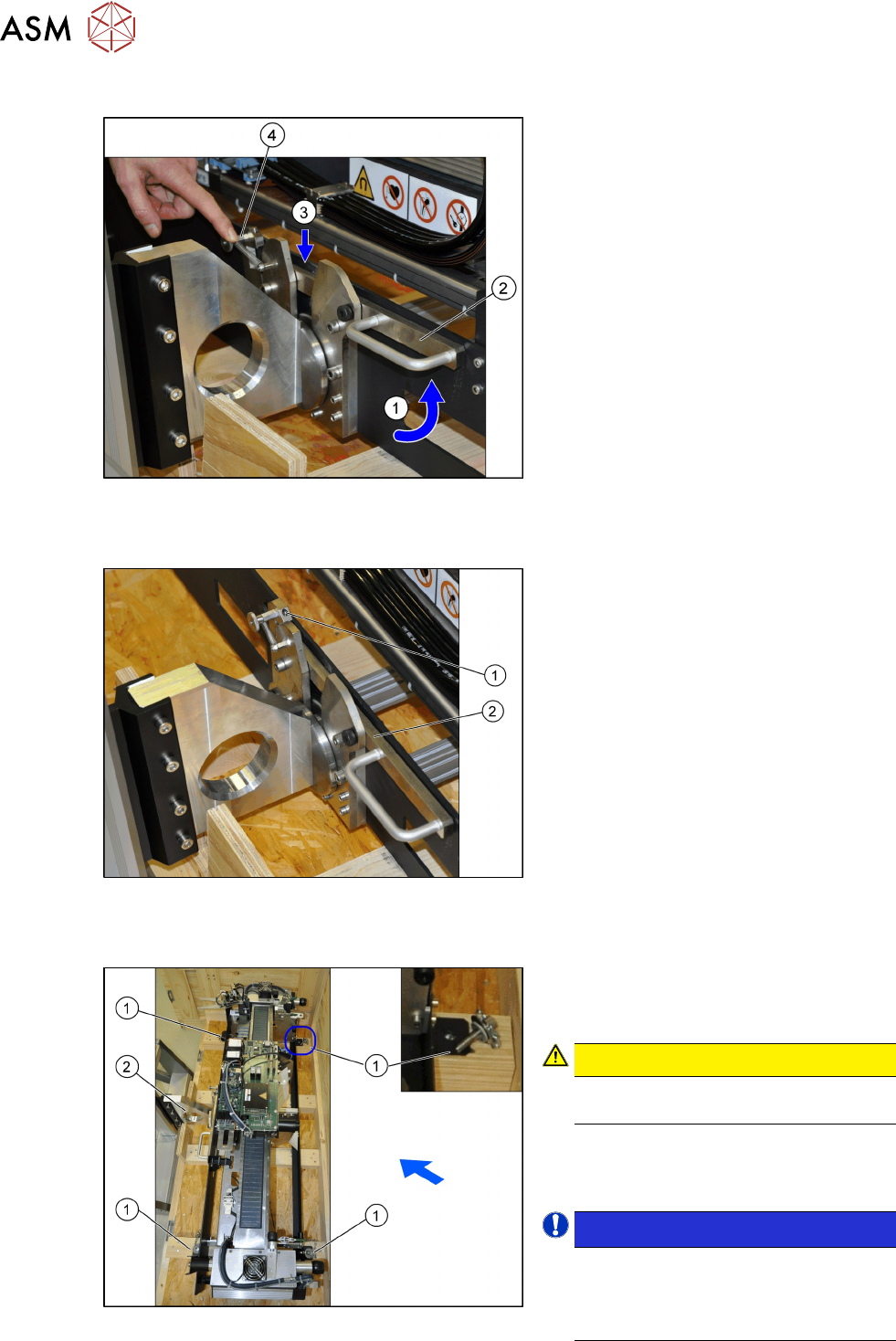

Abb.30: Verriegelte Portalwanne
► Drücken Sie die Verriegelung(4) nach
hinten und ziehen(1)
Sie den Griff(2)
der Verriegelung nach oben.
ð Der Hebel(3) rastet ein. Die Feder
an der Verriegelung(4)
sichert den
Verrieglungsmechanismus.
Portalwanne korrekt verriegelt
Abb.31: Verriegelung kontrollieren
► Kontrollieren Sie, dass der Hebel(2) an
der Verriegelung(1)
eingerastet ist.
► Zum Öffnen, drücken Sie die Verriege-
lung nach hinten und drücken den
Hebel nach unten. Die Verrieglung ist
geöffnet.
Portal in der Transportkiste gesichert
Abb.32: Sicherung in der Transportkiste
► Das Portal ist mit vier Schrauben(1) in
der Transportkiste befestigt. Entfernen
Sie diese Schrauben.
VORSICHT!
Transport des Portals mit dem Portal-
Lift nur mit verriegeltem Ausleger!
.
► Fahren Sie den Portal-Lift nach oben
und heben Sie das Portal vorsichtig
aus der Transportkiste.
HINWEIS!
Der Bestückkopf muss in der Mitte des
Portals sein.
Dadurch ist gewährleistet, dass die Last
beim Transport gleichmäßig verteilt ist.
.
3 Montage des Portals
3.2 Vorbereitungen am Portal
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
41
3.2.4 Transportsicherungen und Kippsicherung

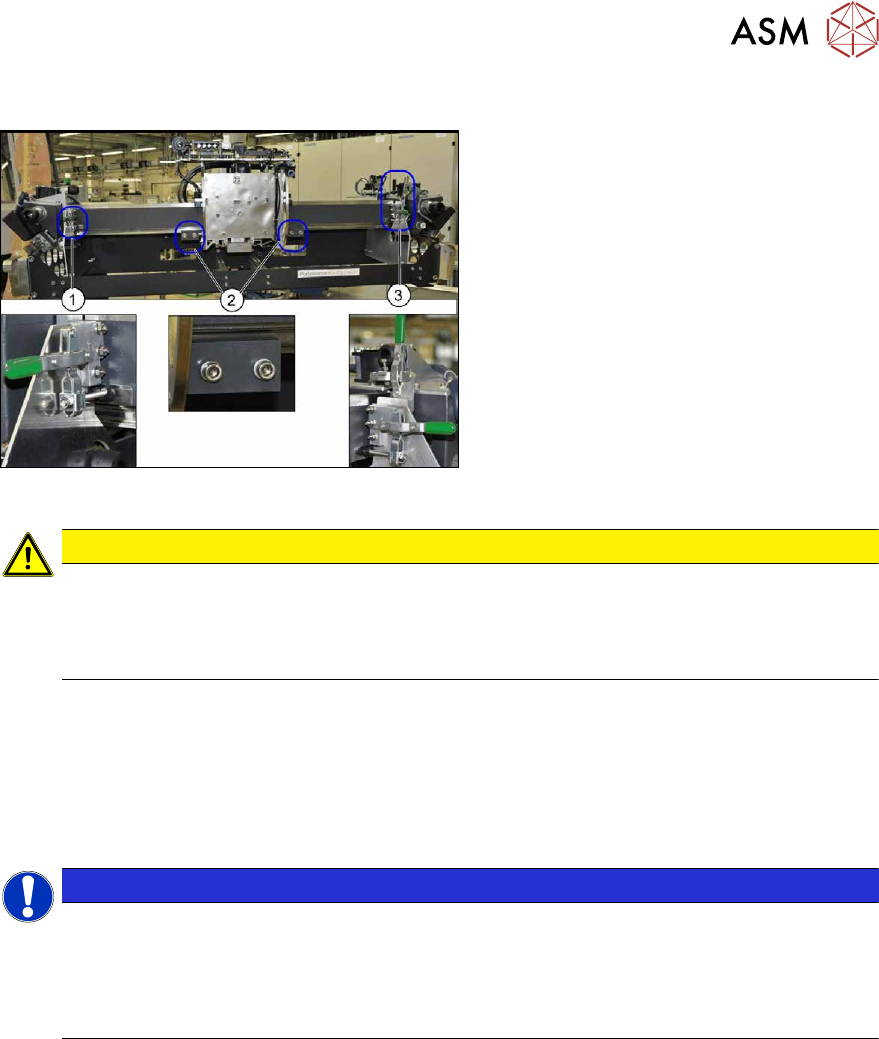

Abb.33: Transportsicherungen
Das Portal ist mit drei Transportsicherun-
gen(1)
und(3) an der Portalwanne gesi-
chert. Zusätzlich befinden sich an der Kopf-
platte zwei Transportsicherungen(2)
für den
Bestückkopf.
VORSICHT
Andocken
► Klappen Sie die Transportsicherungsbleche erst kurz vor dem Andocken nach unten.
► Stellen Sie sicher, dass beim Auf- bzw. Abgleisen das Portal nicht von der Portalwanne
gleitet, dass die Kippsicherung eingehängt ist und diese das Portal in Position hält.
► Klappen Sie den grünen Hebel nach oben und schwenken Sie die Transportsicherung zur
Seite.
► An Position (3) befindet sich ein zusätzlicher Hebel. Klappen Sie den grünen Hebel nach oben
und entfernen diesen.
► Lösen Sie jeweils zwei Befestigungsschrauben an den Transportsicherungen(2) an der Kopf-
platte und entfernen Sie diese beiden Transportsicherungen.
HINWEIS
Transportsicherungen aufbewahren
Wird das Portal transportiert oder wieder in der Transportkiste verpackt, müssen die Trans-
portsicherungen wieder montiert werden.
► Legen Sie die Transportsicherungen zur späteren Wiederverwendung in die Trans-
portkiste.
