2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
25
2.1.5.4 Konfiguration SIPLACE SX2 – TwinHead und Twin VHF
Abb.15: Konfiguration SIPLACE SX2 – TwinHead und Twin VHF
●
Option: Portal mit VHF TH SIPLACE SX V3 [00520557‑xx] (alternativ: [03220743‑xx])
●
Reconfiguration Kit Twin VHF [03105335-xx]
Wird ein Portal mit TwinHead durch ein Portal mit Twin VHF ersetzt, dann werden zusätzlich fol-
gende Teile benötigt:
●
SX V3 Stat. Kamera P&P Typ 25 GigE [03222727-xx] (optional)
●
SIPLACE WPC 5 Standard [00119827-xx]
●
SIPLACE WPC 6 (mit Non-Stop-Modul) [00119828-xx]
HINWEIS
Nur SIPLACE WPC5/6 ab Seriennummer 3xxx können für sehr hohe BE bis 45mm einge-
stellt werden.
●
Option SPS (Smart Pin Support) [00519988-xx]
HINWEIS
Umgekehrte Konfiguration
Auch die umgekehrte Konfiguration mit TwinHead an Portal 1 und Twin VHF an Portal 2 ist
möglich.
Je nach Konfiguration Ihrer Maschine benötigen Sie eventuell weitere Teile. Lesen Sie dazu die
entsprechenden Montageanleitungen.
2 Kurzbeschreibung
2.1 Überblick
26 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
2.1.6 Konfigurationen
2.1.6.1 Tischpositionen
Bei der SIPLACE SX1/SX2 sind je nach Kopfkonfiguration unterschiedliche Tischpositionen erfor-
derlich:
SIPLACE SX1:
Portal 1 C&P20A CPP_L CPP_H ohne
stat. Kamera
CPP_H mit
stat. Kamera
TH/TwinVHF
Tischposition
Stellplatz 1
innen innen innen außen außen
Tischposition
Stellplatz 2
innen innen innen innen innen
SIPLACE SX2:
Portal 1 C&P20A CPP_L CPP_H
mit stat.
Kamera
CPP_H
mit stat.
Kamera
TH/
TwinVHF
TH/
TwinVHF
TH/
TwinVHF
Tischposition
Stellplatz 1
innen innen außen außen außen außen außen
Portal 2 C&P20A CPP_L CPP_H
mit stat.
Kamera
CPP_H
ohne
stat.
Kamera
CPP_H
mit stat.
Kamera
CPP_H
ohne
stat.
Kamera
TH/
TwinVHF
Tischposition
Stellplatz 2
innen innen außen innen außen innen außen
HINWEIS
Stationäre Kameras
SIPLACE CPP:
Nur mit BE-Kamera stat. P&P (TYP33) 55x45 GigE
SIPLACE TwinHead/Twin VHF:
Mit BE-Kamera stat. P&P (TYP33) 55x45 GigE an beiden Stellplätzen
SX V3 Stat. Kamera P&P Typ 25 GigE nur an Stellplatz1
2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
27
2.1.6.2 Stationäre Kameras
SIPLACE SX1

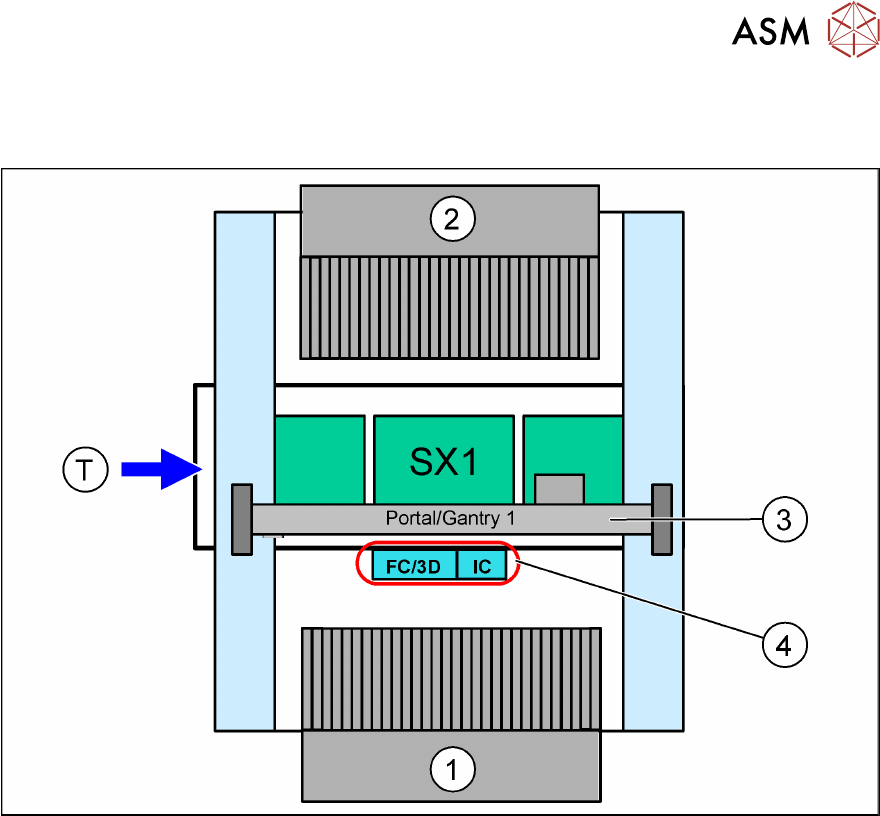

Abb.16: Stationäre Kameras an der SIPLACE SX1
1. Stellplatz 1 in äußerer Position
2. Stellplatz 2 in innerer Position
3. Portal 1
4. IC-Kamera und/oder FC-Kamera/3D-Koplan-Modul (Stellplatz1)
Es kann nur entweder eine FC-Kamera oder ein 3D-Koplan-Modul eingebaut werden!
