5 Anhang
5.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
73
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
► Demontieren Sie eine ggf. vorhandene Abdeckung über den Platinen.
► Stecken Sie alle elektrischen Verbindungen ab. Markieren Sie sich ggf. die Positionen, so
dass Sie diese später wieder eindeutig zuordnen können.
Abb.87: Kopfadapter MHCU (hier die TwinHead-Version)
► Entfernen Sie die jeweils beiden vorde-
ren Befestigungsschrauben(1)
der MH-
CUs. Achten Sie dabei darauf die Bei-
lagscheiben nicht zu verlieren. Vermer-
ken Sie sich ggf. die Menge der Schei-
ben pro Schraube, da die Anzahl unter-
schiedlich sein kann.
► Entfernen Sie alle Befestigungsschrau-
ben(2)
der Platine und nehmen Sie die
Platine ab.
► Sollten Sie nur den Basisadapter ohne MHCU(s) bestellt haben, so müssen Sie die MHCU(s)
umbauen.
Entfernen Sie dazu die beiden Befestigungsschrauben der MHCU auf der Platinen-Unterseite
und ziehen Sie die MHCU vorsichtig vom Basisadapter. Achten Sie dabei darauf die darunter
liegende Stiftleiste nicht zu beschädigen. Wiederholen Sie den Vorgang ggf. für die zweite
MHCU (nur bei TwinHead).
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch.
4.2.1 "eSW Download (SW 70x)" [}68]
5 Anhang
5.1 Auszüge aus der Serviceanleitung
74 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
5.1.2.1 Basisadapter Twin und Twin-VHF

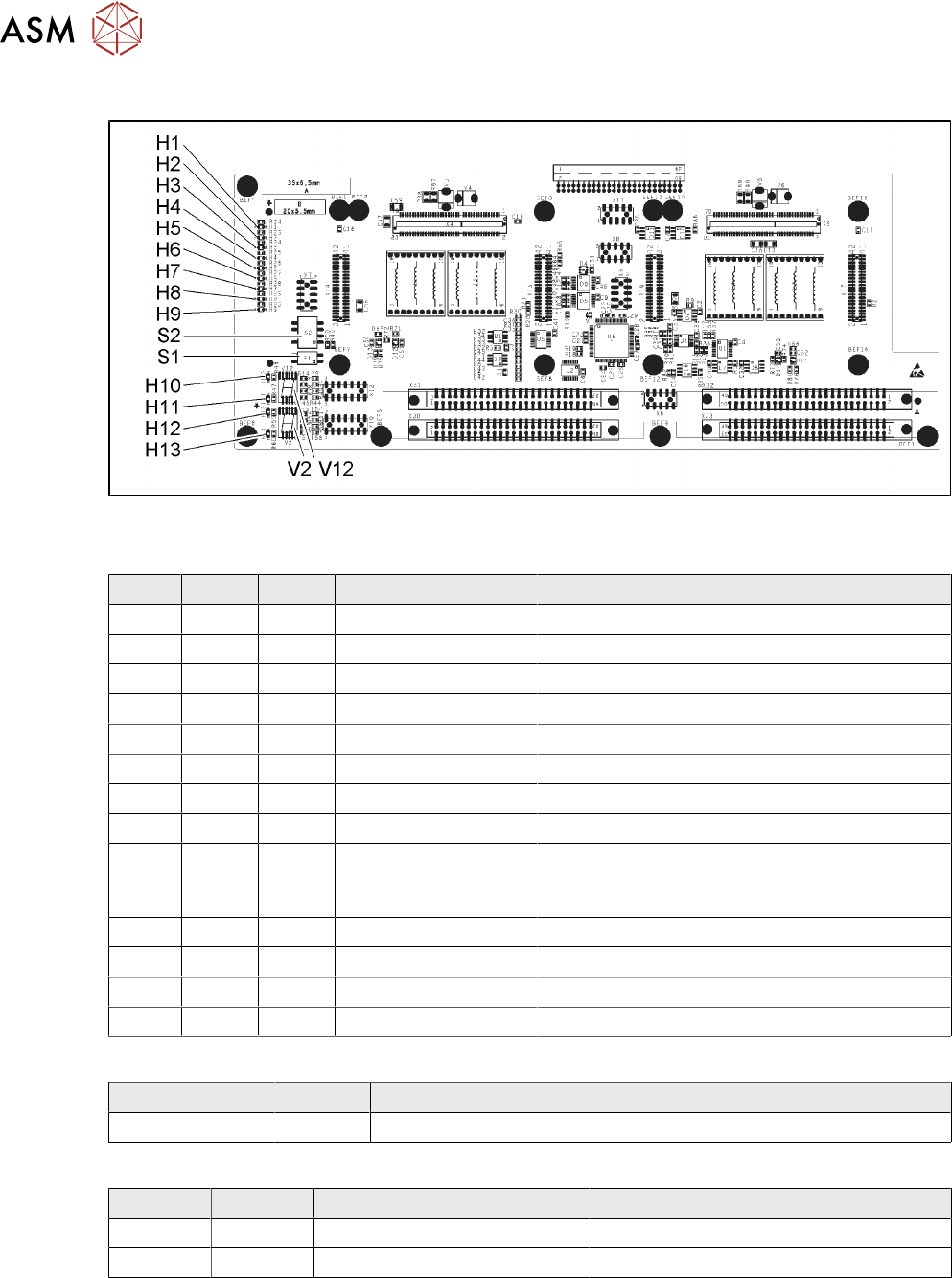

Abb.88: Basisadapter Twin [03055517-04]
LED [03055517-04]
LED Farbe Status Signalname Beschreibung
H1 GN ON Programmierstecker für (M)HCU1 angeschlossen
H2 GN ON Programmierstecker für (M)HCU2 angeschlossen
H3 RD ON FPGA_TEST_6 1.5VDC PowerFail
H4 RD ON FPGA_TEST_2 3.3VDC PowerFail
H5 RD ON FPGA_TEST_4 5VDC PowerFail
H6 RD ON FPGA_TEST_1 15VDC PowerFail
H7 RD ON FPGA_TEST_3 DP PowerFail, nicht benutzt
H8 RD ON FPGA_TEST_5 24VDC PowerFail
H9 RD ON POWERFAIL_LOCAL PowerFail-Platine:
ON, wenn 1.5VDC, 3.3VDC, 5VDC und 15VDC
außerhalb des zulässigen Bereichs liegen
H10 RD ON +V_DISP_HCU1 (M)HCU1 Fehler
H11 GN ON +V_DISP_HCU1 (M)HCU1 OK
H12 RD ON +V_DISP_HCU2 (M)HCU2 Fehler
H13 GN ON +V_DISP_HCU2 (M)HCU2 OK
7-Segment-Anzeige V12 (M)HCU1, V2 (M)HCU2 [03055517-04]
Anzeige Status Beschreibung
Dezimalpunkt Blinkt (M)HCU1 OK
DIP-Schalter S1 [03055517-04]
Schalter Status Signalname Beschreibung
S1.1 - - Nicht benutzt
S1.2 OFF RESET_HCU2 ON: Reset (M)HCU2
5 Anhang
5.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
75
DIP-Schalter S2 [03055517-04]
Schalter Status Signalname Beschreibung
S2.1 OFF HCU_CM_FPGA_IO_0 „S0“ (Portalcodierung), nicht benutzt
S2.2 OFF HCU_CM_FPGA_IO_1 „S1“ (Portalcodierung), nicht benutzt
S2.3 OFF RESET_HCU1 ON: Reset (M)HCU!
S2.4 OFF COM_BOOT_HCU ON: Bootmodus setzen
