第 4 章 操作 篇 4- 3. 生产 36 [ 安排 ： 安排 完成 ] 对话框 在 [ 支援准备 ] 菜单 中触摸 [ 自动执行 ] 后，如果安排 的全部工序都完成，将 显示 [ 安排：安排完成 ] 对话框。 记号 名称 说明 (a) 画面切换按钮 完成所有 的支援准备， 切换为对应的画面显 示。 (b) 关闭 完成所有的支援 准备，返回 [ 支援准备 ] 画面的显示。 (c) 生产条件 显示贴片精度等 影响生产节拍 的生产条件…
第 4 章 操作篇
4-3. 生产
35
4
[
安排：预热
]
对话框
安排工程时，如果进行预热，即显示[安排：预热]对话框。
[安排：预热]对话框，仅可执行后面记述的[手动控制]菜单[预热]画面中的预热动作轴速度为 100(%)的动
作。有关预热的详情，请参见后述的「4-9-7. 预热」。
记号
名称
说明
(a)
经过时间 显示之前按下预热开始按钮后，直至运转停止的执行时间。
以“hhh H mm M ss S”格式（hhh 为小时，mm 为分，ss 为秒）显示。
(b)
总计时间 显示从切换到当前生产程序开始的，通过支援准备进行预热动作的总体
时间。
以“hhh H mm M ss S”格式（hhh 为小时，mm 为分，ss 为秒）显示。
(c)
开始预热 开始左右单元的预热动作。
※要停止预热动作时，触摸共通面板的 STOP 按钮。
※如果贴片头上安装有吸嘴，预热动作无法开始。
(d)
放置全部吸嘴 将贴片头上安装的吸嘴全部存放到 ATC 上。
※如果贴片头上安装有吸嘴，预热动作无法开始。
(e)
完毕 触摸此按钮，预热工程即完毕，进入到下一安排工程。
a
ｂ
d
e
c
第 4 章 操作篇
4-3. 生产
36
[

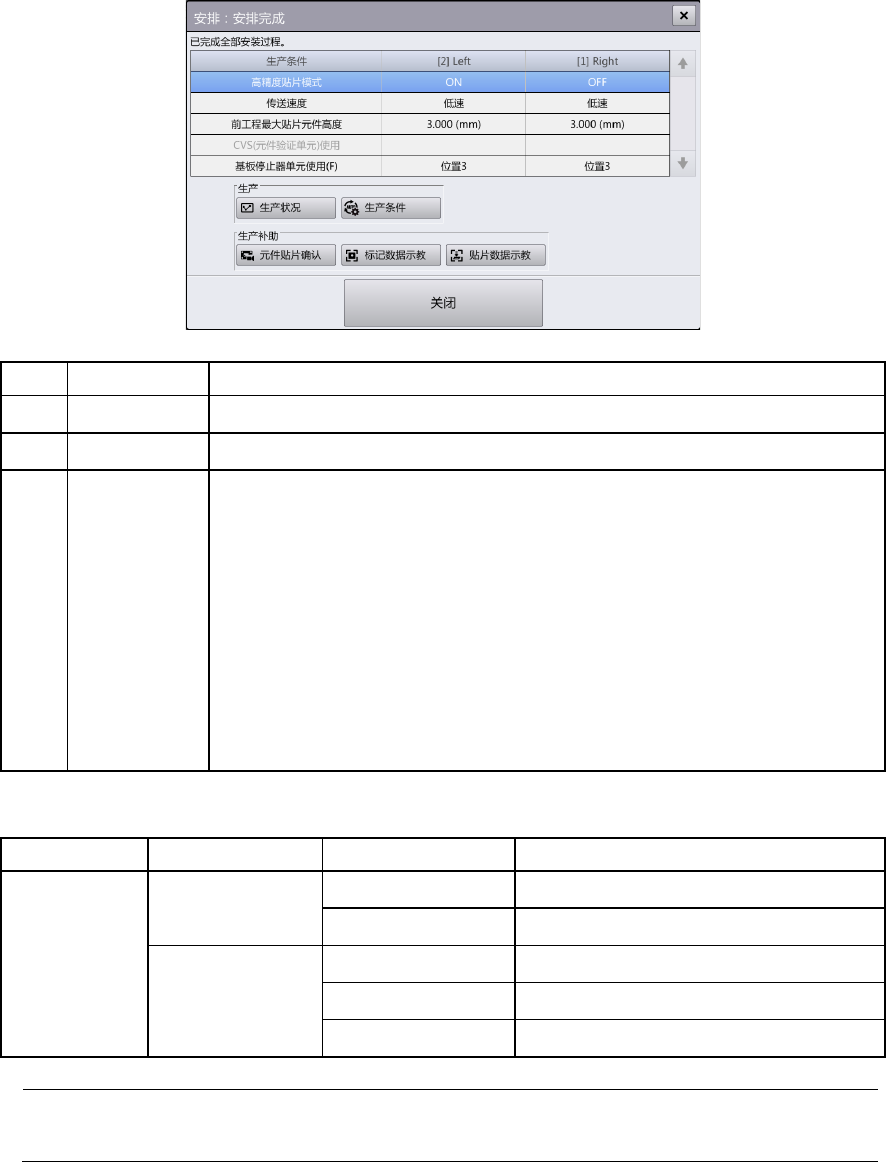

安排：安排完成
]
对话框
在[支援准备]菜单中触摸[自动执行]后，如果安排的全部工序都完成，将显示[安排：安排完成]对话框。
记号
名称
说明
(a)
画面切换按钮 完成所有的支援准备，切换为对应的画面显示。
(b)
关闭
完成所有的支援准备，返回
[
支援准备
]
画面的显示。
(c)
生产条件
显示贴片精度等影响生产节拍的生产条件。
•
高精度贴片模式：显示元件贴片时的高精度模式
ON/OFF
•
传送速度：显示装置内的基板传送速度
•
与前工程装置之最大贴片元件高度：显示生产线上游装置贴片元件的
高度。在机器设置的设定值和生产程序（优化值）中，显示最大值
（自动生产时
Z
轴高度的基准值）
•
CVS
（元件验证单元）使用：显示是否使用
CVS
（元件验证）单元
•
基板停止器使用：显示是否使用基板停止器
•
识别焊锡印刷补偿贴片位置：显示是否使用识别焊锡（焊膏，下同）
※使用焊锡标记时，必须进行「识别焊锡印刷补偿贴片位置」功能的选
购项注册。
画面切换按钮的详情
运转模式
菜单
按钮的种类
说明
通常 生产 生产状况
切换到
[
生产状况
]
画面。
生产条件 切换到[生产条件]画面。
生产补助 元件贴片确认 切换到[元件贴片确认]画面。
标记数据示教 切换到[标记数据示教]画面。
贴片数据示教 切换到[贴片数据示教]画面。
Tips
[
支援准备
]
菜单中不设定通过（模式）
*
。
*
不进行元件的贴片动作，只将基板从上游装置搬送到下游装置。
第 4 章 操作篇
4-3. 生产
37
4
一次性更换台车交换
触摸[安排：核对元件]对话框的[一次性更换台车交换]，显示[安排：一次性更换台车交换]对话框。
1
确认各单元中是否有一次性更换台车。
如果一次性更换台车的种类不适用生产程序的生产类型，将显示[安排：一次性更换台车交换]对话
框。
2
触摸
[
一次性更换台车下降
]
。
一次性更换台车会下降，元件核对结果将全部重置。
（但是，使用生产管理系统，或者事件通知的防止误安装功能（选项）时，元件核对结果不会被重
置。）
3
更换一次性更换台车后，（一次性更换台车不上升）触摸
[
元件核对
]
，显示
[
安排：核对元
件
]
。
4
供料器核对作业完成后，触摸
[
安排：核对元件
]
对话框的
[
核对完毕
]
。
一次性更换台车上升，判定带式供料器是否安在正确的供给位置上。
