第 4 章 操作篇
4-17. 机器设置
484

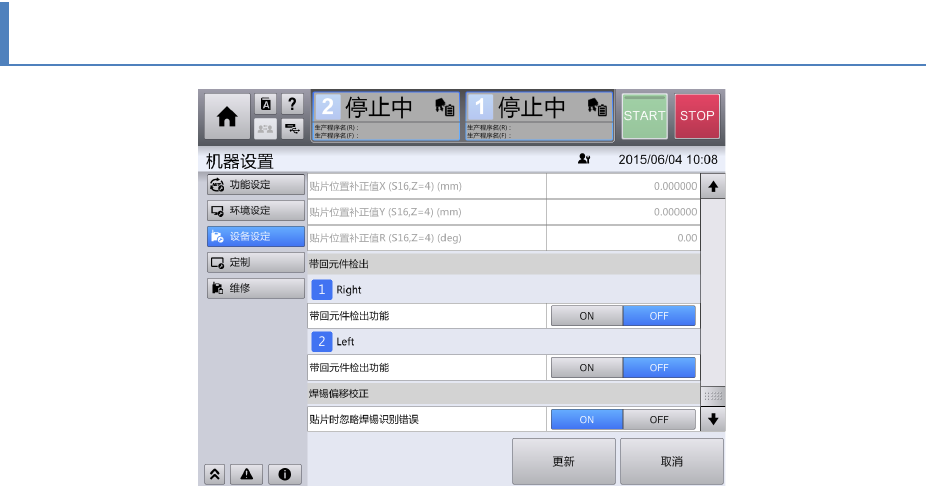

4-17-44. 焊锡偏移校正（焊锡印刷识别贴片位置校正）（仅在选项已设定时，才会显示
[Ver1.60 以后]）（装置设定）
贴片时忽略焊锡识别错误
设定为 ON 时，即使 1 组焊锡标记识别中仅有 1 处标记发生识别错误，也要按该焊锡标记的基准 BOC 中
指定的 BOC 标记进行贴片位置补正，但不会由于标记识别错误而使生产停止，将会继续贴片动作(不会进
行位置停止)。
(仅可由服务人员变更。)
第 4 章 操作篇
4-17. 机器设置
485
4

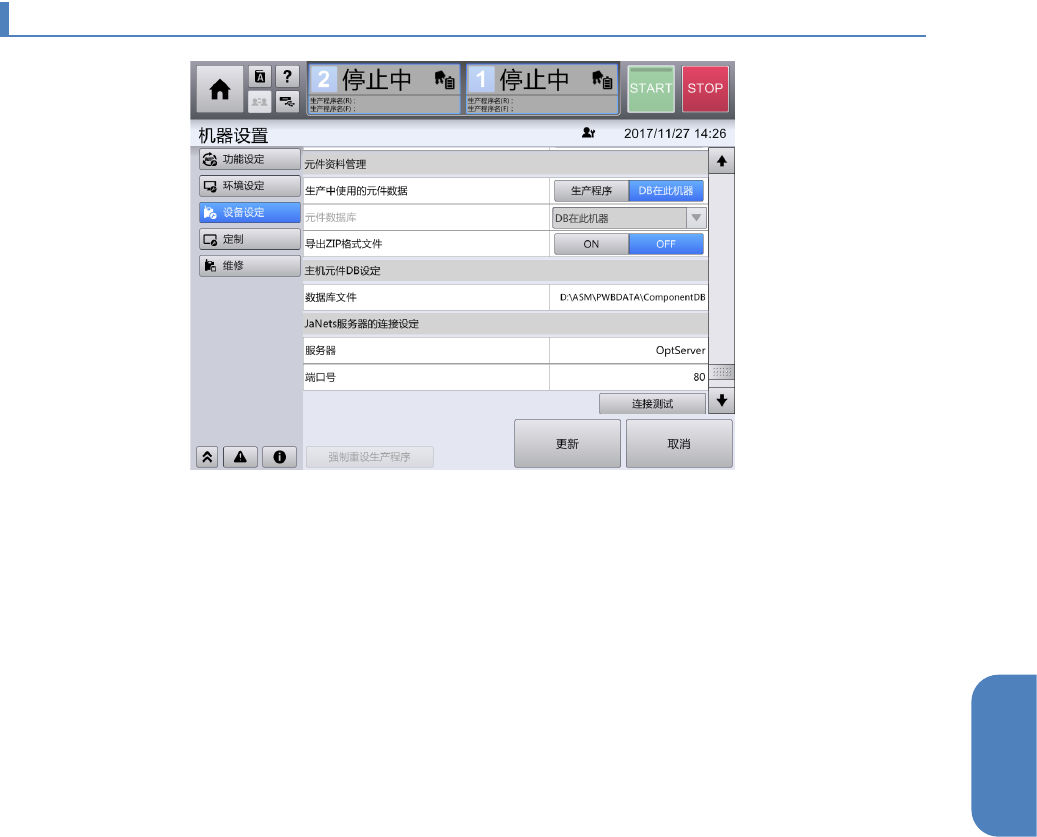

4-17-45. 元件资料管理
生认中使用的元件数据
生产中使用的元件数据可以选择使用在生产程序中记载的元件数据，或者使用在装置内 DB 中登录的元件
数据。
[DB 在此机器]：从装置内 DB 取得最新的元件数据，实施生产及元件示教。
[生产程序]：使用在生产程序中使用的元件数据，实施生产及元件示教。
在准备实施中，以及在文件操作画面打开生产程序时，不能变更设定。
在[生产程序的保存文件夹]中选择 Z 驱动器下的文件夹时，本设定固定为 [生产程序]，不能进行变更。在
使用外部网络上的生产程序时，以及共享装置内生产程序时，请选择[生产程序]。
将设定从[DB 在此机器]变更为[生产程序]，根据装置内 DB 的元件数据，更新 D:\asm\PwbData 以下的全
部文件夹内的全部生产程序 (*.PRD/*.i**/*.ZIP)的元件数据。
（初始值：DB 在此机器）
元件数据库
设定制作元件数据时所使用的元件数据库。
在[生产中使用的元件数据]中选择了[生产程序]，或者使用 IFS-NX/外部输出功能时可以进行设定。
使用 IFS-NX/外部输出功能时，如果设定为[主机元件 DB]/[服务器元件 DB]，则从元件数据库取得以下的
数据。
• 拼接的 HMS 识别设定
• 拼接检测的误检次数
• 拼接的空袋最大个数
[DB 在此机器]：不能将外部数据库用作元件数据库。应使用已有的机器内 DB。
[主机元件 DB]：主机元件 DB 用作元件数据库。要使用[主机元件 DB]，需要在主机元件 DB 的设定中设
定数据库的参照处。
第 4 章 操作篇
4-17. 机器设置
486
[服务器元件 DB]：将服务器元件 DB 用作元件数据库。使用服务器元件 DB 时，需要对 JaNets 服务器连
接设定中的服务器名、端口编号进行设定。
（初始值：DB 在此机器）
认出
ZIP
格式文件
设定是否输出 ZIP 文件。
置为[ON]时，保存生产程序文件时，除 PRD 文件之外，还输出保存了 IPD 文件、LCD 文件的 ZIP 文件。
置为[OFF]时，不导出 IPD 文件、LCD 文件。
在[媒体输出]输出生产程序时，或者向[生产程序的保存对象文件夹]保存生产程序时，适用本设定。
（初始值：OFF）
（注意）设定为[ON]时，请仅用于旧版本系统读取 PRD 文件时。文件格式保持新版本格式。在
Ver.2.05.00A 追加的其他数据在旧版本的系统中不被读入。
