第 4 章 操作 篇 4- 19. IFS - NX 的 使用（选项） 566 (20) 操作 [ 基 板条形码识别 测试 ] 对话框的 [ 保存并结束 ] 按钮，即对 编辑 过的基板代码及 基板 代码类型相 关的 识别参数 进行 更新，重新显示 [ 基板条 形码示教 ] 对话框。 (21) 操作 [ 基 板条形码示教 ] 对话框的 [ 保存 并 结束 ] 按钮 ，将对编辑 过的 基板代码 位置 信息进行 更新 ，返 回显示 [ 基板条…
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
565
4
(15) 接下来，触摸[基板条形码示教] 对话框的 [识别测试] 按钮，即显示[基板条形码识别测试] 对话框。
[基板条形码识别测试] 对话框与 [BOC/区域标记识别测试] 对话框同样，可进行窗口尺寸、窗口补正
值的参数调整，以及对多个基板代码进行连续识别，确认各电路的基板代码均被正确识别。
(16) 在[基板条形码识别测试] 对话框中，按下 [识别执行] 按钮，将使用当前的识别参数条件进行基板代
码的识别。基板代码的识别结果在列表的识别结果栏显示“OK”（识别成功时）或“NG”（识别
失败时）。识别成功时，在基板代码读取结果中，会显示识别的二维码字符串。可编辑列表的照明
层级、以及 2 值化阈值（仅在识别方法为 2 值化识别时显示）的值。
(17) 对多个电路的电路代码连续识别时，按[连续识别] 按钮，即显示[基板条形码连续识别] 对话框。（要
将二维码进行电路展开时，要事先在 [编辑生产程序] – [优化] 画面中，进行生产程序优化，实施二维
码的电路展开。）
(18) 在[基板条形码连续识别] 对话框中触摸 [开始连续识别] 按钮，即对已注册的全部位置的二维码进行
连续识别。二维码的识别结果在列表的识别结果栏中显示“
OK”（识别成功时）或“NG”（识别
失败时）。识别成功时，基板代码的读取结果中会显示识别的二维码字符串。
(19) 触摸[关闭表格] 按钮，返回显示 [基板条形码识别测试] 对话框。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
566
(20) 操作[基板条形码识别测试] 对话框的 [保存并结束] 按钮，即对编辑过的基板代码及基板代码类型相
关的识别参数进行更新，重新显示[基板条形码示教] 对话框。
(21) 操作[基板条形码示教] 对话框的 [保存并结束] 按钮，将对编辑过的基板代码位置信息进行更新，返
回显示[基板条形码] 画面。
(22) 基板代码数据的示教操作完成后，要在[编辑生产程序] – [优化] 画面中实施优化。[电路展开] 指定为
[展开] 的基准电路的电路代码位置信息将在各电路上被展开。
(23) 优化处理正常完成后，触摸[覆盖保存] 按钮保存编辑中的生产程序。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
567
4

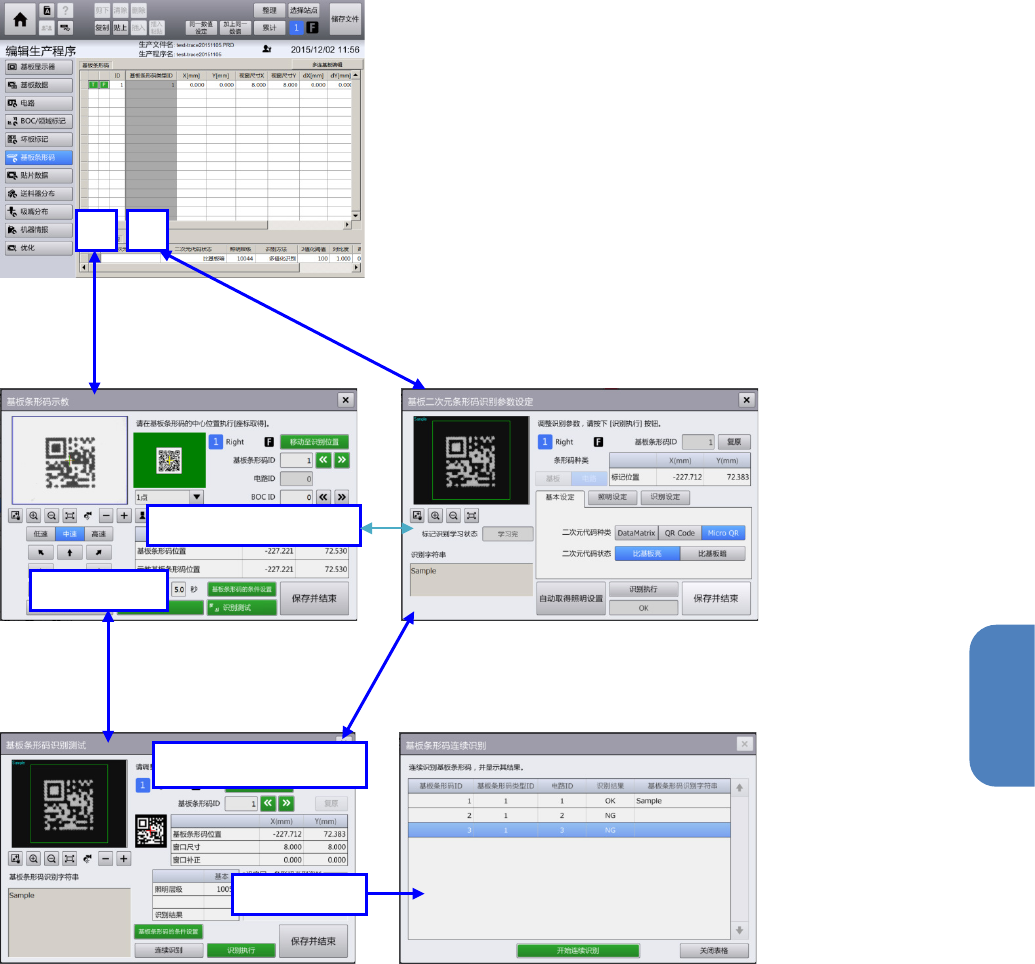

◆ 从
[
基板条形码
]
画面调出的示教画面的关系
[基板条形码] 画面
[基板条形码示教] 对话框 [基板 2 次元条形码识别条件设定] 对话框
[基板条形码识别测试] 对话框 [基板条形码连续识别] 对话框
连续识别
设定基板代码条件
识别测试
P
T
设定基板代码条件
