第 4 章 操作 篇 4- 14. 数据制作步骤 346 6 触摸 [ 基板数据 ] 。 显示 [ 基板数据 ] 画面。 7 触摸 [ 基板数据 ] 画面中各基板数据的文本框后输入。 注意 在输入基板数据 前，出厂时已 预先输入基板数据， 请注意不要输错。 8 触摸 [ 贴片数据 ] 。 显示 [ 贴片 数据 ] 画面。
第 4 章 操作篇
4-14. 数据制作步骤
345
4
4
确定输入的生产文件名和生产程序名并变为显示状态后，关闭
[
新规作成
]
对话框，显示文
件操作画面。
5
触摸画面下方的
[
编辑生产程序
]
。
显示[编辑生产程序]画面。
第 4 章 操作篇
4-14. 数据制作步骤
346

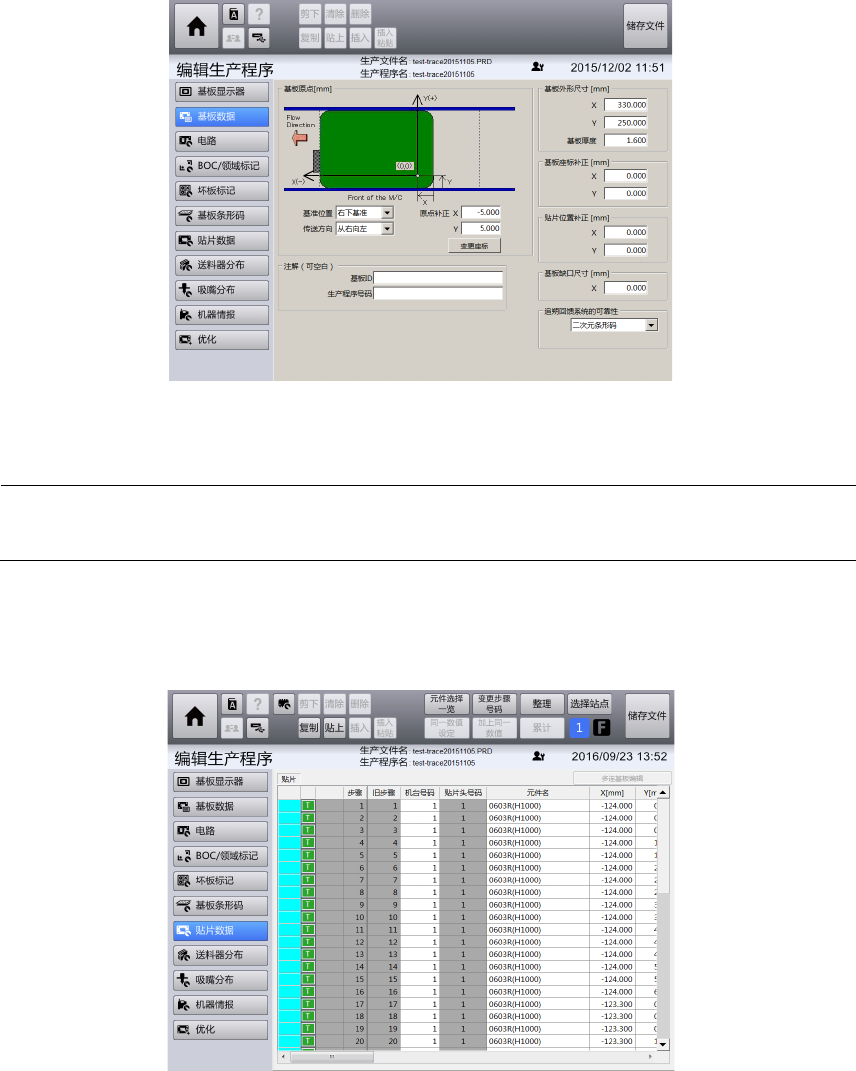

6
触摸
[
基板数据
]
。
显示[基板数据]画面。
7
触摸
[
基板数据
]
画面中各基板数据的文本框后输入。
注意
在输入基板数据前，出厂时已预先输入基板数据，请注意不要输错。
8
触摸
[
贴片数据
]
。
显示[贴片数据]画面。
第 4 章 操作篇
4-14. 数据制作步骤
347
4
9
触摸
[
元件名
]
、
[X[mm]]
、
[Y[mm]]
、
[
角度
]
等项目并输入。
触摸共通面板的[元件选择一览]，显示[元件选择一览]对话框，可从注册的元件中选择。
使用[T]按钮，可对装置内插入的基板的 Land 位置进行示教，指定贴片位置 X[mm]、Y[mm]。
10
触摸
[BOC/
领域标记
]
。
显示[BOC/领域标记]画面。

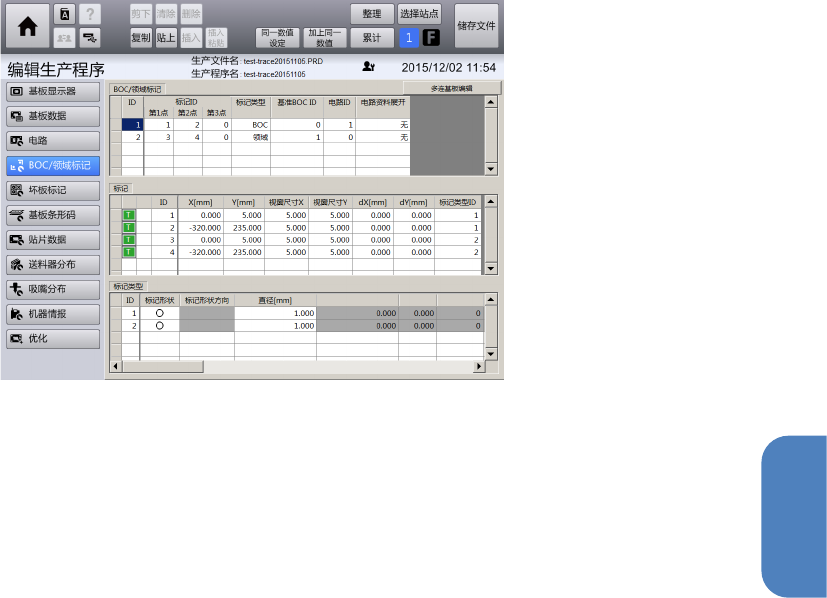

11
触摸
BOC/
领域标记画面中的
[BOC/
领域标记
]
、
[
标记
]
、
[
标记类型
]
的项目并输入。
使用[T]按钮，可对装置内插入的基板的标记位置进行示教，指定识别位置 X[mm]、Y[mm]。
触摸子菜单面板，要设定坏板标记时选择[坏板标记]，要设定集合基板时选择[电路]，然后分别输入
必要事项。
