第 5 章 维护 篇 5- 2. 保养检查 45 5 8. 拆下旧电池的连接器。 9. 请把旧电池朝箭头所示 的方向拉出。 10. 将新电池从箭头所示的 方向插入。
第
5
章
维护篇
5-2.
保养检查
44

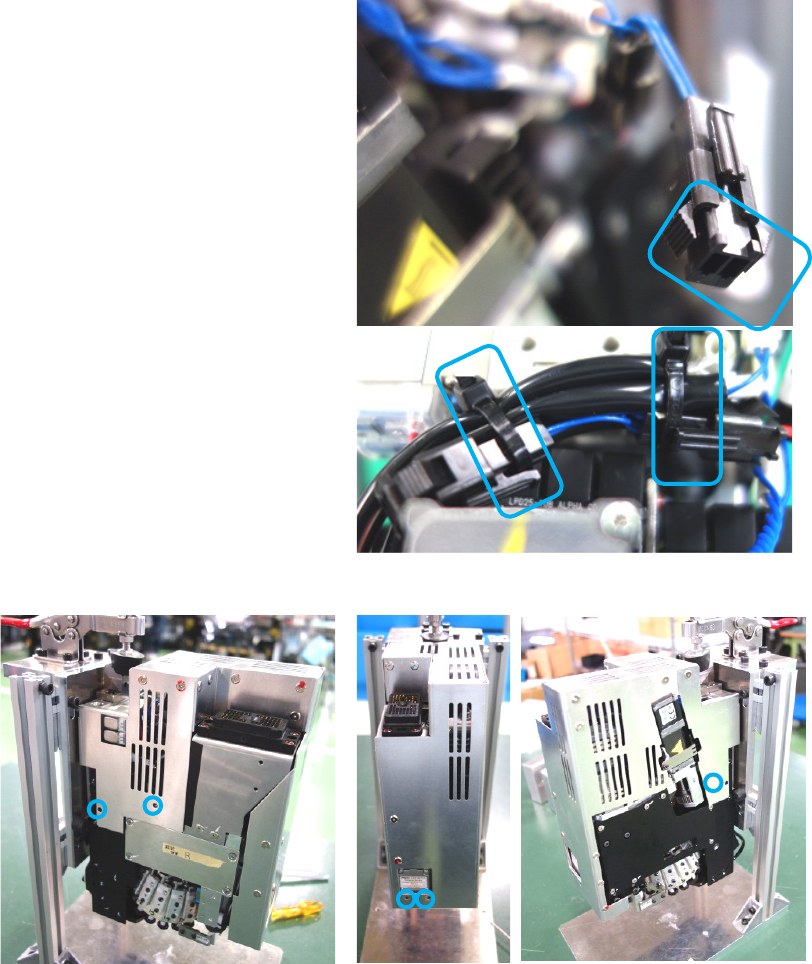

4.
请松开贴片头装置背侧的
2
处螺丝，放
松电池定位托架的止动状态。
注意
如果将螺丝完全拆下，则从新安装该
螺丝时很难进行操作，故只需松开即
可。
5.
切断
2
处捆束带。
6.
拆下防止短路连接器。
7.
在第
5
步操作中拆下了防短路连接器的
连接器再接上新电池。
第
5
章 维护篇
5-2.
保养检查
45
5
8.
拆下旧电池的连接器。
9.
请把旧电池朝箭头所示的方向拉出。
10.
将新电池从箭头所示的方向插入。
第
5
章
维护篇
5-2.
保养检查
46
11.
将防短路连接器安装到拆下了旧电池的
连接器上
12.
用捆束带固定
2
个部位
(B
部
)
。
13.
从上方套上入贴片头护罩，用
5
处螺丝予以固定。
14.
使贴片头返回机器，点击
[
交换完毕
]
按
钮。
(
与
Z
轴 电池更换作业相同
)
15.
请将贴装头返回到机器，实施以下的校准。
15-1
确定安装行程
15-2
各编号吸嘴转印
15-3
修正贴片精度
*
请参照
「使用说明书
4-16-6.
贴片精度补正」
B
B
