第 4 章 操作篇
4-17. 机器设置
435
4
ATC
吸嘴分配（通用贴片头）

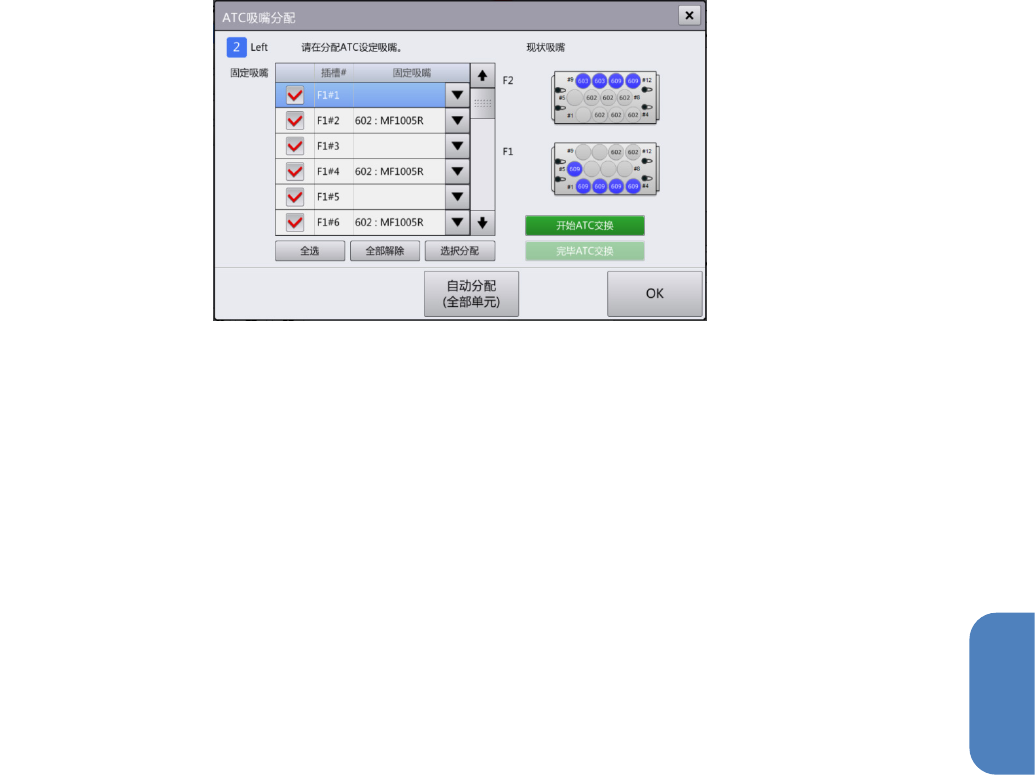

显示[ATC 吸嘴分配] 对话框时，装置内安装的 ATC 单元上的吸嘴 ID 将自动被识别，作为当前的吸嘴在画
面上作为 ATC 上的分布显示出来。在 ATC 吸嘴分配对话框中分配固定吸嘴时，有 3 种方法，分别是自动
分配装置内安装的 ATC 单元上的全部吸嘴的方法、分配 ATC 单元上指定插槽的吸嘴的方法、手动将吸嘴
分配到 ATC 的插槽号的方法。
（1）自动分配 ATC 单元上的全部吸嘴的方法
要直接使用装置内安装的 ATC 单元上的全部吸嘴时，触摸全自动分配（全部单元）按钮后，在左右单元
的当前 ATC 单元上识别的全部吸嘴即被注册到固定吸嘴的列表上。（与固定吸嘴列表的勾选标记的
ON/OFF 状态无关，全部固定吸嘴设定将被变更。吸嘴未设置的 ATC 插槽号会变为空栏（无吸嘴）。）
触摸[OK] 按钮，固定吸嘴的设定即确定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画面中触摸更新按
钮，即更新机器设置信息并确定。
要在[ATC 吸嘴分配对话框] 显示中交换（更换）ATC 单元时，需操作[开始 ATC 交换] 按钮进行 ATC 单元
的交换（更换），触摸[完毕 ATC 交换] 按钮，则对交换（更换）完成后的 ATC 单元上的全吸嘴 ID 执行
识别。
第 4 章 操作篇
4-17. 机器设置
436
（2）分配 ATC 单元上指定插槽的吸嘴的方法
如果不使用全自动分配（全单元）按钮分配全部吸嘴，仅指定的插槽号从当前 ATC 的吸嘴分配时，需从
固定吸嘴的列表把要指定的插槽号(插槽#)相应的左侧的勾选标记设定为 ON。把不从 ATC 进行分配的插
槽号(插槽#)相应的勾选标记设定为 OFF。通过勾选标记指定插槽号后，触摸[选择分配] 按钮，当前吸嘴
的吸嘴信息将被设定在勾选标记为 ON 的插槽号的固定吸嘴上。勾选标记为 OFF 的插槽号的固定吸嘴不
会被变更。如果要进行其他单元的 ATC 吸嘴分配，需切换共通面板的单元按钮的选择，进行同样的操作。
触摸[OK] 按钮，即确定固定吸嘴的设定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画面中触摸更新按
钮，将更新机器设置信息并确定。
在[ATC 吸嘴分配] 对话框中，触摸全部选择按钮，显示中的单元的全部 ATC 插槽#的勾选标记将变为 ON。
触摸全部解除，显示中的单元的全部 ATC 插槽#的勾选标记则会变为 OFF。
（3）手动将吸嘴分配到 ATC 的插槽号的方法
要手动将吸嘴分配到 ATC 的插槽号时，需触摸要变更的固定吸嘴列表插槽号（插槽#）的固定吸嘴的 [▼]
按钮，显示下拉列表选择吸嘴的信息。在下拉列表中选择空栏时，可解除固定吸嘴的设定。如果要进行其
他单元 ATC 的吸嘴分配，需切换共通面板的单元按钮选择，进行同样的操作。
触摸
[OK] 按钮，即确定固定吸嘴的设定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画面中触摸[更新] 按
钮，更新机器设置信息并确定。
第 4 章 操作篇
4-17. 机器设置
437
4
4-17-4. 设定使用的贴片头
如果由于某种原因导致特定的吸嘴轴无法使用时，可指定在贴片头上存在无法使用的吸嘴号，将其设定为
生产时不使用。
使用的贴片头，仅当用户级别为［MAINTENANCE］时才能设定。

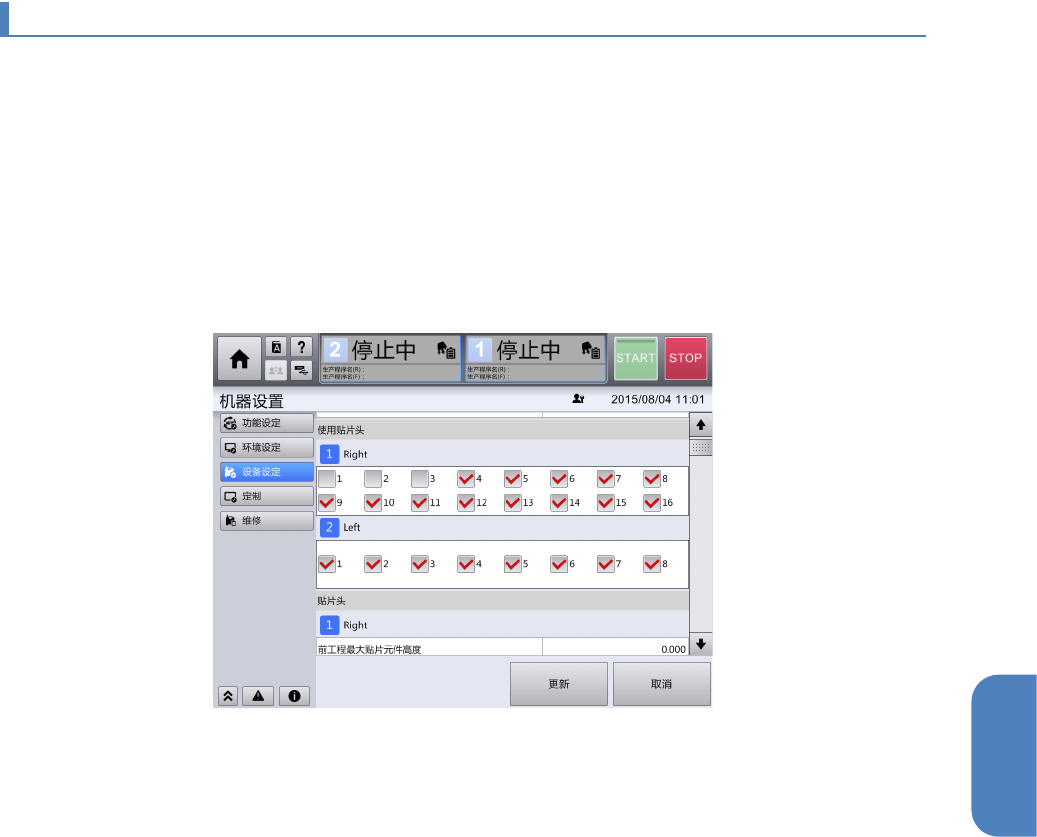

贴片头上不能使用的吸嘴号的设定，需在[机器设置] – [装置设定] 画面中编辑 [使用的贴片头] 复选框。
在勾选标记为 ON 的状态下，装置可使用该吸嘴号。勾选标记切换为 OFF 后，在生产等过程中装置不能
使用该吸嘴号。
设定使用的贴片头
