第 4 章 操作篇
4-16. 校准
410
5
、贴装精度补正
5-1

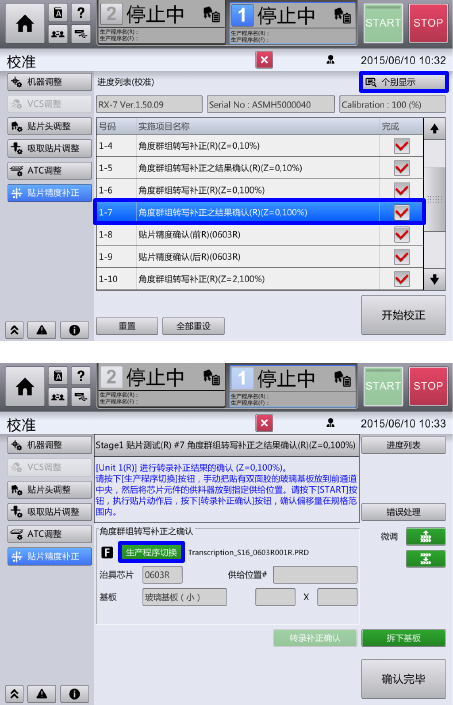

、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(R)
(Z=0、100%)』，选择『个别显示』。
※Z：Z 轴的高度(有 0、2、4。)
100%：各轴的动作速度(超驰)
(有 10、100。）
5-2
、选择生产程序
选择『生产程序切换』。
第 4 章 操作篇
4-16. 校准
411
4
5-3

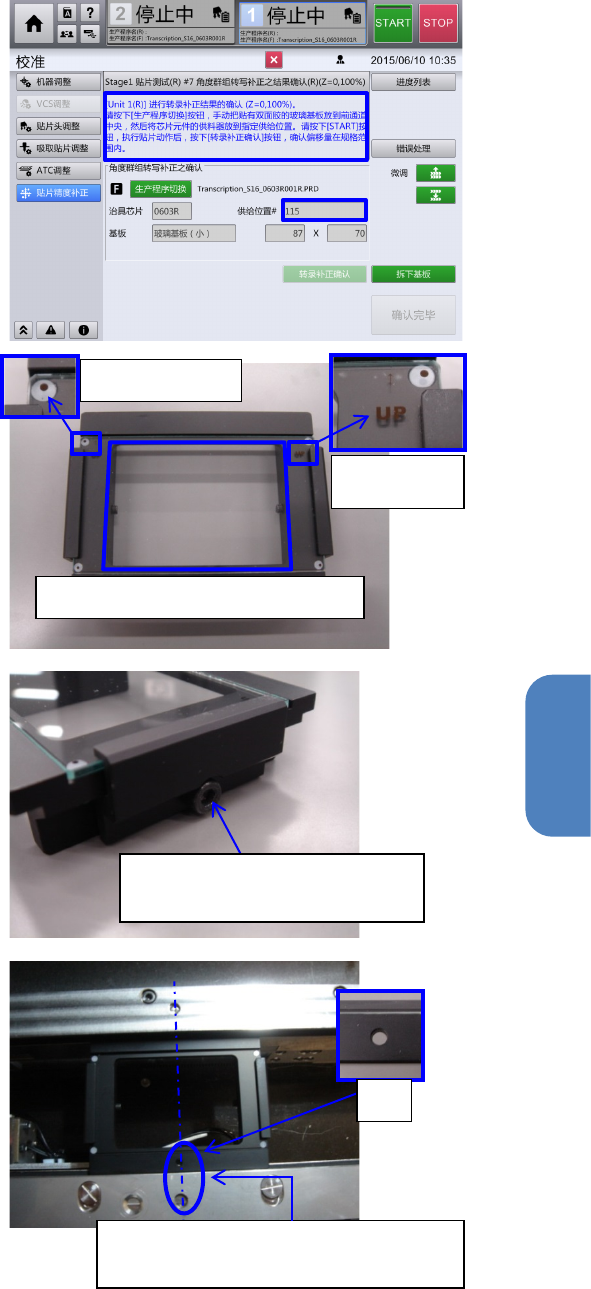

、准备补正时必要的材料
请将贴有双面胶带的玻璃基板，以及安放了
KOA 公司制造的方形芯片电阻 0603R 的供料
器，按照画面指示安放到装置上。
◎准备玻璃基板时的注意要点
请以右侧 图像为参考，准备玻璃基板。
（请注意以下的项目。）
●玻璃基板安放面不要有异物。
●使玻璃基板标有的『UP』字符朝上，进
行固定。
●玻璃基板要靠近近前。
●固定螺丝不要拧得太紧。
● 双面胶带仅粘贴在开口部 ，不要遮挡
BOC 标记。
●粘贴双面胶带时，不要使气泡进入。
●BOC 标记不要有损伤。
●玻璃基板不要弄脏。
◎将基板安放到装置时的注意要点
请以右侧图像为参考，将玻璃基板放置
到装置的近前通道的中央。
请注意以下要点。
●以通道的刻度为参考进行放置。
●将基板开孔的方向放置到近前。
●基板要靠近近前侧通道。
●要按压基板确实返回到固定位置。
（如果未返回，会由于不能检测出通道
标记，发生错误。）
UP
标记
双面胶带粘贴区域
BOC
标记
注意固定螺丝拧的过紧
※玻璃基板会破损。
将玻璃基板的基座孔与通道中央的孔
对准。
孔
第 4 章 操作篇
4-16. 校准
412
5-4

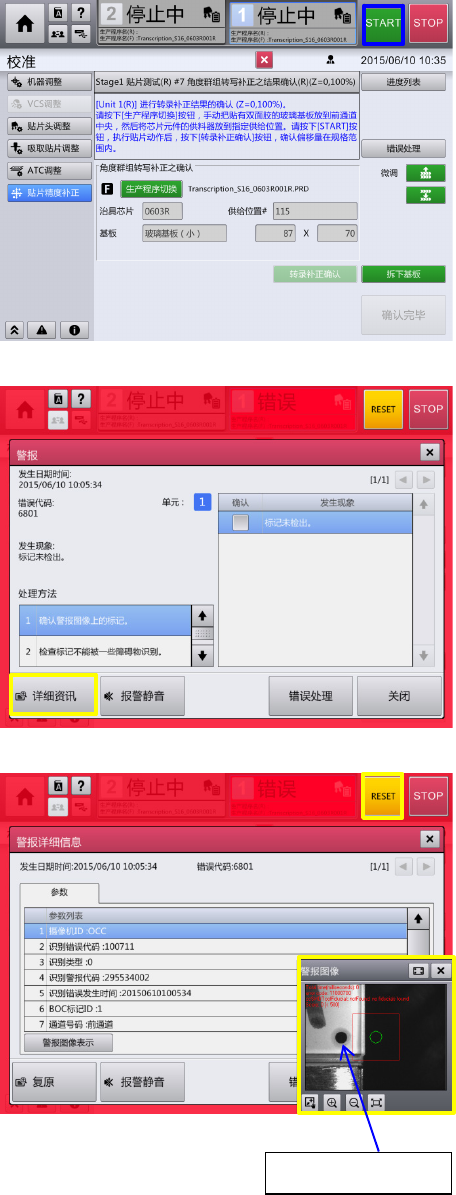

、执行角度群组转写补正
准备完毕选择『START』的话，在玻璃基板
上贴片 KOA 公司制造的方形芯片电阻
0603R。
※ 请长按『START』按钮。
按下按钮后，按钮上指示器的颜色会变
化。
颜色变化直至末端后，请将手指松开。
如果颜色尚未变化至末端就松开手指，则
自动运转不会开始。
这时请再次长按『START』，开始贴片。
※ 自动运转开始后，BOC 标记的检测有时会
失败。
这是由于 BOC 标记处于检测框框以外而导
致的。不是装置的故障。
如果发生了标记检测错误，请重新调整将
玻璃基板放置到前侧通道中央。
警报画面，可点击『RESET』关闭。
※ 选择『详细信息』的话，能表示发生的警
报的详细信息。
参考
右图是『警报详细信息』的『警报图
像』。BOC 标志偏离了红色的查出框框。
BOC
标记
