第 5 章 维护 篇 5- 2. 保养检查 18 照明熄灯 照明亮灯 11 -8 ．反射镜配置图及 反射路线 吸取检查摄像机 元件摄像机 11 -9 ．将棉花棒加工成 容易擦洗的形状。
第
5
章 维护篇
5-2.
保养检查
17
5

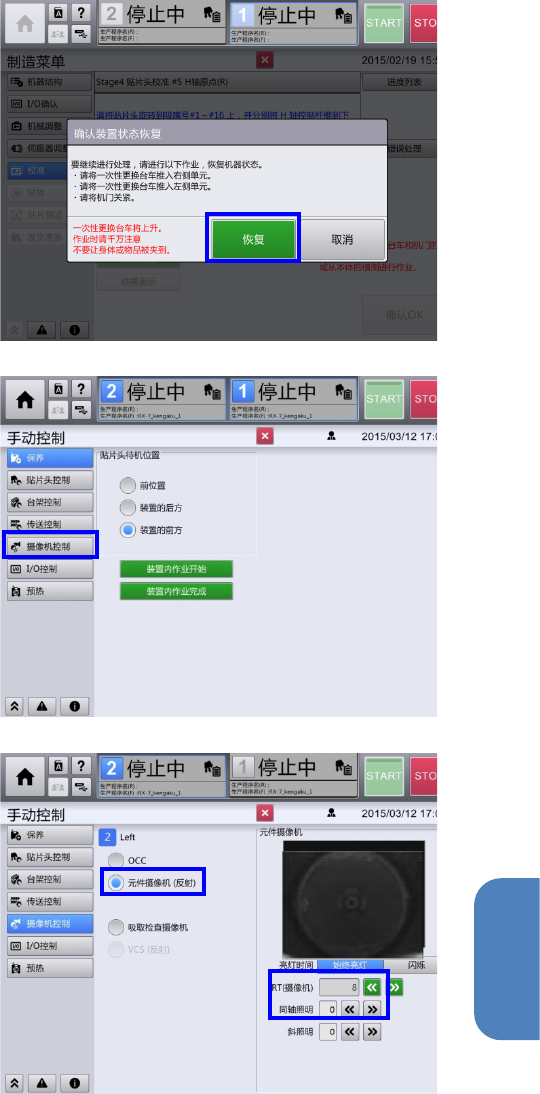

11-5
．请按
“
恢复
”
。
台车上升，贴片头向身前移动。
11-6
．请按
“
摄像机控制
”
。
11-7
．切换到右面的画面后，请选择
“
元件摄
像机
”
，将同轴照明及斜照明切换为
“1”
。
经此操作，元件摄像机的图像将显示在
操作画面上，利用点亮的照明灯可以容
易地观察画面（反射镜脏污程度）的
状态。
\\
\\
第
5
章
维护篇
5-2.
保养检查
18

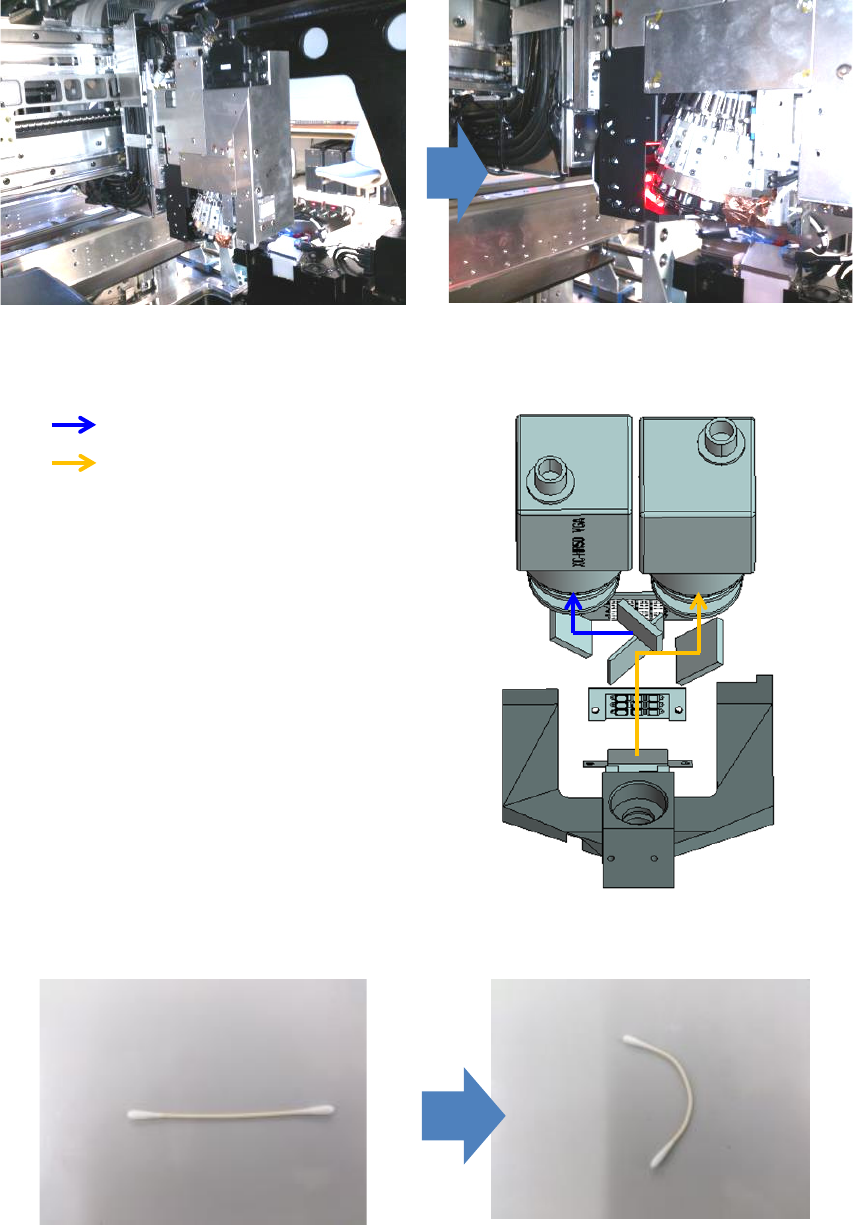

照明熄灯
照明亮灯
11-8
．反射镜配置图及反射路线
吸取检查摄像机
元件摄像机
11-9
．将棉花棒加工成容易擦洗的形状。
第
5
章 维护篇
5-2.
保养检查
19
5

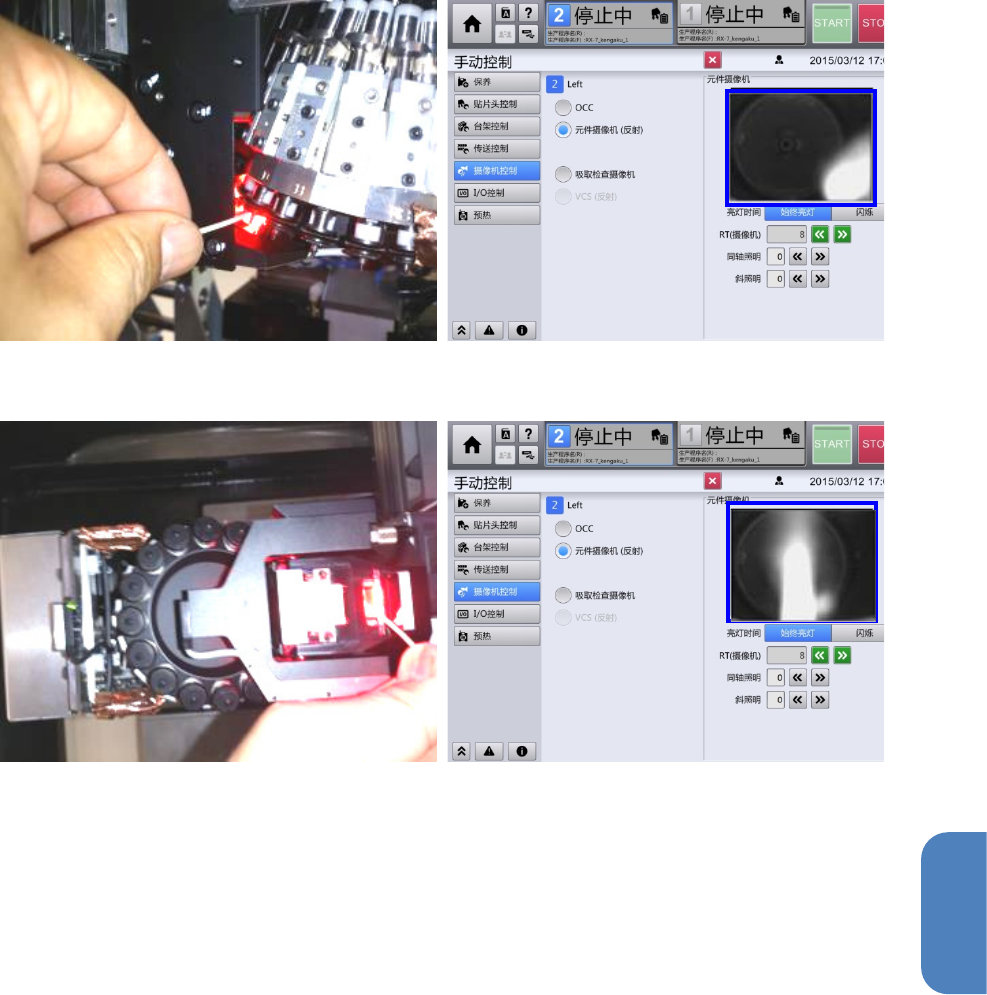

11-10
．清洁反射镜。
11-11
．清洁摄像机镜头。
要点
清洁反射镜后，检查元件摄像机图像，检查有无脏污或垃圾等。
