第 4 章 操作篇
4-3. 生产
60
指定长尺寸基板模式为
ON
时的重新开始步骤
长尺寸基板模式为 ON 时，重新开始步骤要按照通道为单位设定。
可在对象的通道中设定贴片范围内的步骤号。设定的重新开始步骤号，将根据在装置的上游侧、或下游侧
的任何一个站点中是否存在要贴片的步骤号进行以下的动作。
• 在上游侧的站点设定了要贴片的步骤时：
上游侧的站点：对重新开始步骤中指定的步骤号～最终步骤进行贴片
下游侧的站点：对所有贴片点进行贴片
• 在下游侧的站点设定了要贴片的步骤时：
上游侧的站点：不进行贴片
下游侧的站点：对重新开始步骤中指定的步骤号～最终步骤进行贴片
第 4 章 操作篇
4-3. 生产
61
4
4-3-9. 摄像机跟踪吸取位置功能
摄像机跟踪吸取位置功能是在元件吸取前通过 OCC 显示吸取位置，以便进行目视确认的功能。还可暂停
跟踪动作，通过自动或手动对要进行空洞示教的元件的吸取位置进行调整。
试打条件的 [吸取（摄像机）跟踪] 设定为 [自动输送] 或 [手动输送] ，触摸[START] 按钮即显示 [摄像机跟
踪吸取位置] 对话框。
将[机器设置] – [功能设定] 的 [跟踪功能] 的项目[供料器交换后，重新运行时跟踪吸取] 设定为 ON 后，可
在进行供料器更换后，通过按 [START]按钮开始生产时，进行吸取位置摄像机跟踪，通过摄像机确认吸取
位置。
如果要在准备阶段进行吸取位置摄像机跟踪，也可以从[准备] – [吸取跟踪]画面以及[元件缺料] 对话框执行
跟踪功能。
吸取位置的跟踪动作，将按照从单元 1 侧向单元 2 侧的顺序进行。
[

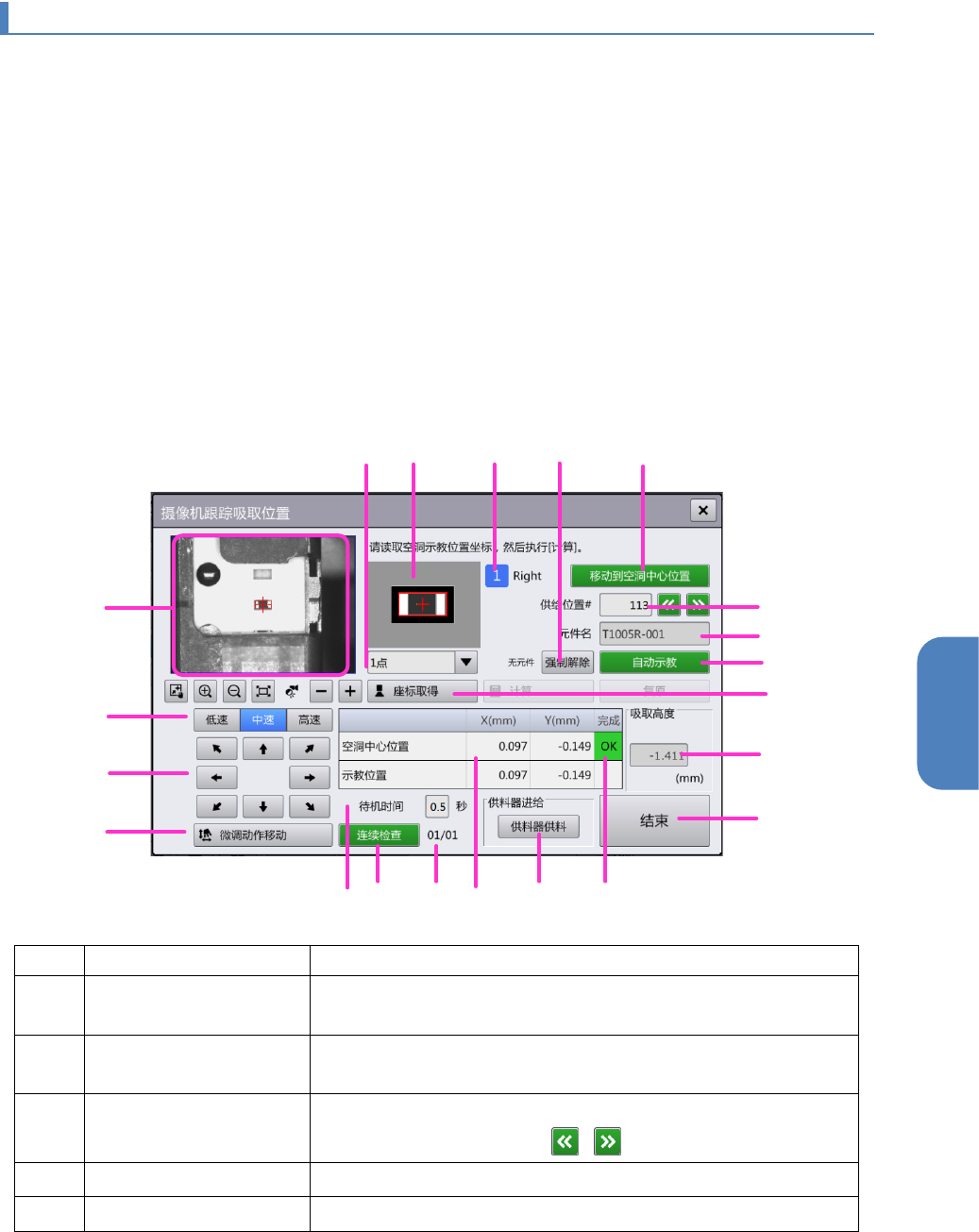

摄像机跟踪吸取位置
]
对话框
标记
名称
说明
(a)
示教点 显示要进行示教的坐标位置。如果有多个，可在画面上显示以便
选择。
(b)
监视器 通过下拉列表选择要进行坐标取得的点数，以便计算空洞的中心
位置。
(c)
供给位置# 显示示教对象的供给位置编号。
触摸文本区域输入，或触摸 / 选择。
(d)
元件名
显示要进行示教的元件名。
(e)
摄像机图像 显示操作对象单元贴片头的摄像机图像。
a
b
e
g
i
h
q
ｓ
ｃ
ｄ
o
u
n
l
m
k
r
p
j
t
f
第 4 章 操作篇
4-3. 生产
62
标记
名称
说明
(f)
移动到空洞中心位置
使摄像机向对象供给部的空洞中心位置移动。
(g)
移动速度 从［低速］、［中速］、［高速］中选择十字标记的移动速度、
或 XY 轴的移动速度。
(h)
微调动作移动 触摸此按钮可切换微调移动模式与十字标记移动模式。
蓝色的状态为微调动作移动模式。
(i)
移动按钮 移动摄像机图像上的十字标记。
在微调动作移动模式下，将使对象单元贴片头的 XY 轴（摄像机
图像显示的中心位置）微调移动。
(j)
坐标值列表 显示示教处理前后的各供应位置吸取位置的坐标值。
•
空洞中心位置：示教前的吸取中心位置
•
示教位置：示教后的吸取中心位置
(k)
待机时间 设定触摸［连续检查］时，摄像机的待机时间。
(l)
连续检查 在摄像机图像中连续显示供应部的空洞中心位置。
(m)
坐标取得 ／计算／复原
•
［坐标取得］：将摄像机图像中心十字标记的位置作为坐
标数据取得并保存。
•
［计算］：示教点为
2
点时，计算空洞位置，更新坐标值
列表的示教位置。
•
［复原］：将坐标值列表示教位置的值复原为示教前的
值。
(n)
供料器进给 进行控制，从带式供料器输送元件，使正确的空洞位置显示在
［摄像机图像］中。
(o)
自动示教 进行空洞位置的自动示教。
如果是不能进行自动空洞示教条件的元件，按钮会变为无效。
(p)
示教结果
进行示教时，会显示
OK
。
(q)
吸取高度测量结果 显示吸取高度测量结果。
未实施时，显示「-」。
(r)
全体跟踪位置 显示当前显示中的跟踪位置/跟踪对象的总数。
(s)
跟踪实施中单元 显示当前跟踪实施中的单元。
(t)
结束 结束跟踪动作。
(u)
无元件 对象供给部发生元件缺料时，将显示［強制解除］按钮或［強
制］按钮。
跟踪供给位置后确认不是无元件状态时，操作这些按钮可解除元
件缺料状态。
