第 4 章 操作篇
4-15. 示教
370
12
触摸
[
移动至识别位置
]
。
摄像机将移动到示教对象的 BOC/领域标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13
将十字标记移动到
BOC/
领域标记的示教点（坐标导入位置）上并调整。
摄像机图像中有 BOC/领域标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14
触摸
[
坐标取得
]
。
将更新标记示教位置的坐标。
15
重复步骤
12
到
15
，导入所有有偏移的
BOC/
领域标记中心位置。
16
触摸
[
连续
]
。
摄像机图像将向所有 BOC/领域标记的中心位置连续移动。确认与 BOC/领域标记中心位置的偏移。
触摸[STOP]即中断。
17
触摸
[
保存并结束
]
。
保存示教结果，关闭[BOC/领域标记示教]对话框，显示[标记数据示教]画面。
第 4 章 操作篇
4-15. 示教
371
4
BOC/领域标记识别测试
在[BOC/领域标记识别测试]对话框中，可在识别基板的 BOC/领域标记的同时，调整 BOC/领域标记信息
中的识别参数，设定最佳的识别参数。[BOC/领域标记识别测试] 画面，触摸[BOC/领域标记示教]对话框
的[识别测试]，即会显示。
标记类型
标记类型中将根据当前选中的标记 ID 显示与其标记形状相应的图像。
形状 ID
颜色
标记形状
图像
形状 ID
颜色
标记形状
图像
0
白
圆
9
黑
十字
1
白
正方形
10
黑
菱形
2
白
三角形
11
黑
双方形
(格子状)
3
白
十字
12
轮廓
円
4
白
菱形
13
轮廓
正方形
5
白
双方形
(格子状)
14
轮廓
三角形
6
黑
圆
15
轮廓
十字
7
黑
正方形
16
轮廓
菱形
8
黑
三角形
17
轮廓
双方形
(格子状)
18
焊锡
或
第 4 章 操作篇
4-15. 示教
372
BOC/领域标记的识别（单独标记识别模式）
1
触摸
[BOC/
领域标记示教
]
对话框的
[
识别测试
]
。

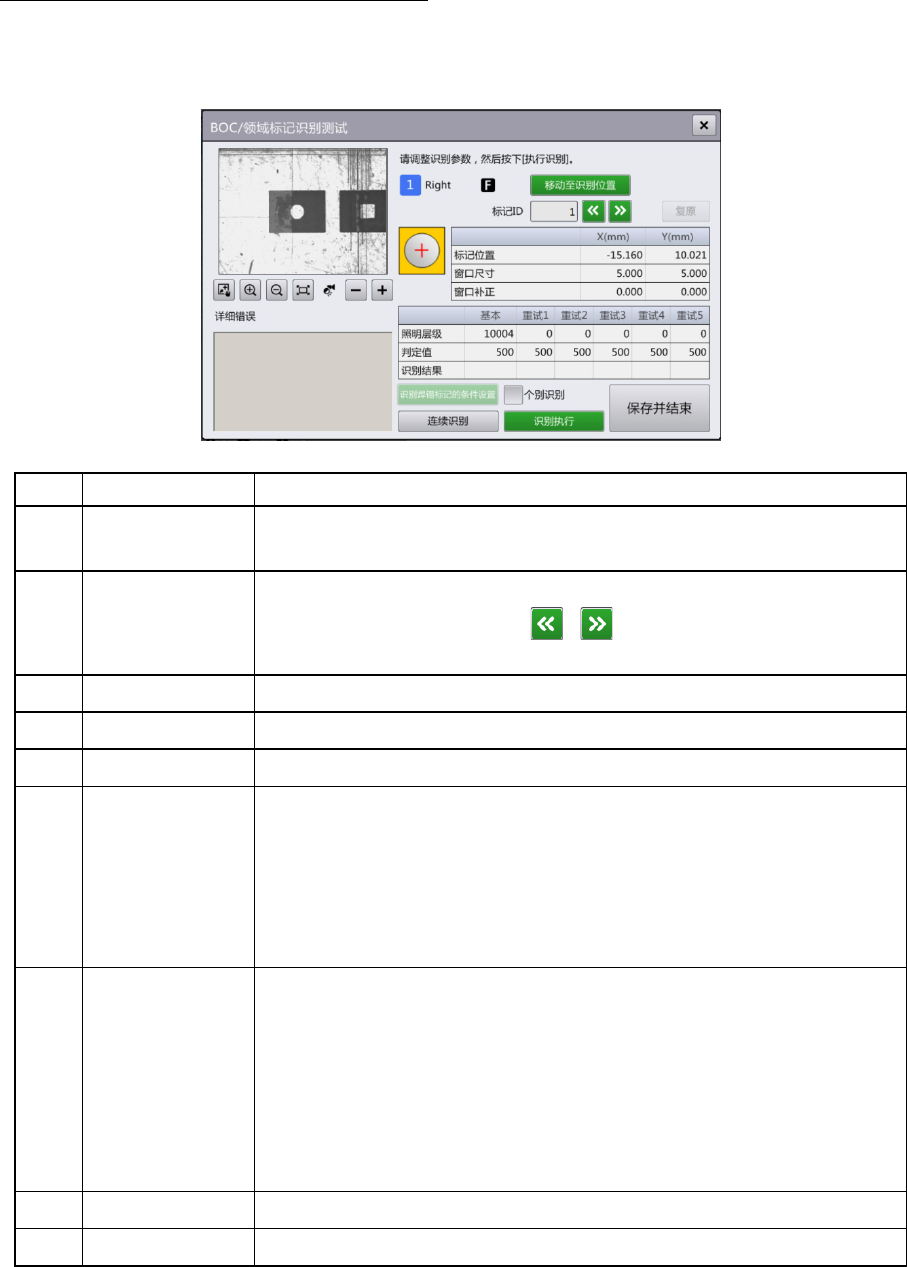

显示[BOC/领域标记识别测试]对话框的单独标记识别模式。
记号
名称
说明
(a)
标记类型 显示与 BOC/领域标记类型相应的简图。
详情请参阅前述的表格。
(b)
标记 ID 显示识别测试对象的 BOC/领域标记的标记 ID。
触摸文本框输入数值，或触摸 / ，移动到前后的 BOC/领域标记
上。
(c)
移动至识别位置
摄像机移动到对象
BOC/
领域标记的中心位置。
(d)
摄像机图像 显示对象单元的摄像机图像。
(e)
连续识别
将图像的显示切换为连续标记识别模式。
(f)
坐标值列表 显示以下与对象 BOC/领域标记相关的信息。
•
标记位置：数据中的标记位置
(X,Y)
。
•
窗口尺寸：标记识别窗口的大小
(X,Y)
。
•
窗口补正：错开标记识别窗口中心位置时的补正值
(X,Y)
。
在标记 ID 中选择的标记的标记类型，如果是焊锡则[窗口尺寸] [窗口补
正]不显示。
(g)
识别结果列表 显示 BOC/领域标记识别参数中的照明层级和分数值。执行识别测试
后，将以 OK/NG 显示识别结果。
照明层级和分数值可在触摸文本框后输入。
使用基本照明层级识别失败时，会以重试 1～重试 5 的照明层级进行识
别重试。
在标记 ID 中选择的标记的标记类型，如果是焊锡，作为[照明层级]的值
仅可使用闪烁照明，[分数值]将替换显示为[2 值化阈值]。
(h)
详细错误
显示
BOC/
领域标记识别测试的结果。
(i)
个别识别 勾选此项，将只以选择的列为对象进行识别。
