第 4 章 操作 篇 4- 19. IFS - NX 的 使用（选项） 546 4- 19 - 4. 误安装防 止功能 生产时的元件 核对 流程 (1) 在 [ 顶部菜单 ] – [ 安排 ] – [ 支援准备 ] 画面中 ，作为准备 工程 将 [ 生产程序切换 ] 、 [ 确认生产一次性更换 台车 ] 设定为 ON 状态（ 绿色），选 择生产程序名及预定 生产片数后，触摸 [ 自动执行 ] 。 (2) 进行 生产程序切换时，装置 …
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
545
4
拼接（搭接）
記号
名称
説明
(a)
不要使用接缝传感器 选择功能 ON/OFF，该功能为在整体装置中不使用接缝传感
器。
•
ON
：不使用接缝传感器
•
OFF
：按照元件数据的设定
(b)
禁止使用无接缝传感器供
料器
选择功能 ON/OFF，该功能为不能使用没有接缝传感器的供料
器。
•
ON
：禁止使用没有接缝传感器的供料器
•
OFF
：允许无接缝传感器的送料器混合存在
(c)
不要空洞前后接缝带（接
缝前后不要有空洞）
设定使用了接缝传感器时接缝前后无空穴的良否。
•
ON
：没有空穴也不视为错误
•
OFF
：接缝前后没有空穴时视为错误
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
546
4-19-4. 误安装防止功能
生产时的元件核对流程

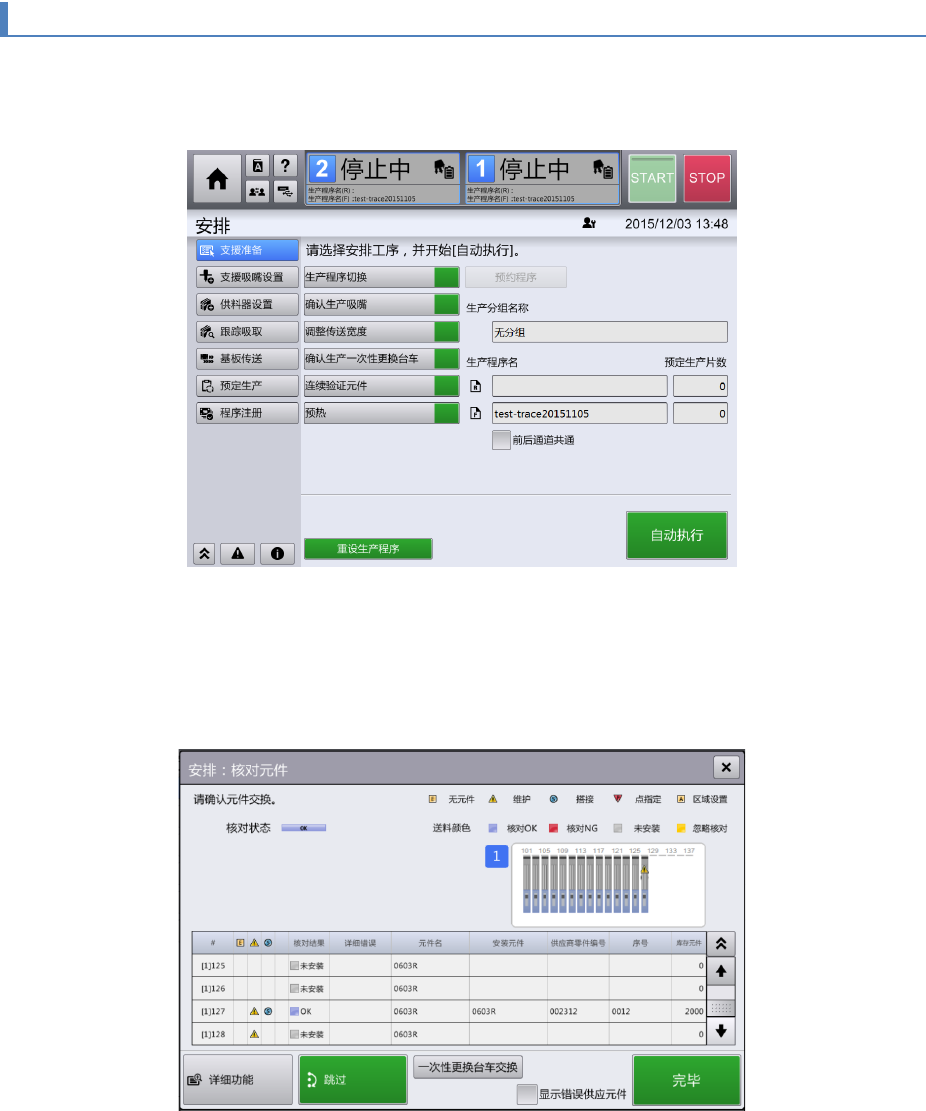

(1) 在[顶部菜单] – [安排] – [支援准备] 画面中，作为准备工程将 [生产程序切换] 、[确认生产一次性更换
台车] 设定为 ON 状态（绿色），选择生产程序名及预定生产片数后，触摸[自动执行]。
(2) 进行生产程序切换时，装置将向 IFS 服务器通知生产程序的变更及内容。装置将从 IFS 服务器取得
所使用台架上供料器的元件核对状态。
(3) [生产一次性更换台车确认]工程，对是否已安装生产所需的台车进行确认后，会显示[安排：核对元件]
对话框，用于将单元 1 侧使用的元件安放到装置中。[安排：核对元件] 对话框会实时显示已取得的供
料器元件核对状态。
(4) 将台车安放到所需的供料器位置，按 [完毕] 按钮，[安排：核对元件] 对话框即关闭，将显示单元 2
侧的[安排：核对元件] 对话框。单元 1 及单元 2 的供料器核对完成后，将进入下一个准备工程。所有
准备工程完成后，准备处理即结束。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
547
4
(5) 执行准备后的核对状态的确认，也可通过[顶部菜单] – [安排] – [供料器设置] 画面，在触摸[元件核对]
按钮显示的[元件核对] 对话框中按照相同的操作进行确认。
(6) 生产中供料器状态的确认，要在[顶部菜单] – [生产] – [供给装置] 画面中进行。[供给装置] 画面可通
过选项卡切换 [供料器确认] 及 [核对确认]2 个显示模式。
[供料器确认] 选项卡在不使用误安装防止功能的环境中使用，显示与以往相同的装置内各供料器的种
类或元件剩余数。 [核对确认] 选项卡，可在使用误安装防止功能的环境中显示，在显示从 IFS 服务
器取得的各供料器的核对状况的同时，使用[强行] 按钮、[点] 按钮、[区域设定] 按钮，对各供料器中
发生的错误状态进行处理。
[供料器确认] 选项卡、以及[核对确认] 选项卡均可使用 [元件交换] 按钮操作元件交换，使用[库存元
件设定] 按钮进行元件剩余数设定。
[供给装置] 画面，实时显示安装在装置上的左右单元台架上供料器的状态。供料器的状态以供料器分
布图以及列表形式显示。
