第 4 章 操作篇
4-11. 编辑生产程序
244
Tips
如在送料器分布画面上双认配置有元件的供认部的行，将认移到认象元件的
[
认认数据认
]
画
面。
机台号码
对编辑送料器分布的机台号码进行设定。通常不需要编辑。
元件颜色说明
显示配置元件的颜色说明。
制作
ALT
（元件供给位置备用）
1
从供应部列表选择制作
ALT
（元件供给位置备用）的供应装置的供应位置编号。
2
触摸共通面板的
[Alt]
。
3
选择供应部列表的要制作
ALT
（元件供给位置备用）供给位置备用的供应位置编号。
ALT（元件供给位置备用）的供应装置即被创建。
删除 ALT（元件供给位置备用）时，从供应部列表中选择要删除的供应部的供应位置编号。
4
触摸共通面板的
[Alt]
。
颜色
种类
黄色
淡蓝色
盒带
盒带
第 4 章 操作篇
4-11. 编辑生产程序
245
取得供料器配置信息
使用 IFS-NX 的误安装防止功能（选项）时，可从 IFS 服务器取得当前的装置安装在台架上的供料器信息，
以该供料器的配置为基础更新生产程序上的供料器分布。
1
将生产中要使用的供料器安装到已安装在装置上的台架上。如果装置上已经安装了
MPC
单元，会自动进行供料器已安装的确认。
2
使用手持式终端，实施供料器的核对操作、供料器与元件卷筒的关联。
3
触摸画面右上部的［取得供料器配置］，即通过
IFS
服务器取得供料器配置信息，显示
[

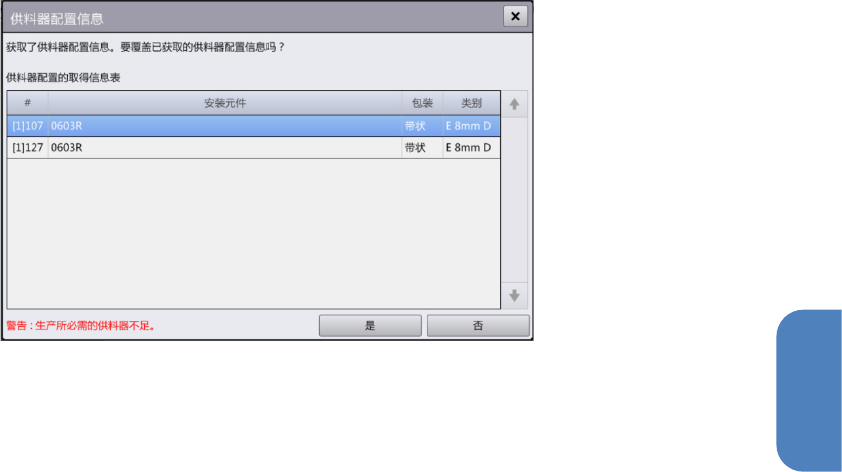

供料器配置信息
]
对话框。
（注意）如果生产所必要的供料器尚未全部准备时，画面下部会显示警告提示信息。
4
要更新供料器信息时，选择
[
是
]
。
[供料器分布] 画面的供料器配置信息被替换为取得的配置。
如果在同一单元内配置有多个相同元件名的元件，将自动进行 ALT（元件供给位置备用）。
在左右单元内若各已配置了同名元件时，则从供料器信息提取各单元内的同名元件、已优化的供料
器进行配置。
第 4 章 操作篇
4-11. 编辑生产程序
246
＜执行示例＞
•
如果生产程序的必要元件与已装载的元件信息数量相同
生产程序的必
要元件
已装载的元件信息 设置后的数据
元件名
元件名
供给位置
元件名
供给位置
A
A
RIGHT
105
A
RIGHT
105
B
B
RIGHT
110
B
RIGHT
110
C
C
RIGHT
120
C
RIGHT
120
D
D
RIGHT
115
D
RIGHT
115
E
E
LEFT
110
E
LEFT
110
F
F
LEFT
125
F
LEFT
125
G
G
LEFT
130
G
LEFT
130
•
如果生产程序的必要元件比已装载的元件信息多
生产程序的必
要元件
已装载的元件信息 设置后的数据
元件名
元件名
供给位置
元件名
供给位置
A
A
RIGHT
105
A
RIGHT
105
B
B
RIGHT
110
B
RIGHT
110
C
C
RIGHT
120
C
RIGHT
120
D D
无配置
E
E
LEFT
110
E
LEFT
110
F
F
LEFT
125
F
LEFT
125
G G
无配置
※这时，将以红色字符显示「警告：生产所必需的供料器不足。」警告提示信息。
