第 4 章 操作 篇 4- 15. 示教 393 4 电路设计示教 在 [ 电路设计 示教 ] 对话框中， 针对 贴片 资料中的 电路 展开量，可求出与实际基 板之间展开量 的差异，将这 个差异作为电路 展开量的补正 量进行示教，以使 电路 在正确的位 置展开。 在顶部菜单中按 [ 生产补助 ] - [ 贴片数据 示教 ] 的顺序触摸，在显示 的 [ 贴片示教 ] 画面中 按 [ 电路 ] - [ 开始 示教 ] 的顺序触摸，显 示 […
第 4 章 操作篇
4-15. 示教
392
14
从示教点的图中，触摸选择要进行示教的坐标位置。
摄像机将移动到示教对象的贴片位置中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
15
将十字标记移动到贴片位置的示教点（坐标导入位置）上并调整。
摄像机图像中有贴片位置的示教点时进行十字标记操作，其他情况下进行微调移动。
16
触摸
[
坐标取得
]
。
将更新贴片位置的中心位置坐标。
进行 2 点以上目标位置的示教时，重复步骤 14 到 16，导入第 2 点之后的坐标位置，触摸[计算]，
将更新贴片中心位置的坐标值。
17
重复步骤
9
到
16
，导入所有有偏移的贴片位置的中心位置。
18
触摸
[
连续
]
。
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
19
触摸
[
保存并结束
]
。
关闭保存示教结果的[贴片位置示教]对话框，显示[贴片数据示教]画面。
第 4 章 操作篇
4-15. 示教
393
4

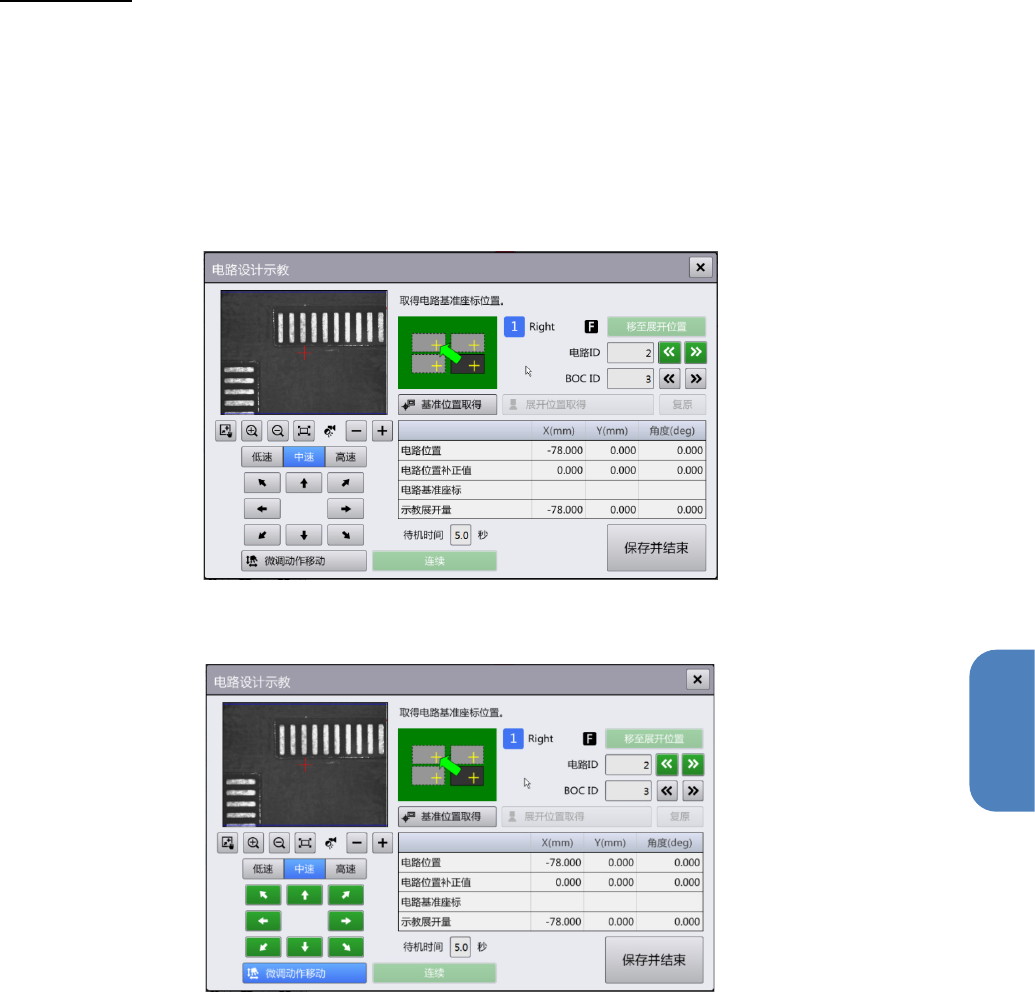

电路设计示教
在[电路设计示教]对话框中，针对贴片资料中的电路展开量，可求出与实际基板之间展开量的差异，将这
个差异作为电路展开量的补正量进行示教，以使电路在正确的位置展开。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片示教]画面中按[电路] - [开始示教]
的顺序触摸，显示[电路设计示教]对话框。
十字标记操作模式
微调动作移动模式
第 4 章 操作篇
4-15. 示教
394
记号
名称
说明
(a)
示教点 显示进行电路设计示教的位置。
(b)
电路 ID 显示示教对象的电路 ID。
触摸文本区域输入，或触摸 / 更改。
(c)
BOC ID
显示补正电路基准位置的 BOC/领域标记 ID。
可触摸文本框，或触摸 / 更改 ID。
(d)
移至展开位置
摄像机移动到对象电路基准位置的展开位置。
(e)
待机时间 设定操作[连续]时的各点上摄像机的待机时间。
可输入 0～9.9 (sec)的值。
(f)
连续
连续显示电路的展开位置。
(g)
坐标值列表 显示进行示教处理前后各电路 ID 的展开位置数据。
•
电路位置：贴片数据中的电路展开量（
X
，
Y
，角度）
•
电路位置补正值：贴片数据中的电路展开量的补正值（
dX
，
dY
，
d
角度）
•
电路基准坐标：显示各电路在基准电路中的基准坐标位置。
•
示教展开量：显示进行电路展开所需的展开量示教结果。在
相对于基准坐标位置的电路点上指定坐标位置，将自动决定
对象电路的电路展开量。但角度需要事先指定。
可双击示教展开量角度 (deg)的文本框进行输入。
(h)
基准位置取得
／展开位置取得
／复原
•
基准位置取得：将摄像机图像的中心十字标记位置作为电路
的基准坐标位置导入，然后更新坐标值列表。
•
展开位置取得：将摄像机图像的中心十字标记位置作为展开
坐标数据导入，然后更新坐标值列表。
•
复原：将示教对象的电路
ID
的示教展开量恢复为示教前的
值。
(i)
保存并结束 保存所有示教位置的补正量，关闭[电路设计示教]对话框。
