第 4 章 操作篇
4-11. 编辑生产程序
220

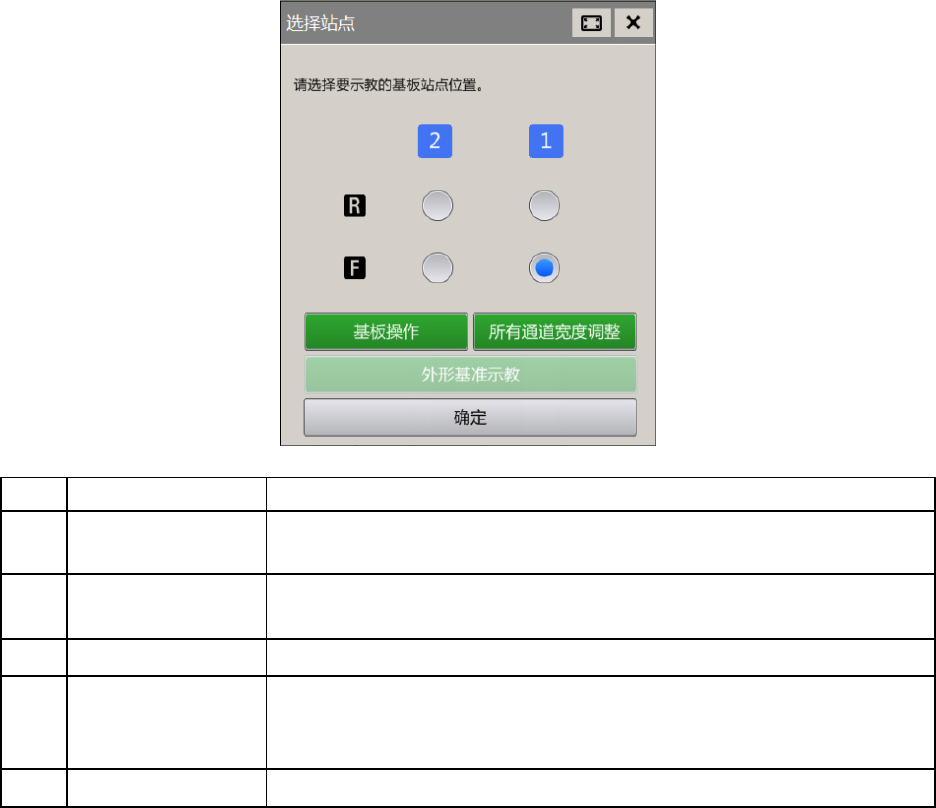

［选择站点］对话框
在［编辑生产程序］菜单画面中触摸共通面板的［选择站点］，即显示［选择站点］对话框。
记号
名称
说明
(a)
选择站点按钮 用按钮选择要在示教中使用的站点位置（单元编号 [1] 或 [2] 、以及通道号
[F]或 [R]）。
(b)
基板操作 显示[基板操作] 对话框，以便进行示教将使用的基板将传入到站点位置。
[基板操作] 对话框的详情，请参阅「4-6-4. 元件贴片确认」。
(c)
所有通道宽度调整
根据编辑中的生产程序中定义的基板尺寸，进行通道宽度的调整。
(d)
外形基准示教 生产程序设定为使用基板停止器时，需要示教针对基板停止器的基板端
位置。
有关外形基准示教的详情，请参见「4-15-5 外形基准示教」。
(e)
确定
确定选择的站点，关闭对话框。
第 4 章 操作篇
4-11. 编辑生产程序
221
4

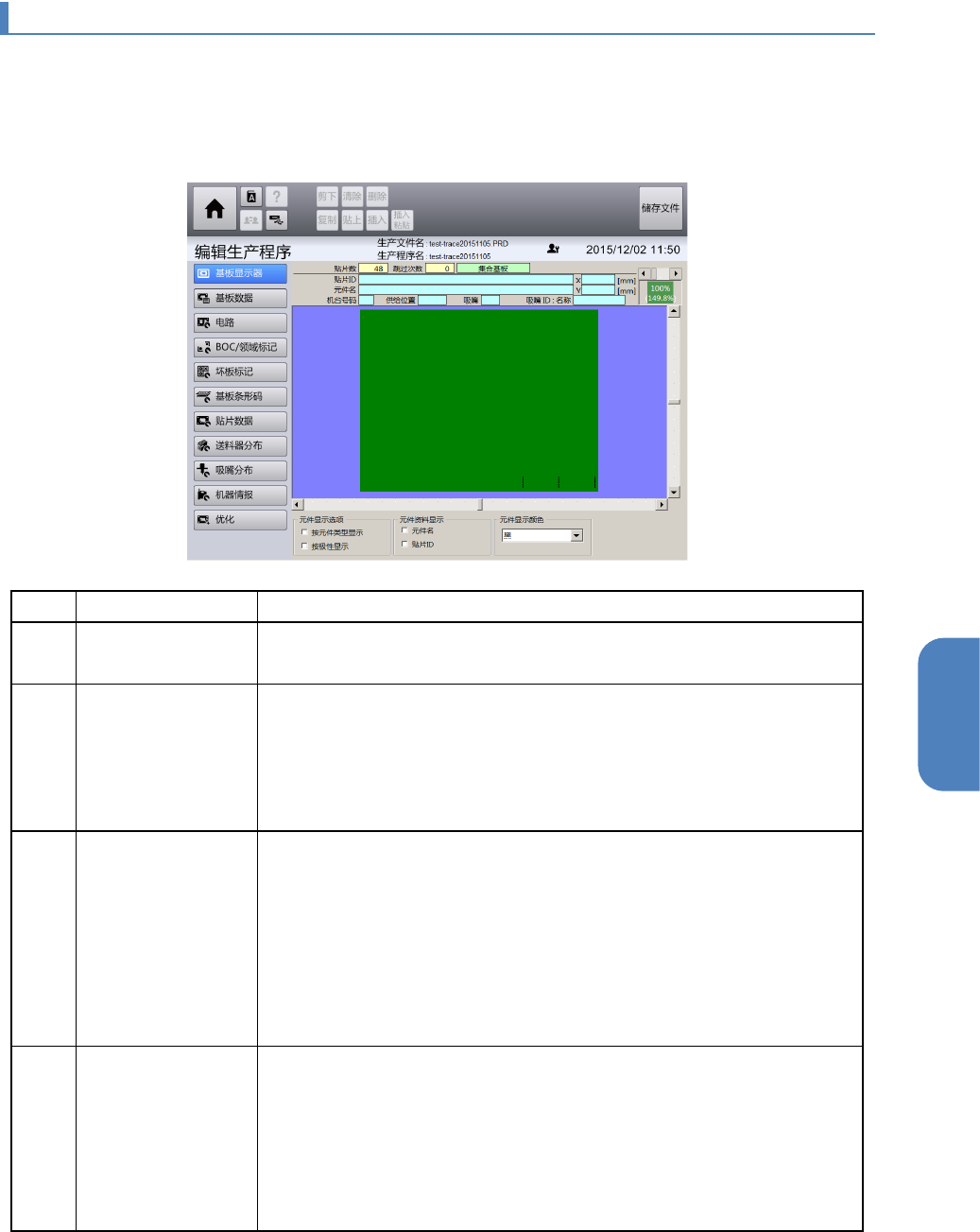

4-11-2. 基板显示器显示
显示[文件管理]菜单中打开的生产程序之基板上元件贴片示意图。
可显示元件的元件名，贴片 ID，使用吸嘴等。
触摸[编辑生产程序]画面左侧的子菜单面板中的[基板显示器]，显示[基板显示器]画面。
记号
名称
说明
(a)
元件绘制范围
（贴片示意图）
显示基板上元件的贴片示意图。
(b)
基板信息区域 1 显示元件绘制区域中显示的基板信息。
•
贴片数：显示贴片的总元件数。
•
跳过次数：显示跳过的贴片数。
•
基板种类：显示当前的基板种类是单板还是集合板。
关于集合板的详情，请参阅「4-11-7. 电路展开信息编辑」。
(c)
基板信息区域 2 触摸元件绘制区域中显示的元件后显示。
•
贴片
ID
：显示元件的贴片
ID
。
•
元件名：显示元件的元件名。
•
XY
坐标：转换为实际基板上的
X
，
Y
坐标后显示。
•
机台号码：显示元件的机台号码。
•
供给位置：显示元件的供给位置编号。
•
吸嘴：显示元件的吸嘴号。
•
吸嘴
ID
：名称：显示元件的吸嘴
ID
和名称。
(d)
显示倍率更改区域 更改元件绘制区域的显示倍率。向右滚动则放大显示，向左滚动则缩
小。
滚动条下面会显示倍率。
•
上层：当前的倍率
•
下层：与实际基板大小相当的倍率
放大图像后，(a) 中显示的区域将显示为蓝色。
第 4 章 操作篇
4-11. 编辑生产程序
222
记号
名称
说明
(e)
元件显示选项 勾选此项，即按照元件类型，极性分别显示。
(f)
元件资料显示 勾选此项，将在元件绘制区域显示元件名，贴片 ID。
(g)
元件显示颜色
从下拉列表中选择元件绘制区域中显示的元件显示颜色。
基板显示器画面的操作
显示基板显示器画面后，将在各自的区域中显示[贴片元件数]，[跳过次数]，基板种类，编辑中文件的种
类。
请在操作前滑动显示倍率更改区域的滚动条，更改为容易操作的倍率。
在元件绘制区域（贴片示意图）中搜索要确认的元件时
在元件绘制区域（贴片示意图）中触摸要确认的元件。将在基板信息区域 2 的淡蓝色单元格中显示元
件信息。
