第 4 章 操作 篇 4- 11. 编辑生产程序 243 4 4- 11 - 9. 送料器分 布编辑 触摸 [ 编辑生产程序 ] 菜单画面 左侧的子菜单面板中 的 [ 送料器分布 ] ，显 示 [ 送料器分布 ] 画面 。 项目名称 说明 2 显示 各个单元的供给位置编号 。 1 ALT 有 ALT （ 元件供给位置备用） 时， 显示 ALT （元件供给位 置备用）源的供给位 置 编号。 元件名 显示配置元件的 元件名。 确认无法完全显…
第 4 章 操作篇
4-11. 编辑生产程序
242
项目名称
说明
dX (mm)/ dY (mm)
输入相对于元件贴片坐标的微调用 XY 补正值，
X 补正值输入范围-1200.00mm～1200.00mm，
Y 补正值输入范围-999.999 mm ～ 999.999 mm。
d 角度 在 -359.999°～359.999° 的范围内输入相对于元件贴片角度的微调用角度
补正值。
高度补正
在
-999.999mm
～
999.999mm
的范围内输入元件贴片高度调整用补正值。
BOC/ 领域标记 ID 在 0～500 的范围内输入各步骤中使用的 BOC/ 领域标记组的 ID。
电路 ID 在 0～500 的范围内输入各步骤中使用的电路 ID。
如果是集合板，则在所有步骤的[电路]中输入 1，然后进行优化。
优化完成后，将在[电路]中显示该步骤所属电路的 ID。
要恢复为单板时，重置后在所有步骤的
[
电路
]
中输入
0
。
坏板标记 ID 在 0～500 的范围内输入各步骤中使用的坏板标记位置 ID。不使用时输入
0。
跳过编号 在 0～9 的范围内输入跳过条件。要无条件贴片的，各步骤输入 0，无条件
跳过时输入 7。
其他号码，根据
[
生产补助
]
菜单的步骤跳过的设定，进行跳过。
层 同级别的步骤贴片完成后，转移到下一级别的步骤贴片。
Recovery Flag GRP
没有指定贴片的优先顺序的元件集合组。将以优化的层的值为基准进行编
号。
路径 # 元件吸取，贴片这一系列动作称为路径，在 1～10,000 的范围内显示元件
的贴片顺序。按通常优化编号。
供给顺序 在 1～16 的范围内显示各步骤所属路径中的吸取顺序。按通常优化编号。
贴片顺序 在 1～16 的范围内显示各步骤所属路径中的贴片顺序。按通常优化编号。
吸嘴号 在 1～16 的范围内表示吸取，贴片元件的吸嘴所在的吸嘴号。按通常优化
编号。
贴片
ID
根据需要输入贴片
ID
。
试打 运转模式为 [试打] 时，如果选择了[指定贴片点]作为试打范围，需选择要
贴片的步骤。
•
是：选择
[
指定贴片点
]
时贴片。
•
否：不贴片。
[贴片数据]画面的操作
关于贴片数据画面操作的详情，请参阅「4-14-5. 制作生产程序」的「新建数据」。
第 4 章 操作篇
4-11. 编辑生产程序
243
4

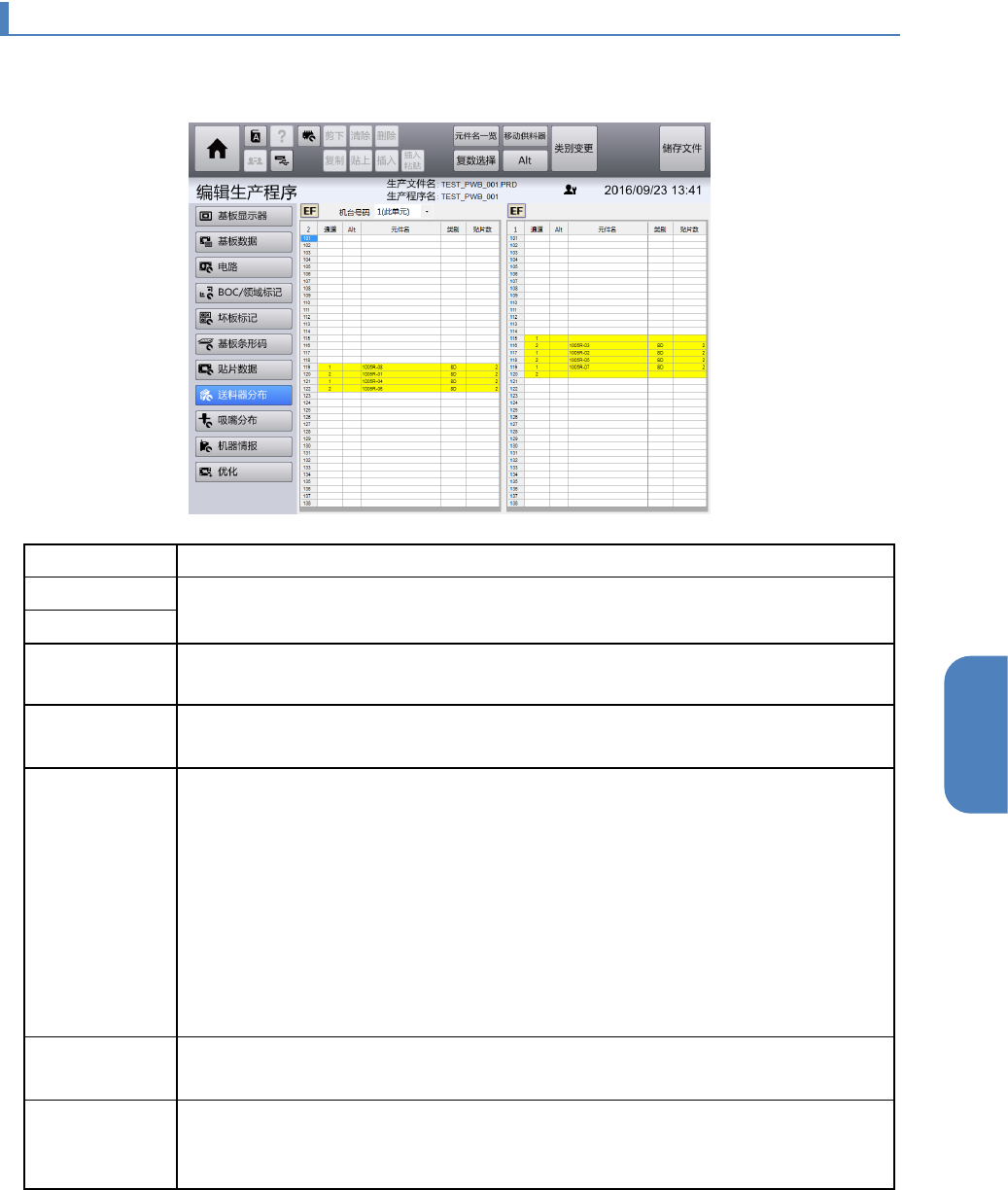

4-11-9. 送料器分布编辑
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[送料器分布]，显示[送料器分布]画面。
项目名称
说明
2
显示各个单元的供给位置编号。
1
ALT
有 ALT（元件供给位置备用）时，显示 ALT（元件供给位置备用）源的供给位置
编号。
元件名 显示配置元件的元件名。
确认无法完全显示的长元件名时，触摸
[
元件名
]
，即会弹出显示元件名。
类别 显示使用的带式供料器类别。
•
8
：
8mm(
单轨・双轨未设定
)
•
8S:8mm
单轨送料器
(EF
系列
)
•
8D:8mm
双轨送料器
(EF
系列
)
•
E12
～
E32:12mm
～
32mm (EF
系列
)
•
E4
：
4mm (EF
系列
)(
注
1)
•
R8
：
8mm
单轨送料器
(RF
系列
)
•
R12
～
E32: 12mm
～
32mm (RF
系列
)
适用相同料带宽度的送料器之间，通过[类别变更] 按钮的操作可以改换种类。
※详细说明，请参见「4-11-1.共通面板的操作」的[种类变更]对话框。
贴片数 显示配置元件的贴片数量。
如果该元件还配置于其他单元格或贴片头上，将在贴片数量前显示「*」符号。
取得供料器配
置
从 IFS 服务器取得当前装置的台架上安装的供料器信息，以该供料器的配置为基
础更新生产程序上的供料器分布。
仅在使用
IFS-NX
的误安装防止功能（选项）时才显示此项。
注 1 4mm 送料器(EF 系列)为特殊订货配套装置 (详情敬请咨询)。
第 4 章 操作篇
4-11. 编辑生产程序
244
Tips
如在送料器分布画面上双认配置有元件的供认部的行，将认移到认象元件的
[
认认数据认
]
画
面。
机台号码
对编辑送料器分布的机台号码进行设定。通常不需要编辑。
元件颜色说明
显示配置元件的颜色说明。
制作
ALT
（元件供给位置备用）
1
从供应部列表选择制作
ALT
（元件供给位置备用）的供应装置的供应位置编号。
2
触摸共通面板的
[Alt]
。
3
选择供应部列表的要制作
ALT
（元件供给位置备用）供给位置备用的供应位置编号。
ALT（元件供给位置备用）的供应装置即被创建。
删除 ALT（元件供给位置备用）时，从供应部列表中选择要删除的供应部的供应位置编号。
4
触摸共通面板的
[Alt]
。
颜色
种类
黄色
淡蓝色
盒带
盒带
