第 4 章 操作篇
4-17. 机器设置
477
4

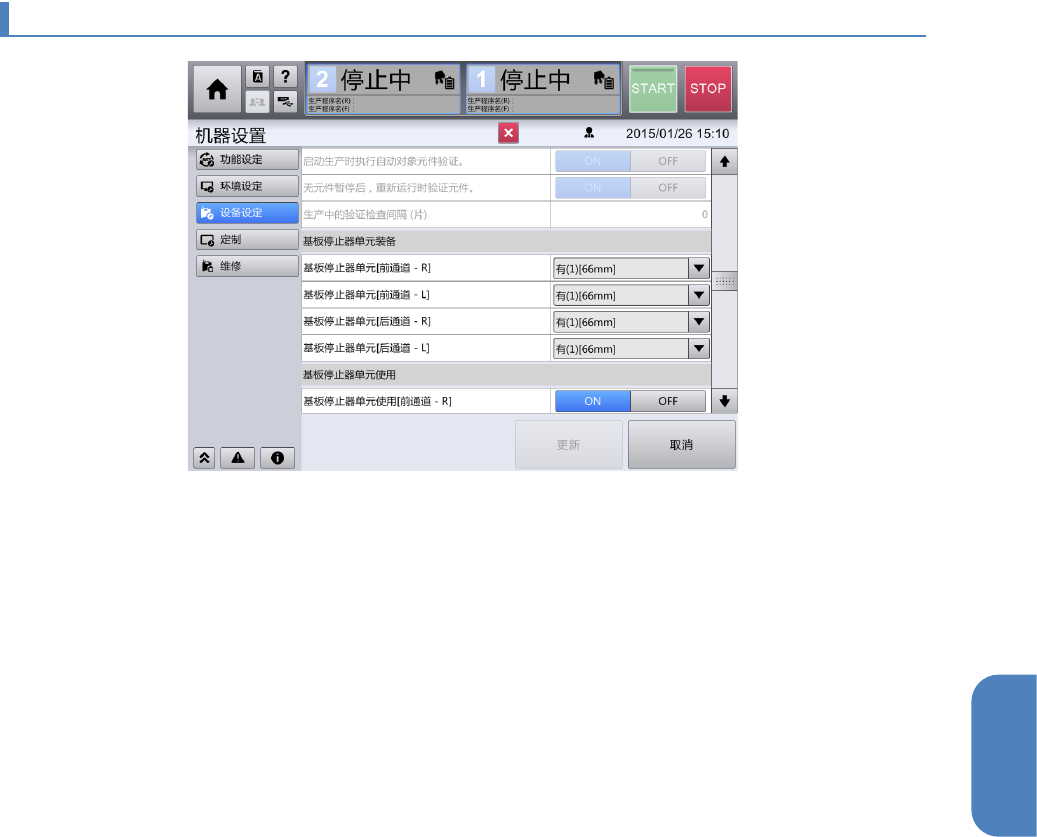

4-17-37. 基板停止器单元使用
基板停止器单元使用（
[
前通道
-R]
）（
[
前通道
-L]
）（
[
后通道
-R]
）（
[
前通道
-L]
）
各站点上，要在装置中将默认设定使用基板停止器时，需选择 ON。
选择 ON 后，即可在手动控制画面中进行停止器的操作。
另外，通过来自生产支援系统的主机通信功能，可在机器端读出使用停止器的设定。
实际是否使用停止器进行生产，以生产程序端的设定为优先。
按站点设定。
(初始值: OFF)。
第 4 章 操作篇
4-17. 机器设置
478

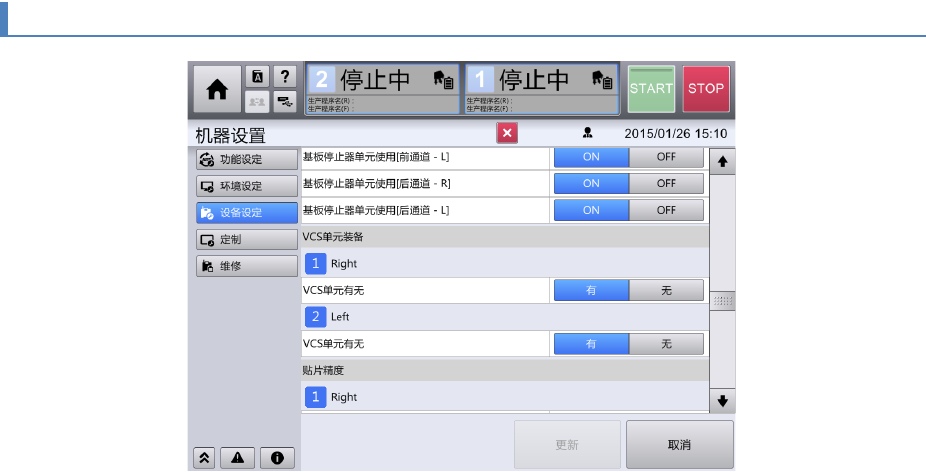

4-17-38. VCS 单元装备
VCS
单元有无
在通用贴片头的元件识别中如果装备有要使用的 VCS 相机（固定相机）单元时，需选择「有」。
在高速贴片头上装备有 VCS 相机也可进行生产，但由于元件的吸取位置会向近前侧移动，
因此生产节拍会下降。
VCS 相机的安装、拆卸时必须进行机械变更。
「无」：未装备 VCS 相机
「有」：装备有 VCS 相机
按单元设定。
(初始值: 无)。
第 4 章 操作篇
4-17. 机器设置
479
4

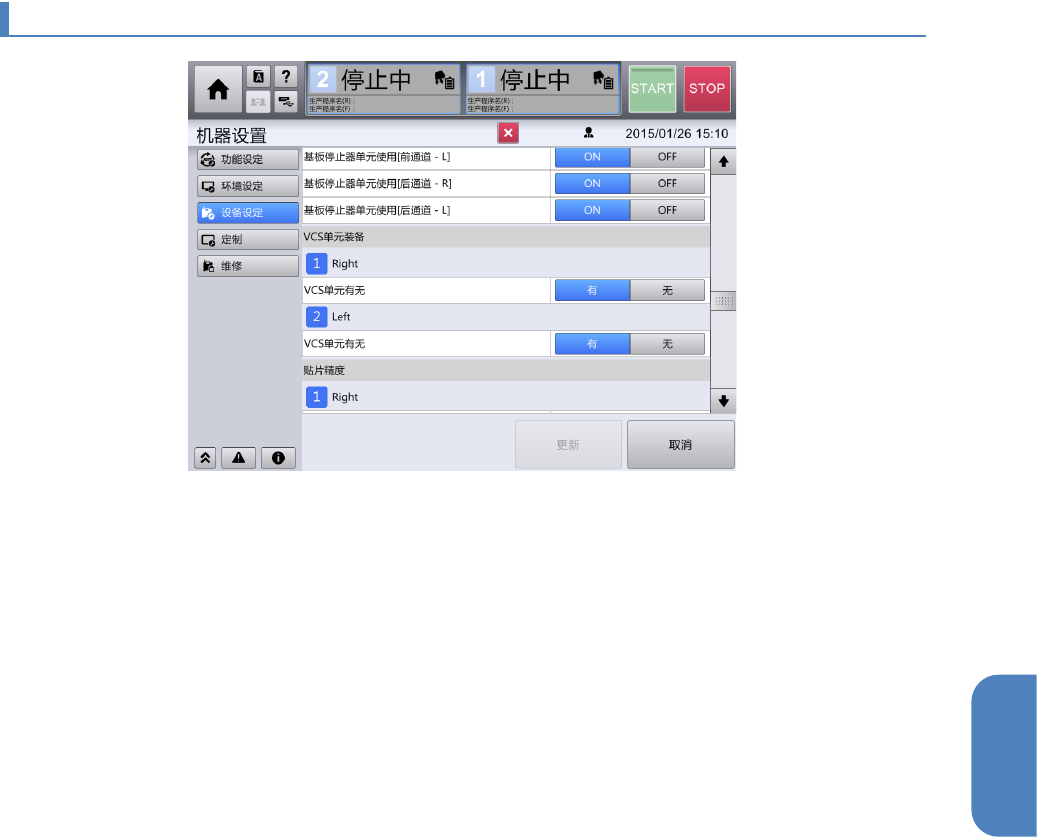

4-17-39. 贴片精度
高精度贴片模式
选择 ON 时，高速贴片头通过对贴片头轴的旋转，可精密控制元件贴片角度，进行贴片。
设定为 ON 后，生产节拍会下降。
仅高速贴片头可设定此项。
（通用贴片头可按照元件类别，在元件数据里设定高精度模式。）
按单元设定。
(初始值: OFF)。
