第 4 章 操作篇
4-6. 生产补助
92
4-6. 生产补助
在顶部菜单中触摸[生产补助]后，将显示[生产补助]菜单。
[生产补助]菜单中有以下内容。
菜单
操作
错误处理 生产过程中发生警报时，通过确认，修改与错误内容相关的数据，调出可应对的
功能。
确认贴片点
通过图像监视器
及
NC
监视器确认当前生产中的生产程序内容。
吸嘴确认 确认生产过程中发生的 NG 吸嘴，吸取率降低的吸嘴，更换 ATC。
元件贴片确认
确认元件的贴片位置，对没有贴片的元件进行补料贴片。
元件吸取调整 确认自动吸取位置补正的结果，执行吸取位置的示教。
标记数据示教 执行各种标记信息的示教。
贴片数据示教 执行元件贴片位置的示教。
跳过 更改生产条件中的跳过指定。
第 4 章 操作篇
4-6. 生产补助
93
4
4-6-1. 错误处理

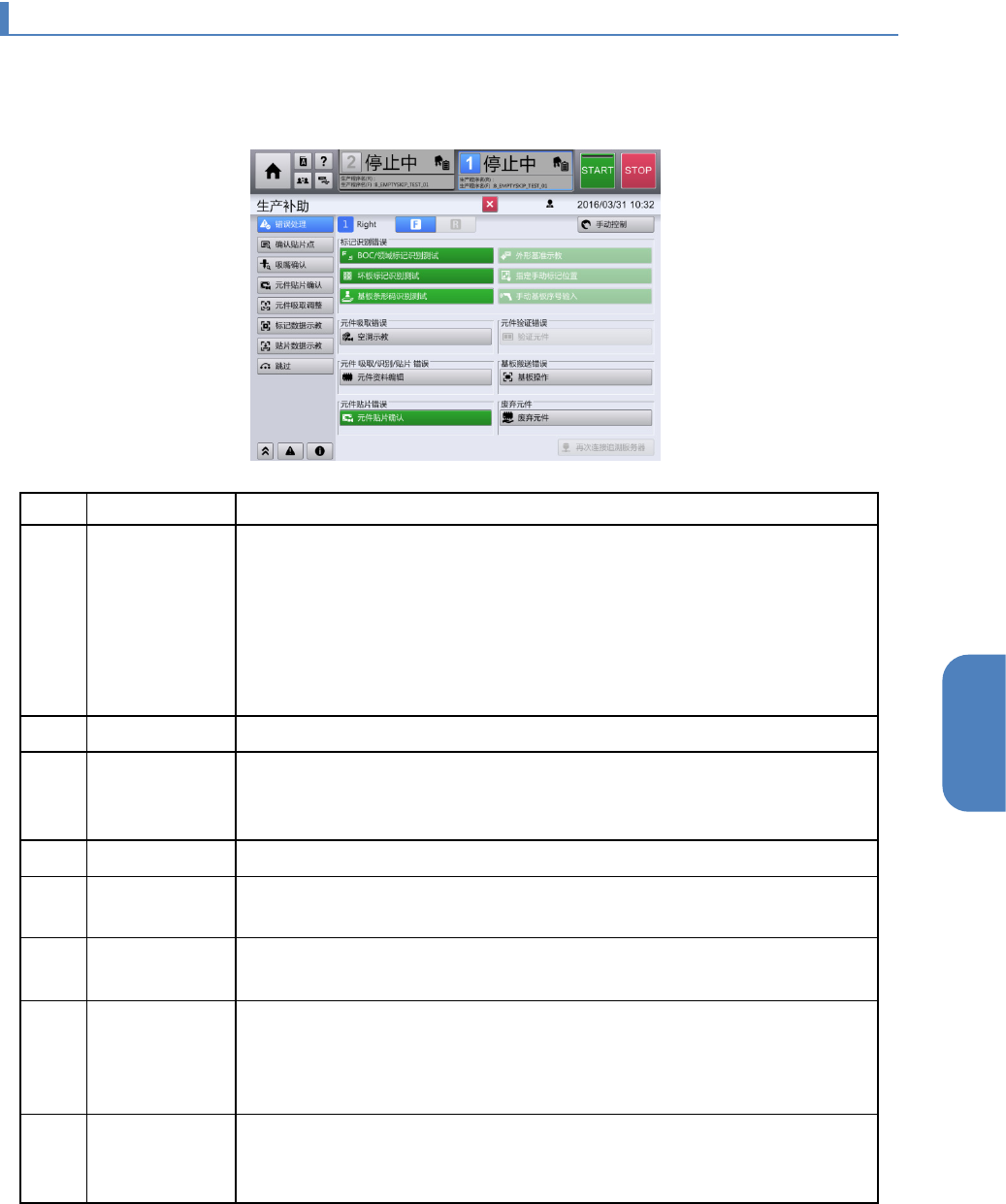

触摸[生产补助]画面子菜单面板中的[错误处理]，显示[错误处理]画面。
[错误处理]画面中，将根据生产过程中（运行中）发生的错误内容，显示相应的功能对话框，通过各对话
框中的操作恢复为生产状态。
记号
名称
说明
(a)
标记识别错误 触摸[BOC/领域标记识别测试]，[坏板标记识别测试]，[指定手动标记位
置]、[外形基准示教]，显示发生标记识别错误时的处理对话框。
触摸［基板条形码识别测试］、［手动基板序号输入］，即显示发生基板
代码识别错误时的处理对话框。（仅在使用生产管理系统，或者事件通知
的追溯功能（选项）时显示。）
详情请参看「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能的
使用（选项）」。
(b)
元件吸取错误 触摸[空洞示教]，显示发生元件吸取错误时的处理对话框。
(c)
元件吸取、识
别、贴片错误
触摸[元件示教]，显示在元件的吸取、识别、贴片的一系列处理中发生错
误时的处理对话框。
详情参见「
4-15-1.
编辑生产中的元件数据」
(d)
基板搬送错误 触摸[基板操作]，显示在基板传送功能发生错误时的处理对话框。
(e)
元件贴片错误 触摸[元件贴片确认]，显示在元件贴片功能发生某些错误时的处理对话
框。
(f)
手动控制 显示[手动控制]菜单。
仅在用户级别为[MAINTENANCE（维护）]时，才能操作此项。
(g)
通道选择按钮 触摸 F/R，选择要进行错误处理的通道。
选择操作对象通道，只限于通过[BOC/领域标记识别测试]，[坏板标记识
别测试]，[元件贴片确认]（但仅在没有带回元件错误发生时）的各按钮所
显示的对话框，才可指定。在除此以外的对话框中，通道会自动选择。
(h)
元件验证错误 触摸[验证元件]，即显示生产中如果元件验证检查时发生了某种错误时的
对策处理对话框。
有关详情，请参见后述的「4-6-9. 验证检查（选项功能）」
第 4 章 操作篇
4-6. 生产补助
94
记号
名称
说明
(i)
废弃元件 触摸[废弃元件]，即显示自动或手动将生产中贴片头上吸取的元件取下时
的对策处理对话框。
有关详情，请参见后述的「4-6-10. 废弃元件」
(j)
再次连接 IFS
服务器
IFS 服务器与装置之间的网络发生通信错误时，进行与 IFS 服务器的重新
连接处理，使通信状态恢复。（仅在使用 IFS-NX 的联机连接功能（选
项）时才显示。）
未发生通信错误时，无法执行此项。
(k)
再次连接事件
通知处
事件通知处与装置之间的网络发生通信错误时，执行与事件通知处的重新
连接处理，使通信状态恢复。（仅在使用事件通知功能（选项）时才显
示。）
未发生通信错误时，无法执行此项。
