第 4 章 操作 篇 4- 6. 生产补助 126 跳过画面的基本操作 供给部 的跳过 触摸 [ 供给部 ] 选项卡，在显示 的供给部跳过列表上 ，进行勾选，触摸 [ 跳过 ] 后， 即 根据 该 勾选 过的 供 给部 贴片步骤，生产时予以跳 过。 贴片资料中的跳过 触摸 [ 步骤 ] 选项卡，在 显示的步骤跳过列表 上， 勾选 步骤编号，触摸 [ 变更 ] 后， 即会将该勾选的 未设 定跳过编号的 贴片 步骤，在生 产时予以跳…
第 4 章 操作篇
4-6. 生产补助
125
4
[

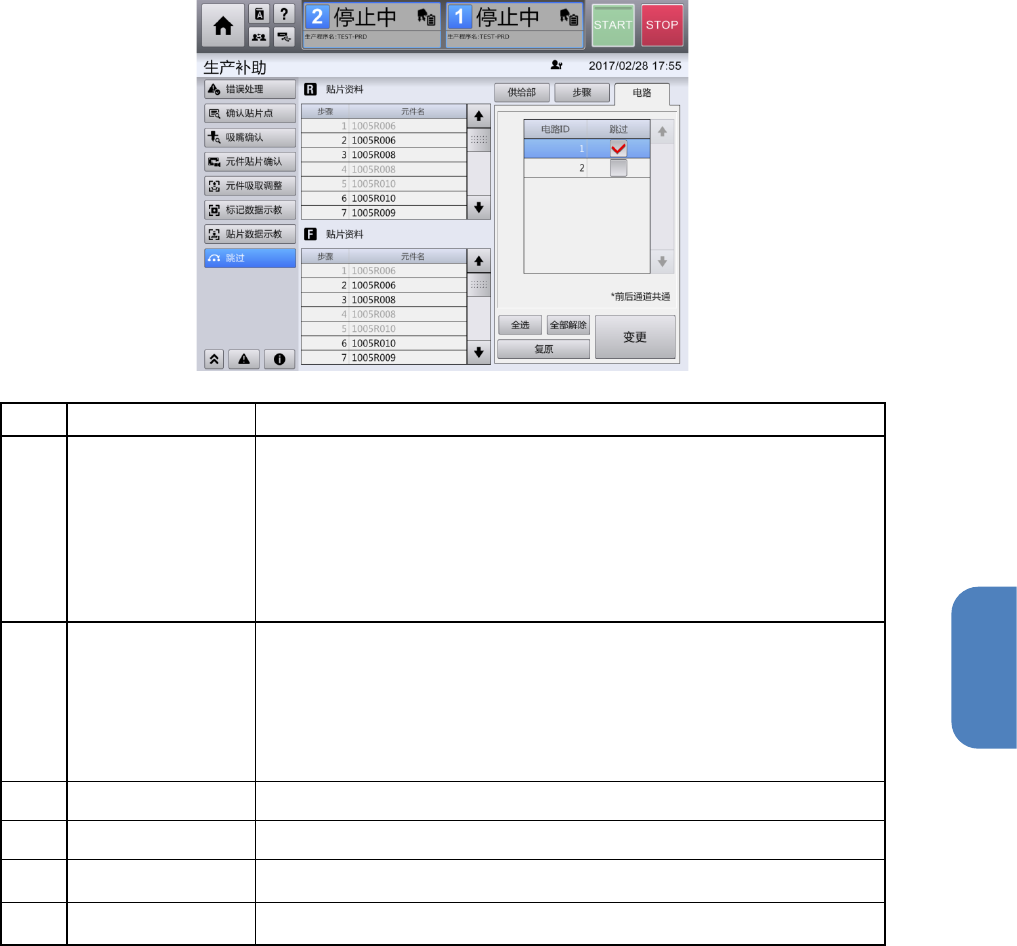

电路
]
选项卡
对各个电路进行跳过设定（装置整体设定）。
记号
名称
说明
(a)
贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过
ON
）和黑色（跳过
OFF
）文字显示。
(b)
电路跳过列表 触摸电路选项卡即显示。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
•
电路
ID
：显示电路
ID
（最多
500
个）。显示生产程序中注册的
所有电路
ID
。
•
跳过：显示跳过状态。选中后变为跳过
ON
。
(c)
全选 装置整体所设定的跳过状态，全部变为跳过 ON。
(d)
全部解除 将对整体装置设定的跳过状态，全部解除。
(e)
复原 将对整体装置设定的变更跳过状态，复原为变更前状态。
(f)
变更 更改为设定的跳过指定。
第 4 章 操作篇
4-6. 生产补助
126
跳过画面的基本操作
供给部的跳过
触摸[供给部]选项卡，在显示的供给部跳过列表上，进行勾选，触摸[跳过]后，即根据该勾选过的供
给部贴片步骤，生产时予以跳过。
贴片资料中的跳过
触摸[步骤]选项卡，在显示的步骤跳过列表上，勾选步骤编号，触摸[变更]后，即会将该勾选的未设
定跳过编号的贴片步骤，在生产时予以跳过。
电路跳过
触摸[电路]显示[电路跳过列表]，勾选[跳过]，触摸[变更]后，所勾选的电路 ID 的电路的贴片步骤，
将在生产时跳过。
Tips
在操作
[
跳过
]
画面后切换为其他菜单时，将显示确认消息。
第 4 章 操作篇
4-6. 生产补助
127
4
4-6-9. 验证元件（选项功能）
元件验证功能可在生产前对要贴片的元件进行电气检查，事先发现以下：
• 元件有误
• 极性有误
• 供料器的安放位置有误
等情况，用于事先防止元件的误贴片。
Tips
如果吸取位置，供给方向等有误，可能无法进行正确的检查。
通用贴片头不能执行验证检查。
对象元件
检查对象元件如下。
1) 电极为 2 极，位于底面且对边的元件
2) 电极间的间隔为 5.0mm 以下(高速(S16)贴片头时)
3) 元件尺寸：0402～□5.0mm 以下(高速(S16)贴片头时)
检查对象元件的类型如下。
・方形芯片
・叠层陶瓷电容器
・钽芯片电容器
・芯片薄膜电容器
・2 针二极管(※1)
※1 二极管仅限一般整流用二极管(发光二极管及稳压二极管除外）
检查项目
检查项目为以下 3 种，1 个元件可检查的项目为以下中的一种。
检查项目
测量范围
测量精度
电阻
10Ω
～
1MΩ
±5%(
※
2)
电容量
100pF
～
100μF
±20%(
※
2)
二极管极性
顺向电压
1.8V
以下
开路电压
0V
～
4.3V
-
※2:测量精度是指对于对象元件的容许误差的测量误差，制作程序时的上限值，下限值，输入值
必须考虑该因素。
（例）：对于电阻误差为±5%的方形芯片，要在上限值中输入 10，下限值中输入(-)10。
