第 4 章 操作 篇 4- 14. 数据制作步骤 317 4 10 触摸 [ 下一页 ] 。 显示 [ 识别数据编辑 ] 画面。 11 输入 [ 识别资料编辑 ] 画面中的 [ 本体设定 ] 的各项目。 12 触摸 [ 下一页 ] 。 显示 [ 识别 测试 ] 画面。 [ 识别测试 ] 选项卡，可 在 [ 吸取、废弃 ] 画面 中吸取有元件时，使用 [ 识别资料编辑 ] 画面中制作的元件 识别 数据，对元件进行识别 测试 。 [ 元件识…
第 4 章 操作篇
4-14. 数据制作步骤
316
6
选择
[
供给形式名称
]
、
[
供应角度
]
、
[
元件数
]
。
7
选择
[
供料器信息
]
的
[
料带种类
]
、
[
料带宽度
]
、
[
料带间距
]
。
8
触摸
[
下一页
]
。
显示
[
吸取、废弃
]
画面。
根据摄像机图像制作、编辑元件数据时，要用吸嘴吸取元件。
9
触摸
[
下一页
]
。
显示[影像存取]画面。
第 4 章 操作篇
4-14. 数据制作步骤
317
4
10
触摸
[
下一页
]
。

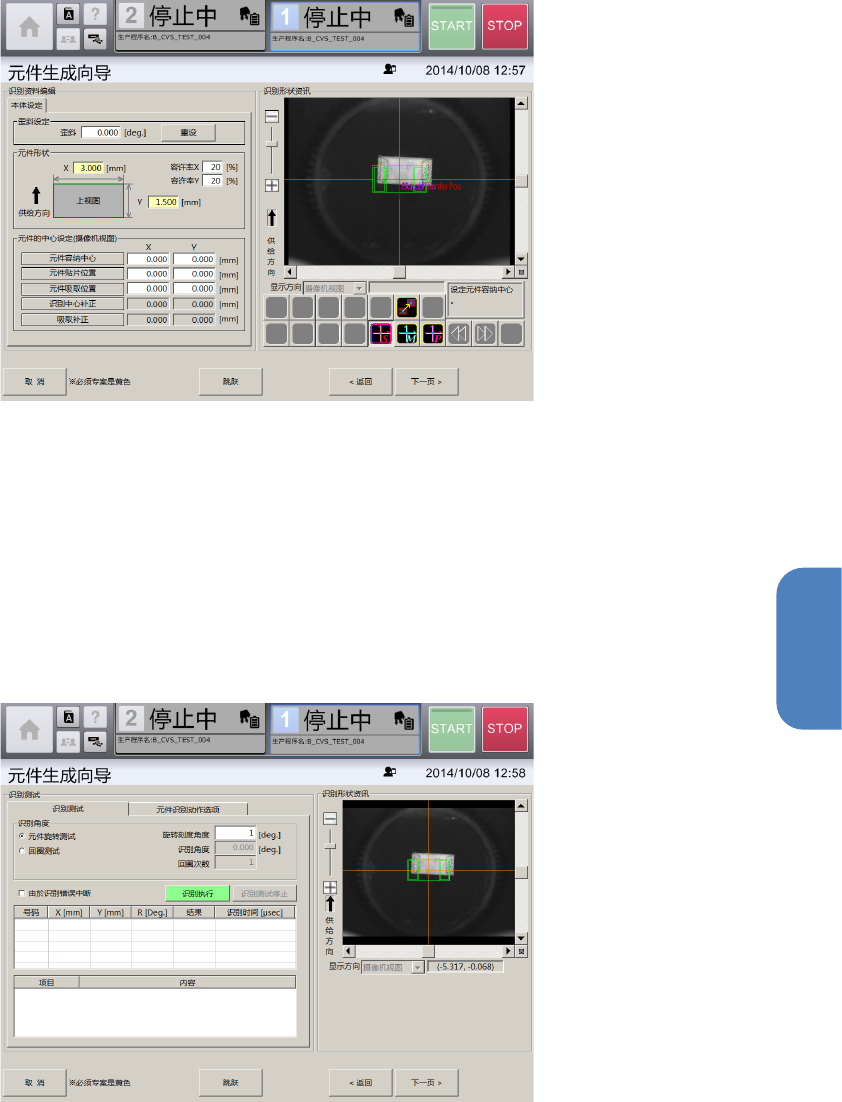

显示[识别数据编辑]画面。
11
输入
[
识别资料编辑
]
画面中的
[
本体设定
]
的各项目。
12
触摸
[
下一页
]
。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取有元件时，使用[识别资料编辑]画面中制作的元件
识别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
第 4 章 操作篇
4-14. 数据制作步骤
318
13
触摸
[
下一页
]
。

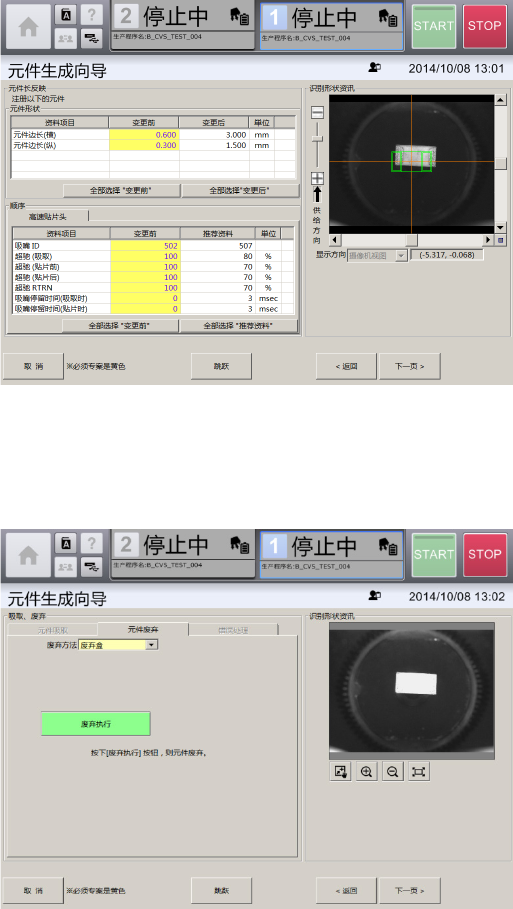

在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐
数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
14
触摸
[
下一页
]
。
如果在贴片头吸取元件的过程中，则显示[吸取、废弃]画面。
废弃吸取中的元件。
