第 4 章 操作 篇 4- 9. 手动控制 178 旋转座 RT 轴的相对移动 1 触摸 [ 相对移动量 ] 文本框，输入从当前位置的相对移动量。 触摸 [ 相对移动量编辑 ] 的 / ，可增减 移动量。 2 触摸 [ 相对坐标移动 ] 。 RT 轴将旋 转至 [ 相对移动量 ] 中指定的位置。 3 触摸 [ 关闭 ] 。 关闭对话框，返 回 [ 贴片头控制 ] 画面 。 Tips 轴动作过程中无 法操作画面。 旋转座 RT 轴的微…
第 4 章 操作篇
4-9. 手动控制
177
4

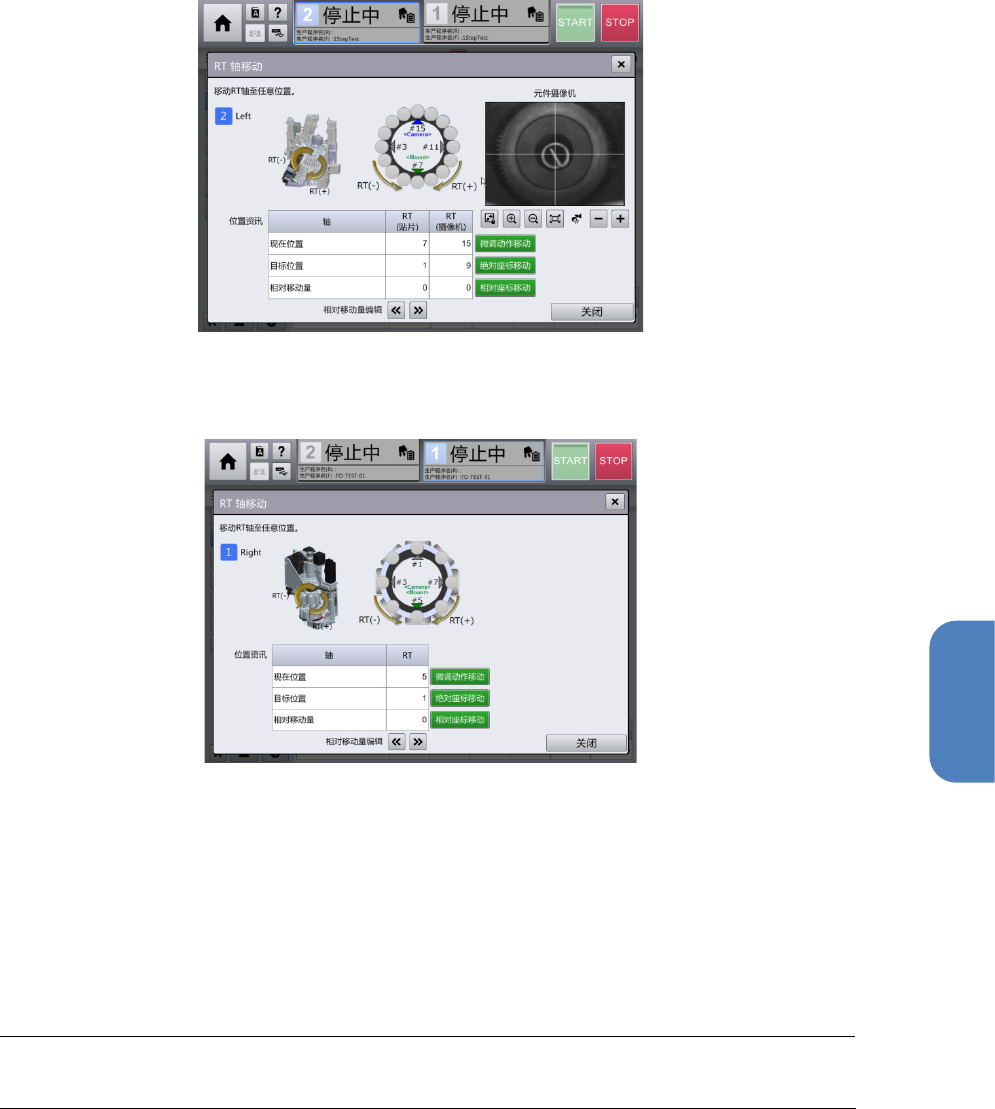

贴片头类型为高速时
贴片头类型为通用时
1
触摸
[
目标位置
]
文本框，输入移动目标位置。
2
触摸
[
绝对坐标移动
]
。
RT 轴将旋转至[目标位置]中指定的位置。
3
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
轴动作过程中无法操作画面。
第 4 章 操作篇
4-9. 手动控制
178
旋转座 RT 轴的相对移动
1
触摸
[
相对移动量
]
文本框，输入从当前位置的相对移动量。
触摸[相对移动量编辑]的 / ，可增减移动量。
2
触摸
[
相对坐标移动
]
。
RT 轴将旋转至[相对移动量]中指定的位置。
3
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
轴动作过程中无法操作画面。
旋转座 RT 轴的微调移动
1
触摸
[
微调动作移动
]
。
显示微调移动的软键盘。
2
指定旋转速度。
触摸[低速]、[中速]、[高速]中的任意一个。
3
触摸软键盘的旋转方向键。
RT 轴将向触摸的方向键方向旋转。
4
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
第 4 章 操作篇
4-9. 手动控制
179
4

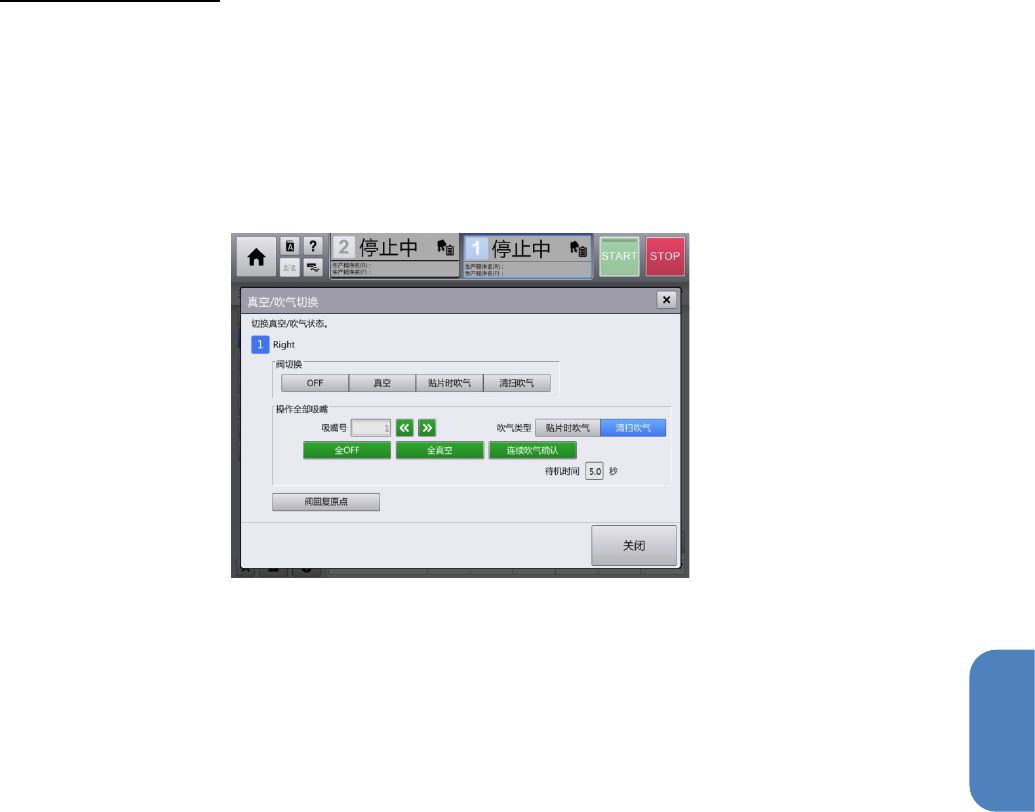

贴片头气体的切换操作
切换当前贴片位置上的吸嘴气压。
1
触摸
[
贴片头控制
]
画面的
[VAC]
。
显示[真空/吹气切换]对话框。
贴片头类型为高速时
