第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
536
与现有机器的不同点
• 现有机器在检测出搭接点时会在搭接点暂停，用户需要通过按下点按钮手动确定搭接点，但 RX-7 在
检测出搭接点时可自动切换到下一个卷筒。（IFS-NX Ver.6.1 以上全机型均为相同规格）
• 不对应通过 HMS 检查搭接空穴的功能。
• 不对应多条形码阅读器、背面多条形码阅读器。
• 基板条形码的种类：不对应一次元条形码。
• RX-7 不进行与 IS 的连接。因此有以下限制。
①不能从 IS 元件数据库取得检测出搭接时的空穴数的设定。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
537
4

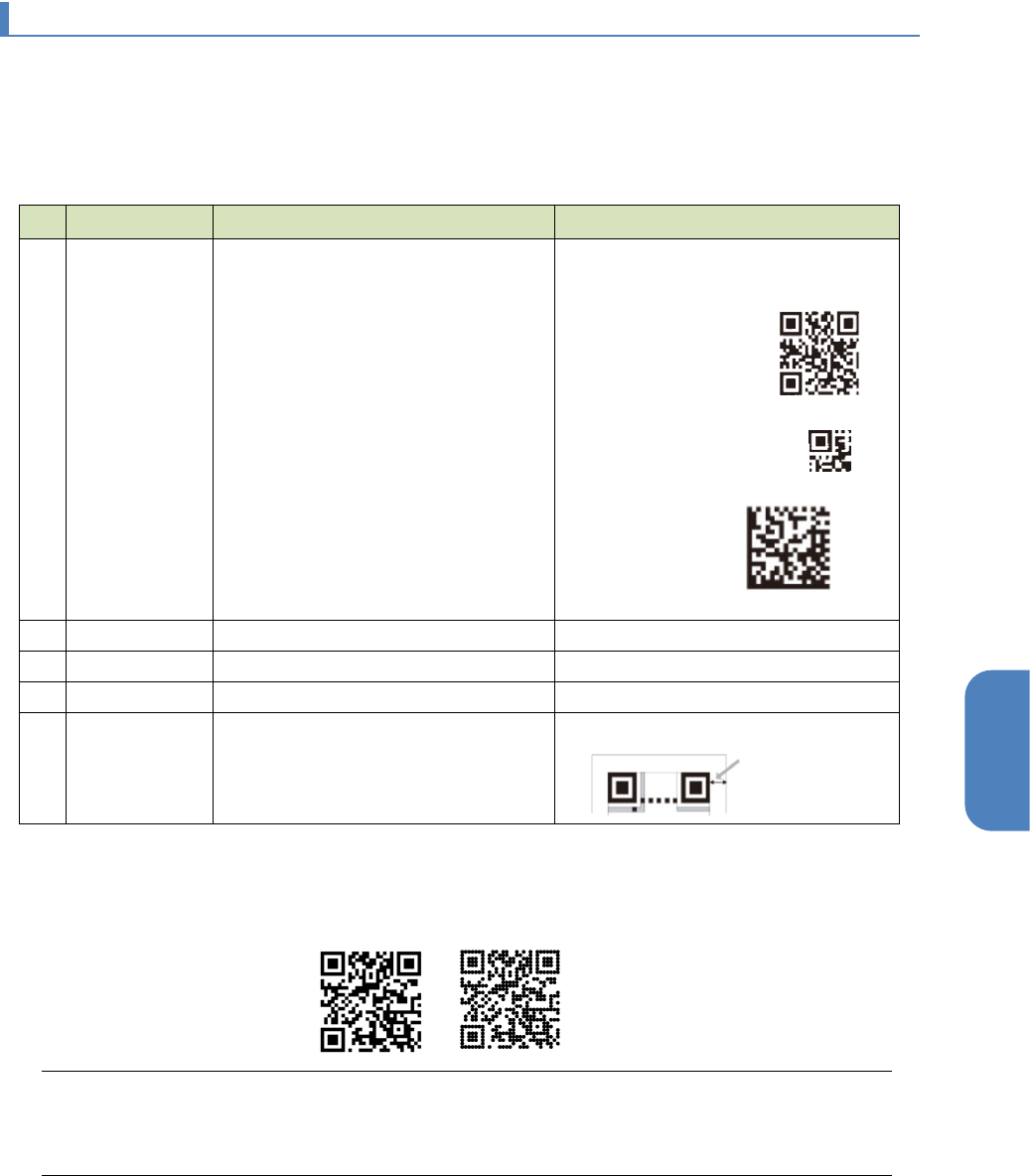

4-19-2. 基板条形码规格
基板
2
二维码
【
OCC
方式】
(1) 可读入的标记
可通过基板二维码读入的标记规格如下。
No
项目
规格
备注
1
可使用的条形
码（可使用的
代码）
QR 条形码代码(版本 1～版本 7)
MicroQR 代码(版本 M1～M4)
DataMatrix(ECC50、80、100，
140、200)
9×9 ～ 48×48
8×18 ～ 16 × 48
版本 1 = 21 × 21
版本 7 = 45 × 45
QR 条形码代码示例：
MicroQR 条形码代码示例：
DataMatrix 示例：
2
单元格尺寸
0.065mm(5
个点
)
～
0.5mm
3
可使用的字符 仅英文数字 (禁止使用汉字・二进制)
4
最多字符数
*1
250
个字符
5
条形码（代
码）尺寸
□8.0mm 以下 含空白区
*1 IFS-NX 可处理的基板序列号的位数。
2 次元条形码(二维码)除了如下图所示单元格被完全涂色的类型以外，也可识别用点描绘黑色单元格的类
型。这时点的直径要与单元格尺寸相同。
注意
RX-7
不使用
1
次元条形码阅读器。由于
2
次元条形（二维）码是仅可使用
OCC
识别的规格，
因此在制造阶段不进行条形码阅读器的设定。
空白区
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
538
(2) 读入方式
将基板固定在中央缓冲区后，OCC 移动到基板标记校正后的代码位置进行摄像。检测出的标记坐标
将保存到生产程序中。
(3) 学习数据
为进行二维码的高速识别，需先实施二维码的识别参数示教，生成学习数据。学习数据将保存在装
置 HDD 内以及生产程序的压缩数据(ZIP)中。
基板
2
次元条形码的位置
RX-7 可使用的二维码分为以下 2 种。
・基板条形码（基板代码） ： 1 块基板分配 1 个二维码。
・电路条形码（电路代码） ： 基板上的各个电路分别分配 1 个二维码。
（制约）
・基板代码只能定义 1 种。
・电路代码 1 条电路只能定义 1 种。
・1 个生产程序内基板代码与电路代码不能混合定义。
基板代码的模式
电路代码的图案
◆长尺寸基板时
长尺寸基板，由于在上游侧定位时需要读取基板代码，因此基板代码必须印刷在装置的上游侧单元可识别
的位置。电路代码要被印刷在上游侧单元可识别的位置，或对该电路进行元件贴片的单元侧可读取电路代
码的位置。
电路 4 电路 3
电路 2 电路 1
