第 4 章 操作 篇 4- 21. RF_ ETF R 附件 575 4 ④ 插入连接 器后，将锁紧释放杆 向上扳，进行夹紧。 ⑤ EF 系列 电动式供料器的安装 即告完成。 ※由于可能造成附件的 变形、损伤，在将 附件安装在电动式供料 器上的状态下，请 勿在统一更换台车上进 行插拔。
第 4 章 操作篇
4-21. RF_ETFR 附件
574
4-21. RF_ETFR 附件
在统一更换台车(RF)上使用 EF 系列电动式供料器时，需将此附件安装到统一更换台车(RF)上。

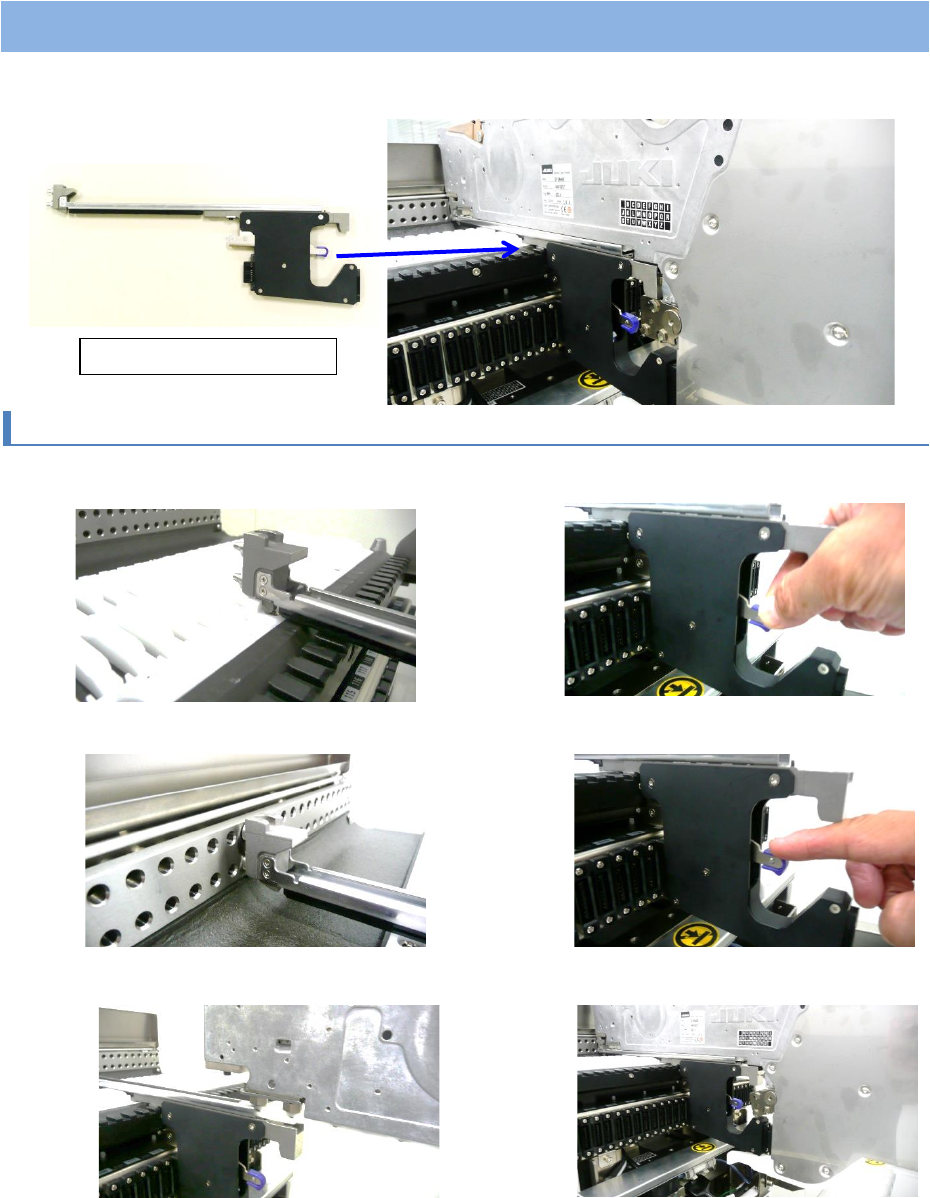

4-21-1. RF_ETFR 附件使用方法
① 将附件的滑动轨道插入统一更换台车(RF)的通道里，将锁紧释放杆向上提，扳开夹紧。
② 将导向销插入固定板中，顶住后，将锁紧释放杆扳下来，夹紧。（附件的安装即告完成）
③ 将 EF 系列电动式供料器的滑动轨道，插入附件的通道里。
RF_ETFR 附件
第 4 章 操作篇
4-21. RF_ETFR 附件
575
4
④ 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
⑤ EF 系列电动式供料器的安装即告完成。
※由于可能造成附件的变形、损伤，在将
附件安装在电动式供料器上的状态下，请
勿在统一更换台车上进行插拔。
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
576
4-22. 外部输出功能的使用（选项）
4-22-1. 功能概述
对 RX-7 中与生产支援系统的外部输出功能相关连的，元件核对信息通知功能以及事件通知功能，说明其
概要。
(1) 外部输出功能
外部输出功能属于生产支援系统的选项功能，是从生产支援系统向 ESSEGI 公司的 ISM (Intelligent
Storage Management System)和用户的 MES (Manufacturing Execution System)等外部系统输出卷轴信
息等数据的功能。
本功能在机器主体一方称为“外部输出功能”。(自 Ver.2.05.00A 以后，将“外部 I/F 系统”改称为“外
部输出功能”，将“外部输出功能”改称为“通知元件核对信息”，将“追溯服务器连接”改称为“事件
通知连接”。)
(2) RX-7 的对应功能
RX-7 主机体的对应内容如下表所示。
关于与 IFS-NX 重复的功能，请参阅「4-19. IFS-NX 的使用（选项）」。
No.
功能概述
主机体对应功能
1
卷轴信息输出
（设备登录）
用条形码阅读机读取卷轴的元件名、序列号和供料器的序列号(可省
略)，将读取的结果通知生产支援系统外部输出功能。
2
误安装防止 使用卷轴信息输出中向生产支援系统外部输出功能传送的卷轴信息（设
备登录）对核对结果进行管理，实现误安装防止功能。
除了使用“卷轴信息输出（设备登录）”的信息以外，其他规格与 IFS-
NX 相同。
3
搭接 利用本体所连接的条形码阅读机读取新旧卷轴的序列号，向生产支援系
统外部输出功能通知搭接信息。
与 IFS-NX 不同，不能将搭接信息与供料器序列号关联存储。如过把到
达接缝前的供料器进行了替换，必须再次进行搭接操作。
除上述之外的规格与 IFS-NX 相同。
4
追溯 使用卷轴信息输出中向生产支援系统外部输出功能发送的卷轴信息（设
备登录）对核对结果进行管理，实现追溯功能。
除上述之外的规格与
IFS-NX
相同。
5
元件剩余数更新 对装置中用于生产的元件消耗数及元件剩余数进行管理。如果与元件剩
余数有关的 ISM 联系处于有效状态，元件剩余数将从 ISM 接收。
当 ISM 联系处于无效状态时，元件剩余数的初始值将是元件数据中设置
的初始值。
