第 4 章 操作篇
4-15. 示教
356
[

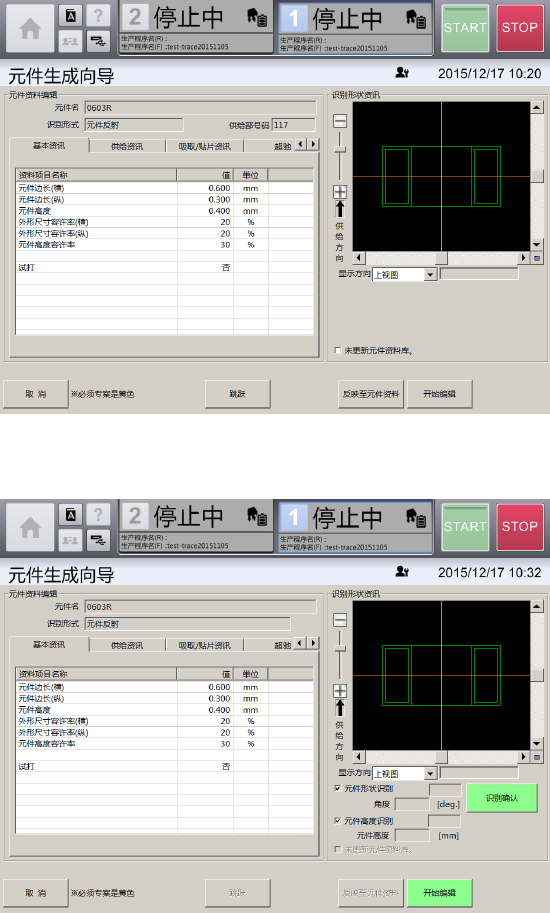

元件资料编辑
]
画面（
[
供料器选择
]
模式）
[
元件资料编辑
]
画面（
[
吸取中元件选择
]
模式）
第 4 章 操作篇
4-15. 示教
357
4
名称
说明
元件名 显示元件名。
识别形式 显示元件的识别类型。
资料项目名称
编辑元件的基本信息。
元件形状识别 按[识别确认]按钮，进行元件的形状识别确认，在识别形状信息区域显示结果。
•
识别结果：显示识别结果。
•
角度：显示被识别元件的角度。
[供料器选择]模式，由于吸取中元件不是对象，因此不显示此项。
元件高度识别 按[识别确认]按钮，进行元件高度的测定，在识别形状信息区域显示结果。
•
识别结果：显示元件高度的识别结果。
•
元件高度：显示元件高度的测定结果。
[
供料器选择
]
模式，由于吸取中元件不是对象，因此不显示此项。
未更新装置内 DB 勾选为此项目后，触摸 [反映至元件资料]按钮时，不进行元件的数据库的更新，
仅更新生产中的生产程序的元件数据。
勾选了[机器设置] - [装置设定] 中的 [生产程序] 时，对生产程序上记述的元件资
料进行编辑，不显示本项目。
在选择了[生产中使用元件资料]中的[生产程序] 时 ，由于不更新数据库（装置内
DB），进行生产程序的切换时，会恢复为编辑前的元件数据。
开始编辑 显示元件生成向导中的下列元件编辑用的画面，编辑元件的识别数据。
•
[
影像存取
]
画面（参见「
4-13-4
影像存取画面」）
•
[
识别资料编辑
]
画面（「参见
4-13-5
识别资料编辑画面」）
•
[
识别测试
]
画面（参见「
4-13-6
识别测试画面」）
•
[
注册信息确认
]
画面（参见「
4-13-9
注册信息确认画面」）
在元件生成向导的[注册信息确认]画面中，触摸[下一页]按钮后，返回显示本画
面。
反映至元件资料 进行生产中的生产程序的元件数据、以及元件数据库的更新，返回显示[选择编
辑元件]画面。
但是，如果勾选了[不更新装置内 DB]，则不进行元件数据库的更新。
在［吸取中元件选择］模式中，执行［识别确认］按钮识别成功后， [反应至元
件资料] 按钮将变为有效。
取消 不反映编辑中的数据，返回显示[选择编辑元件]画面。
调整识别数据
关于元件生成向导的详情，请参阅「4-14. 数据创建步骤」。
针对所有需要示教的元件，请根据元件的种类创建相应的数据。
示教完成后，点击[元件示教选择]对话框的取消按钮，返回[错误处理]画面。
请按下共通面板的[START]按钮，重新开始自动生成。
第 4 章 操作篇
4-15. 示教
358
4-15-2. 调整吸取位置

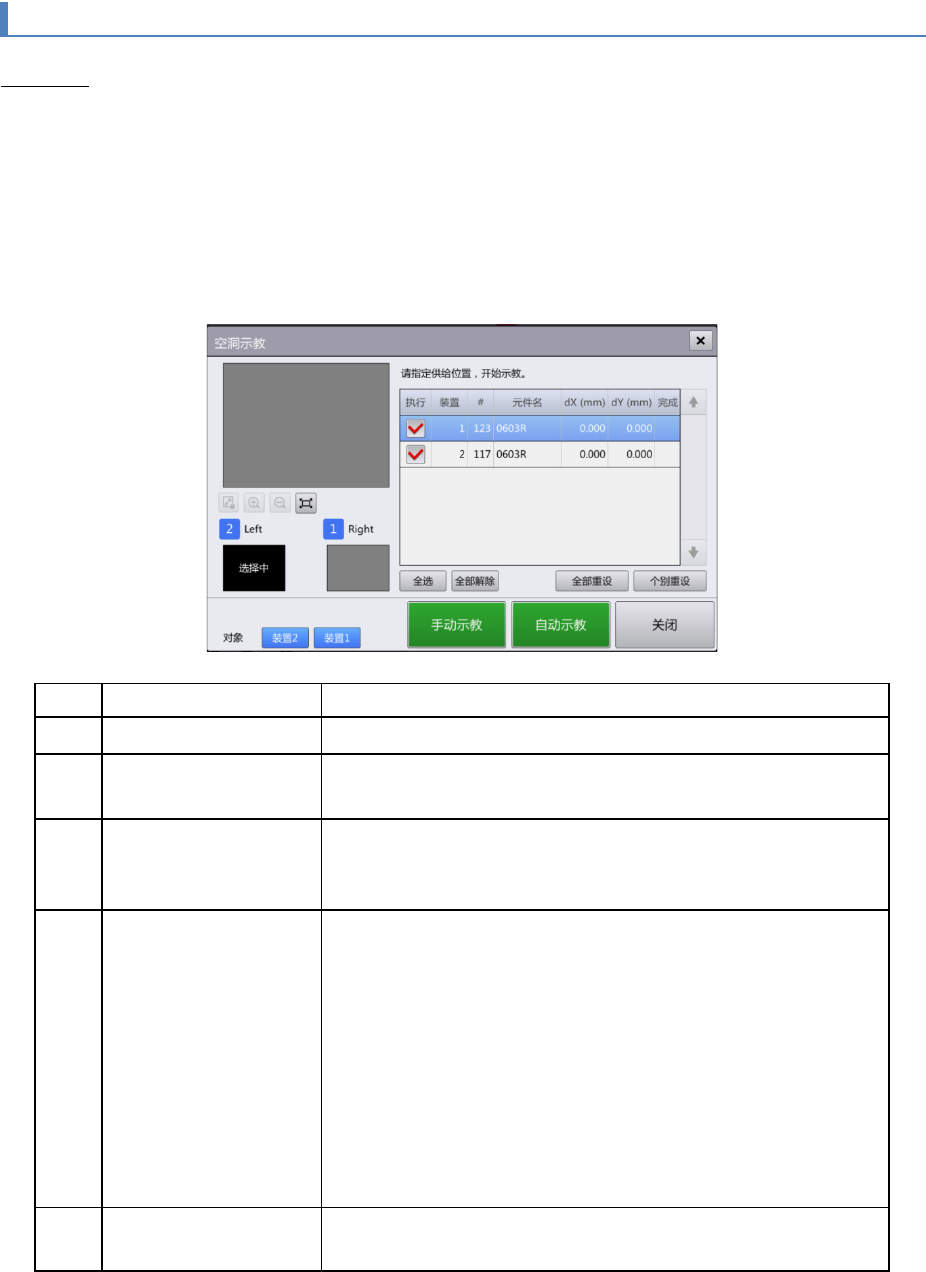

空洞示教
在[空洞示教]对话框中，
可在 OCC 上显示带式供料器供部的空洞位置，然后测量空洞位置，对元件的吸取中心位置进行示教，以
应对生产过程中频繁发生的吸取错误，或用来提高微型元件的吸取率。
[空洞示教]对话框可通过以下操作显示。
• 在顶部菜单中按[生产补助] - [元件吸取调整] - [空洞示教]的顺序触摸。
• 在顶部菜单中按[生产补助] - [错误处理] - [空洞示教]的顺序触摸。
记号
名称
说明
(a)
摄像机图像
显示操作对象单元的贴片头摄像机图像。
(b)
摄像机操作 操作摄像机图像的显示内容。
关于摄像机操作的详情，请参阅「4-3-4. 视图」。
(c)
摄像机选择 显示左右单元的贴片头摄像机图像。
用户可选择左右任意单元的图像，选择的图像将放大显示于上
方的
[
摄像机图像
]
区域中。
(d)
供给位置列表 列表显示正在进行元件核对，更换作业的带式供料器，通过勾
选来选择执行示教的供给位置。
•
执行：勾选要执行空洞示教的供给部。
元件资料的
[
吸取时自动示教
(XY)]
被设定为
[
否
]
的相关
元件不能执行空洞示教。
•
装置：显示有元件供给的装置。
•
#
：显示供给位置编号。
•
元件名：显示元件名。
•
dX (mm)
，
dY (mm)
：显示空洞示教结果的补正值。
•
完成：通过
OK/NG
和背景颜色显示空洞示教的结果。
(e)
全选／全部解除 触摸[全选]选中[供给位置选择列表]中显示的所有供给部，触摸
[全部解除]可取消全选。
