第 4 章 操作 篇 4- 9. 手动控制 182 4-9- 3. 台架控制 在顶部菜单中按 [ 手动控制 ] - [ 台架控制 ] 的顺序触摸后，将显示 [ 台架 控制 ] 画面。 [ 台架控制 ] 画面仅在用 户级别为 [ MAINTENANCE （ 维护 ） ] 时才会显示。 触摸共通面板选 择对象单元， 画面左上方将显示选 择的 单元 。 记号 名称 说明 (a) 一次性更换台车 情报 显 示操作对象一 次性更换台车的类型 。 …
第 4 章 操作篇
4-9. 手动控制
181
4
3
触摸
[OFF]
。
吸嘴中的气体控制变为 OFF，吸嘴中的压力恢复为正常状态。
4
触摸
[
关闭
]
。
返回[贴片头控制]画面。
Tips
在未吸取元件的状态（吸嘴上没有任何东西的状态）下，请将
[
阀切换
]
设为
[
关闭
]
。如果一直
按住真空按钮，灰尘等异物可能进入吸嘴内部。
第 4 章 操作篇
4-9. 手动控制
182

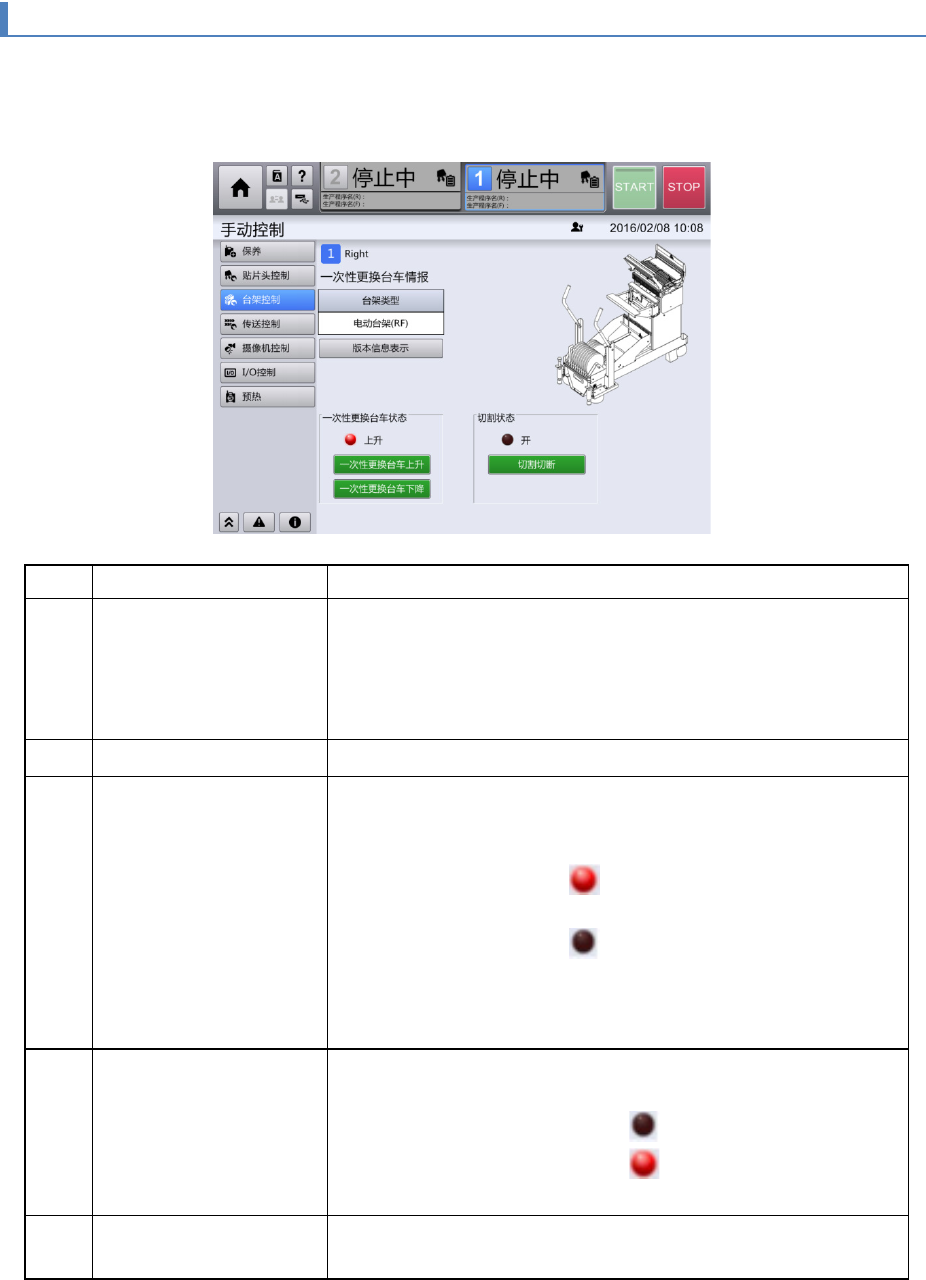

4-9-3. 台架控制
在顶部菜单中按[手动控制] - [台架控制]的顺序触摸后，将显示[台架控制]画面。
[台架控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
记号
名称
说明
(a)
一次性更换台车情报 显示操作对象一次性更换台车的类型。
•
无：无一次性更换台车，或处于已下降的状态
•
电动台架
(EF)
：
19
个全带式
EF
供料器一次性更换台车
•
电动台架
(RF)
：
28
个全带式
EF/RF
供料器一次性更换台
车
(b)
一次性更换台车示意图 安装了一次性更换台车时，会显示此项。
(c)
一次性更换台车状态 显示单元的一次性更换台车的上升/下降状态，通过分组中的按
钮使一次性更换台车上升/下降。
一次性更换台车上升过程中，或虚拟一次性更换台车的状态
下，会显示[上升]和红圈（ ）。
如果无一次性更换台车，或一次性更换台车会被上升的状态
下，则显示[下降]和黑圈（ ）。
触摸[一次性更换台车上升]，会使一次性更换台车上升，进行识
别。
触摸[一次性更换台车下降]，则使一次性更换台车下降。
(d)
切割状态 一次性更换台车上配备有切割器单元时，显示切割器单元的开/
关，用分组中的按钮进行切断动作。
切割器打开时，显示[开]及黑圈（ ）。
切割器关闭时，显示[闭]及红圈（ ）。
触摸[切割切断]，即进行切割器切断动作。
(e)
版本信息表示 显示[供料器・台架的版本信息]对话框，用于确认台架及台架上
已安装的供料器版本信息。
第 4 章 操作篇
4-9. 手动控制
183
4
1
按
[
手动控制
] - [
台架控制
]
的顺序触摸。
2
使一次性更换台车上升
/
下降。
上升一次性更换台车：触摸[一次性更换台车上升]。
下降一次性更换台车：触摸[一次性更换台车下降]。
