第 4 章 操作篇
4-17. 机器设置
467
4
4-17-28. 前工程
前工程最大贴片元件高度
在生产线上装置的前工程中，如果贴装了元件高度在一定高度以上的元件，RX-7 将使 Z 轴高度上升进行
生产，以免接触到已贴装的该元件。
在生产线上的 RX-7 的前工程中，如果有已贴装的元件，要在上游单元端输入该元件的最大高度。
「前工程最大贴片元件高度」在生产支援系统中，非在线管理装置位于上游时需要进行设定。通过系统执
行在线管理时请按照“0.000”运行。
按各单元设定。
(数值范围为 0～10.500)。(初始值: 0.000) 。
警告画面 参数画面
第 4 章 操作篇
4-17. 机器设置
468

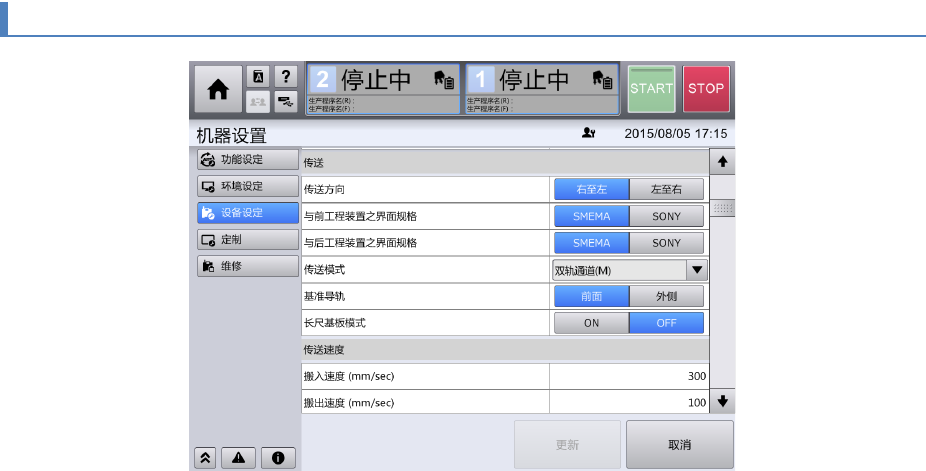

4-17-29. 传送
传送方向
从以下选项中选择基板的传送方向。如果附带基板停止器，必须变更机械。
「右至左」：从装置前面观察，从右侧搬入基板，向左侧搬出。
「左至右」：从装置前面观察，从左侧搬入基板，向右侧搬出。
(初始值: 左至右（在制造工程中选择）) 。
与前工程装置之界面规格
选择上游装置与 RX-7 有关基板传送的接口规格。
「SMEMA」：SMEMA 格式
「标准规格」：标准规格格式
(初始值: 标准规格（在制造工程中选择）) 。
与后工程装置之界面规格
选择下游装置与 RX-7 有关基板传送的接口规格。
「SMEMA」：SMEMA 格式
「标准规格」：标准规格格式
(初始值: 标准规格（在制造工程中选择）) 。
第 4 章 操作篇
4-17. 机器设置
469
4
Ready Out
的
OFF
时间
Ready Out 信号的 OFF 时间从以下选择。
「IN 传感器 OFF -> ON」：IN 传感器从 OFF 变为 ON 时，Ready Out 信号置为 OFF。
「IN 传感器 ON -> OFF」：IN 传感器从 ON 变为 OFF 时，Ready Out 信号置为 OFF。
「IN 传感器 ON -> OFF -> 计时器」：IN 传感器从 ON 变为 OFF 后，在计时器设定的等待时间后将
Ready Out 信号置为 OFF。
（初始值：（在制造工程选择））
计时器
(msec)
在[Ready Out 的 OFF 时]处设定为「IN 传感器 ON -> OFF -> 计时器」时，设定等待时间。
（初始值：（在制造工程选择））
传送模式
通过变更支撑台的种类，选择传送通道的使用形态。
变更支撑台时，必须进行机械变更。
「双轨通道(M)」：使用默认的 M 尺寸（基板 Y 尺寸为 Max250mm）的支撑台进行生产。
「双轨通道(S)」： 使用 S 尺寸（基板Ｙ尺寸为Ｍａｘ150mm）的支撑台，将后侧通道贴近前侧的极限实
现高速生产。
「单轨通道」： 切换为使用 L 尺寸的支撑台，处理大型基板的单通道模式。
(初始值: 双轨通道(M)) 。
基准轨道
选择双通道的基准轨道的位置。
前侧通道始终是以第 1 通道为基准。后侧通道可从第 3 通道或第 4 通道中选择基准轨道。
基板的尺寸变更后，要在基准轨道固定位置的状态下，移动非基准轨道的轨道位置进行宽度调整。
如果要变更基准轨道的设定时，必须进行机械变更。
「前面(第 1-第 3)」：后侧通道以第 3 轨道为基准
「外侧(第 1-第 4)」：后侧通道以第 4 轨道为基准
第 1-第 4 为传送通道的基准轨道，是必须进行工事的项目。
由于此类不可能的相关组合在生产中不能运用，因此按「更新」按钮更新时，会发生错误。
(初始值: 前面(第 1-第 3)（在制造工程中选择）) 。
长尺基板模式
指定为 ON 时，切换为可生产基板宽度最大 510mm 的长尺寸基板的长尺基板模式。
(初始值: OFF) 。
