第 4 章操作篇

4-18. 识别镀锡印刷补偿贴片位置功能（选购项）

505

4-18-4. 焊锡校正设置流程

① 从生产程序贴片坐标中选择 2 个或 3 个焊锡识

别点的位置。

* 位置，尽量选择在围绕贴片范围的外侧，避免

3 点直线排列。

* 丝网印刷等明亮度与镀锡相近的不要邻接在一

起。

* 建议把识别的贴片点设置在最下层。

② 把焊锡识别用的 BOC/领域标记数据的标记类

型，改为[焊锡]。

③ 把上述①选择的贴片坐标，输入到标记坐标。

④ 进行各个标记的示教

⑤ 使用调整功能后识别仍不稳定时，请另设置坐

标，得到识别稳定的位置后注册下来。

⑥ 在要进行焊锡印刷偏移校正的贴片点的 BOC/领

域标记 ID 中，指定焊锡标记的 BOC/领域标记

ID，设定进行焊锡标记校正。

开始

2 值化阈值示教

输入识别坐标

把标记种类设置为[焊锡]

照明示教

在贴片点设置标记补偿

焊锡外形示教

设置检测阈值

选择识别点

识别结

注册标记

按

[S]

按钮

退出

第 4 章操作篇

4-18. 识别镀锡印刷补偿贴片位置功能（选购项）

506

4-18-5. 编辑程序



焊锡标记设定

使用焊锡标记时，要在[顶部菜单] – [编辑生产程序] – [BOC/领域标记] 画面中，将 BOC/领域标记、标记、

标记类型的信息设定为与通常的 BOC 标记相同的内容。（如果要进行电路展开，需在基准电路中注册要

使用的标记信息。）[BOC/领域标记] 画面的详情请参见「4-11-5 BOC/领域标记编辑」。

接下来选择标记类型信息的焊锡形状（）作为标记形状。在标记类型的参数中，机器设置中设定的

焊锡标记识别用的参数（参见「4.18.3 机器设置」）将被作为初始值进行设置。焊锡印刷识别的基准领域

的设定与通常的标记合计最多为 500 组。1 组焊锡印刷位置最多注册 3 处。

接下来，需对有关标记信息的焊锡标记（显示有[S] 按钮），输入进行焊锡识别的贴片位置的坐标(X,Y)。

按照要识别的标记的数量，反复按照本步骤进行操作。

※在基准电路的坐标系中输入焊锡标记的识别坐标。

有关标记的位置 X[mm]、Y[mm]，可使用 [T] 按钮利用标记位置示教功能进行示教。（详情请参见「4-

15-3 标记示教」。）

接下来，在 BOC/领域标记信息中，标记类型选择焊锡，进而作为基准 BOC ID，在 BOC/领域标记信息

中，对标记类型定义为 BOC 的 BOC/领域标记的 ID 进行设定。

第 4 章操作篇

4-18. 识别镀锡印刷补偿贴片位置功能（选购项）

507

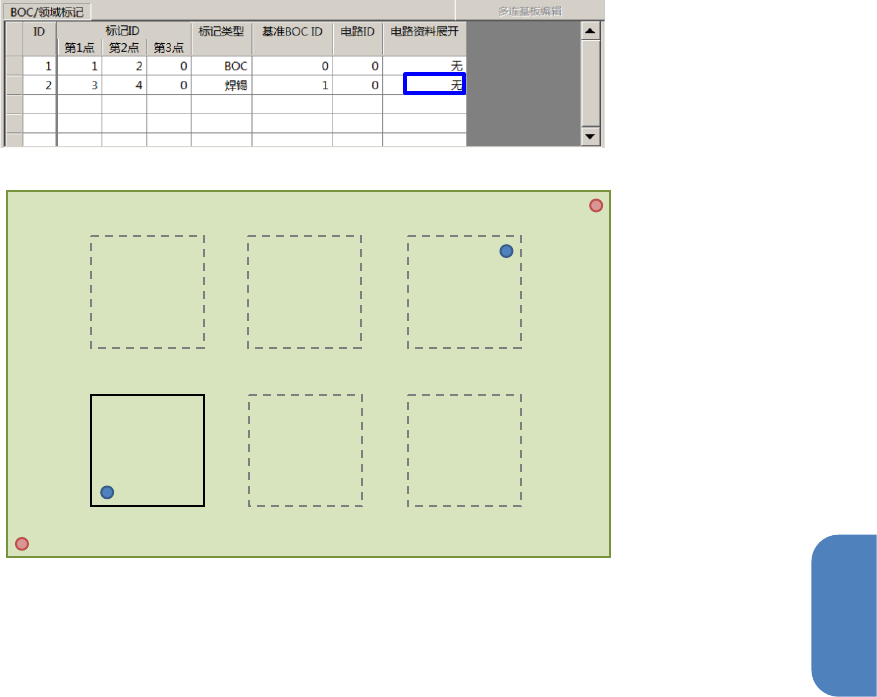

对于拼版基板（多面基板），如果要在基板中识别、补正 1 组焊锡印刷时，需将焊锡标记的电路展开设定

为无。

※焊锡标记的识别坐标，需在基准电路的坐标系中输入。

基准电路

BOC

焊锡
