第 4 章 操作篇
4-6. 生产补助
120
4-6-7. 贴片数据示教

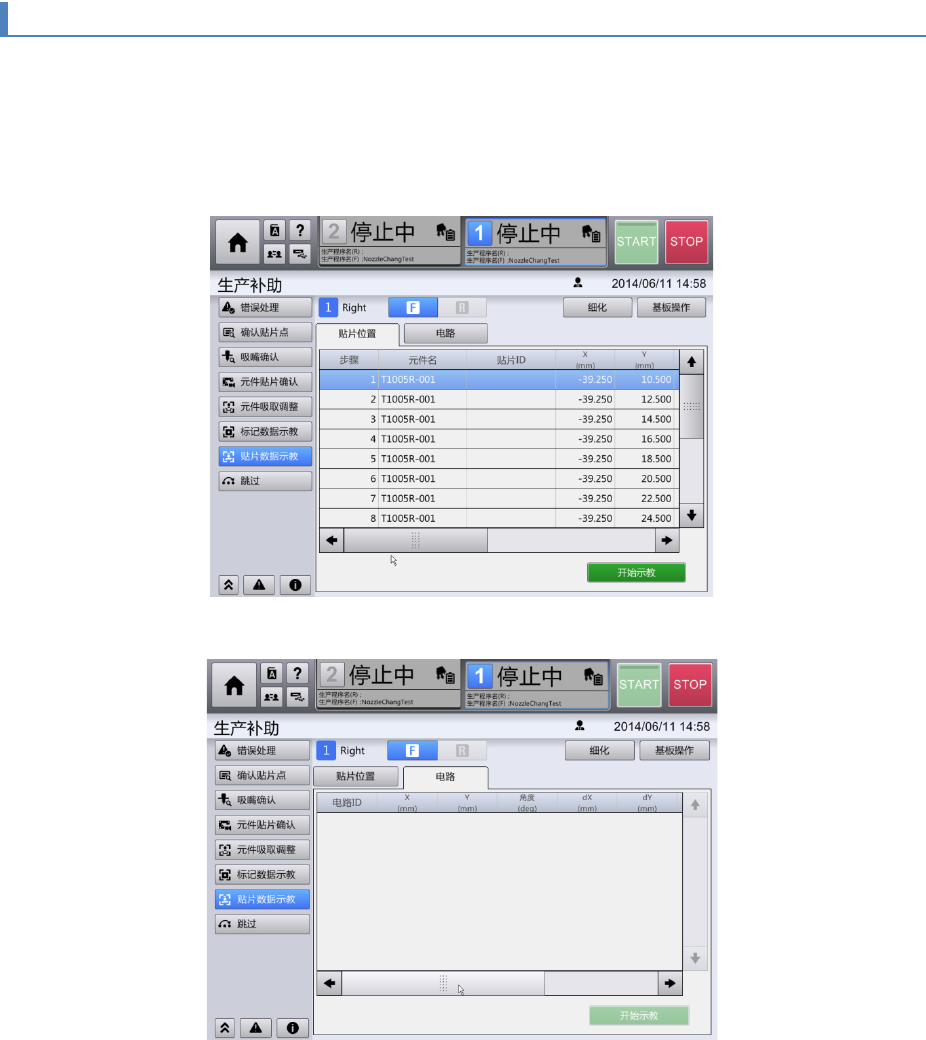

触摸[生产补助]菜单中的[贴片数据示教]，显示[贴片数据示教]画面。
[贴片数据示教]画面在用户级别为[SUPERVISIOR（管理员）]或[MAINTENANCE（维护）]时，才会显示。
关于[贴片数据示教]菜单的详情，请参阅「4-15-4. 贴片数据示教」。
[
贴片位置
]
选项卡
[
电路
]
选项卡
第 4 章 操作篇
4-6. 生产补助
121
4
记号
名称
说明
(a)
通道选择按钮 触摸 F/R，选择正在用进行贴片数据示教的生产程序生产的通道。
(b)
示教对象选择选项卡 选择进行示教的对象。
•
贴片位置：进行贴片位置示教。
•
电路：进行电路设计示教。
(c)
贴片步骤列表
显示对象站点上的贴片步骤列表。
(d)
电路列表 显示对象站点上的电路列表（单元间共通）。
(e)
细化 显示[细化]对话框。
关于[细化]对话框的详情，请参阅「4-6-4.元件贴片确认」的「细化
对话框的详情」
(f)
基板操作 显示[基板操作]对话框。
关于[基板操作]对话框的详情，请参阅「4-6-4. 元件贴片确认」的
「基板操作对话框的操作」
(g)
开始示教 显示以下对话框，执行各标记位置的示教。
•
[
贴片位置示教
]
对话框
•
[
电路设计示教
]
对话框
第 4 章 操作篇
4-6. 生产补助
122
4-6-8. 跳过
触摸[生产补助]菜单的[跳过]，显示[跳过]画面。
在[跳过]画面中，可确认生产时的跳过设定状态，更改生产停止时的跳过设定。
触摸画面右上方的选项卡，可切换显示单元内供给部相关的信息，选中通道单位的步骤跳过，电路跳过相
关的信息。
Tips
供给部跳过的操作在单元
1
／单元
2
上分别进行，因此将共通面板上的对象单元按钮设为选择
状态。
步骤跳过，电路跳过是针对本机整体的操作，因此共通面板上的单元
1
／单元
2
都为选择状态。
