RX-7使用手册.pdf - 第233页
第 4 章 操作 篇 4- 8. 记录 155 4 4-8- 2. 以前的 生产 程序的生产管理信息 在 [ 记录 ] 菜单中 按 [ 生产管理信息 ] - [ 寻找 ] 的顺序触摸后显示。 选择 [ 寻找 ]-[ 期间统计 ]
第 4 章 操作篇
4-8. 记录
154
吸嘴选项卡
按不同序列号的吸嘴列表显示统计的生产管理信息的详细数据。
名称
说明
序列号码 显示吸嘴的序列号。
吸嘴名称 显示吸嘴名称。
总吸取数 显示各吸嘴的总吸取次数（元件的吸取次数）。
贴片数 显示各吸嘴的贴片数量（元件的贴片次数）。
吸取故障次数 显示各吸嘴的吸取错误次数（元件的吸取失败次数）。
芯片站立 显示各吸嘴的芯片站立次数（检测到元件芯片站立的次数）。
异元件
显示各吸嘴的异元件判定次数（元件的图像识别失败次数）。
元件高度（异）常数 显示各吸嘴的元件高度异常数（检测到元件高度异常的次数）。
强制废弃数
显示各吸嘴的强制废弃数（无法识别元件，强制废弃的次数）。
验证 显示各吸嘴的验证检查发生错误的次数。
带回元件 显示各吸嘴的带回元件次数（带回元件检出时发生错误的次数）。
元件掉落 显示各吸嘴的元件掉落的次数。
元件掉落错误仅在使用通用贴片头时可检出，高速贴片头中检测不出。
吸取率 (%) 显示各吸嘴的元件吸取率。
贴片率
(%)
显示各吸嘴的元件贴片率。
元件损失率 (%) 显示各吸嘴的元件损失率。
第 4 章 操作篇
4-8. 记录
155
4

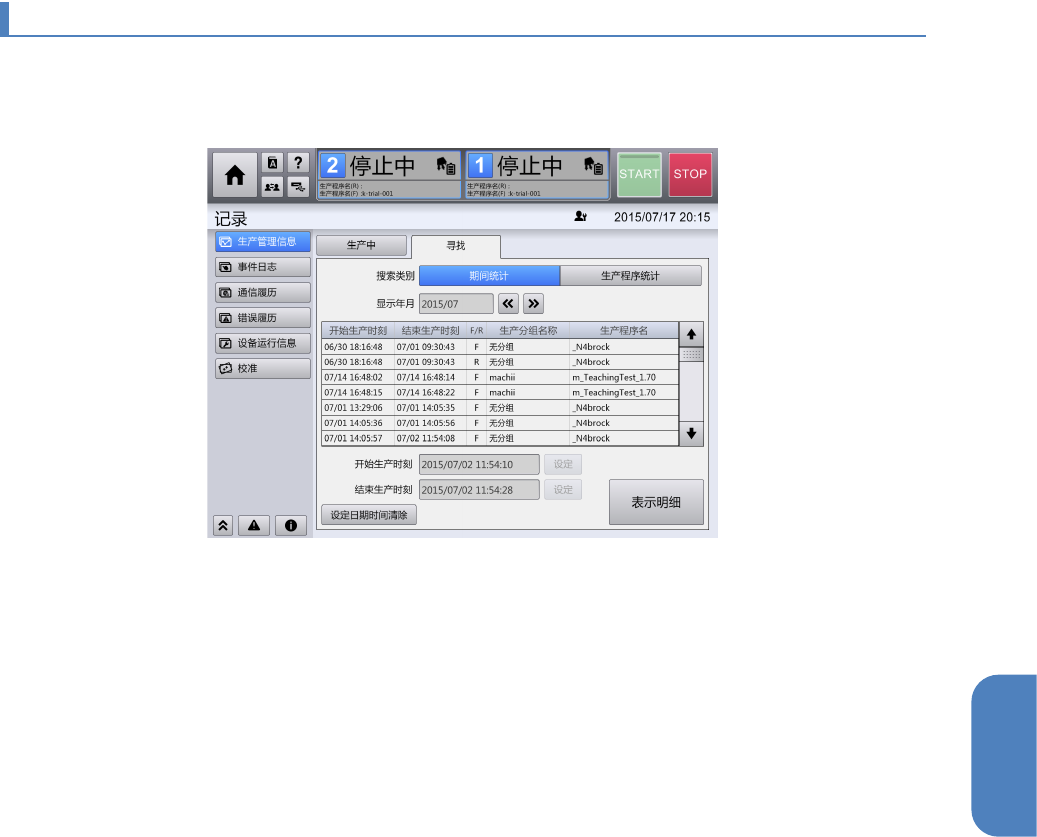

4-8-2. 以前的生产程序的生产管理信息
在[记录]菜单中按[生产管理信息] - [寻找]的顺序触摸后显示。
选择
[
寻找
]-[
期间统计
]
第 4 章 操作篇
4-8. 记录
156
选择
[
寻找
]-[
生产程序统计
]
记号
名称
说明
(a)
搜索类别 选择[期间统计]或[生产程序统计]中任意一个。
(b)
显示年月
显示生产管理信息的年月，还可操作。
(c)
生产管理信息列表
（期间统计）
列表显示指定年月日范围内的生产管理信息。
(d)
开始生产时刻 触摸后，生产管理信息列表中选择的项目开始生产时刻将设定为开
始生产时刻。
(e)
结束生产时刻 触摸后，生产管理信息列表中选择的项目结束生产时刻将设定为结
束生产时刻。
(f)
设定日期时间清除
清除生产开始日期及生产结束日期中设定的时间。
(g)
表示明细 显示统计的所有生产管理信息。
(h)
生产程序列表
（生产程序统计）
列表显示已生产的生产程序列表，选择细化生产程序统计的生产程
序。
(i)
生产管理信息列表
（生产程序统计）
与生产程序列表中选择的生产程序关联，显示年月中指定范围内的
生产管理信息。
