第 2 章 系统概要 2- 5. 印刷基板设 计基准 20 ■ 单通道传送时（通常基板 模式 ） 项目 规格 可使用基板尺寸 无基板停止器 最小： 50mm × 50m m 最大： 350 mm × 450mm 基板停止器 (1) (61mm 位置 ) 最小： 50mm × 50m m 最大： 236mm × 45 0m m 基板停止器 (2) (118mm 位置 ) 最小： 50mm × 50m m 最大： 293mm × 450m …
第
2
章
系统概要
2-5.
印刷基板设计基准
19
2
2-5.
印刷基板设计基准
2-5-1.
印刷基板设计规格
本机可贴片的印刷基板，除了有大小，厚度限制外，需要对贴片时的夹钳，定位和传送留出一定的空
间。请在下述规格的基础上设计印刷基板。
■双通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
350mm × 250mm
基板停止器
(1)
(61mm
位置
)
最小：
50mm × 50mm
最大：
236mm × 250mm
基板停止器
(2)
(118mm
位置
)
最小：
50mm × 50mm
最大：
293mm × 250mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
350mm × 250mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175mm
的范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(61mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(118mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
第
2
章
系统概要
2-5.
印刷基板设计基准
20
■单通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
350mm × 450mm
基板停止器
(1)
(61mm
位置
)
最小：
50mm × 50mm
最大：
236mm × 450mm
基板停止器
(2)
(118mm
位置
)
最小：
50mm × 50mm
最大：
293mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
350mm × 450mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175 mm
的范
围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(61mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(118mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
■双通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(1)
(61mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(2)
(118mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(61mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(118mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
第
2
章
系统概要
2-5.
印刷基板设计基准
21
2
■单通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(1)
(61mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(2)
(118mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(61mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(118mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
注意
•
长尺寸基板模式，只限处于基板传送方向下游侧的单元使用基板停止器进行生产。
•
长尺寸基板模式，必须在对各单元要贴装的元件进行贴装的单元的可贴片范围内，可
识别
BOC
标记。
•
长尺寸基板模式，必须在对各单元要贴装的元件进行贴装的单元的可贴片范围内，可
识别坏板标记，或者必须在上游单元中可识别。
•
长尺寸基板模式，全域坏板标记必须在上游单元中可识别。

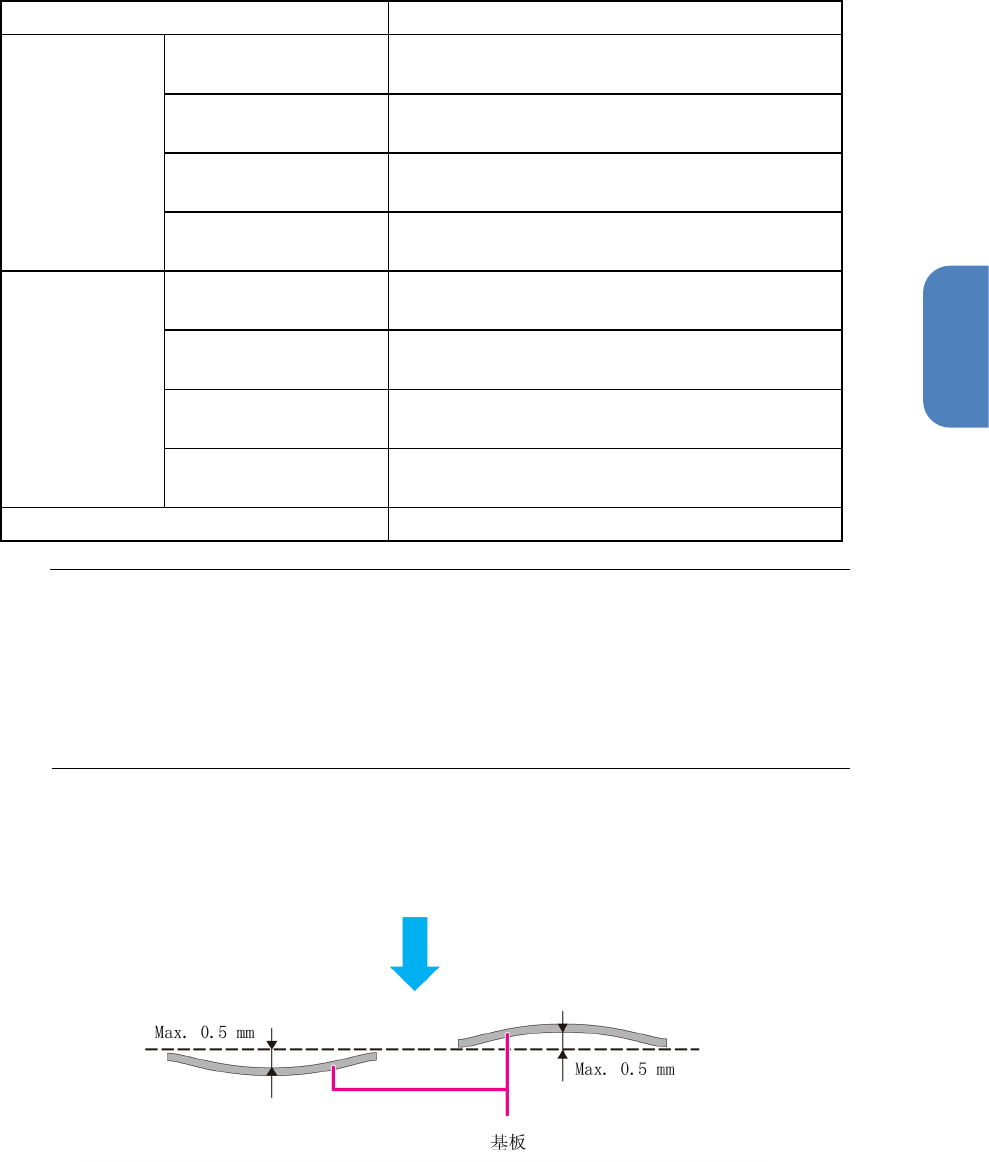

基板容许弯曲精度
如下图所示，印刷基板的容许弯曲，从贴片方向看，上下均为最大
0.5 mm
。
元件贴片方向
