第 4 章 操作 篇 4- 15. 示教 391 4 贴片位置示教的操作 开始操作前，在 顶部菜单中 按照 [ 生产补助 ] - [ 贴片数据 示教 ] 的顺序触摸，先 打开 [ 贴片 数据示教 ] 画面。 1 在共通面板上触摸选择对象单元。 2 触摸 F/R ，选择对象通道。 3 触摸 [ 基板操作 ] 。 显示 [ 基板操作 ] 对话框。 有关 [ 基板操作 ] 对话框的详情 ，请参阅「 4- 6- 5. 元件 贴片确认」的「基板操…
第 4 章 操作篇
4-15. 示教
390
记号
名称
说明
(m)
坐标取得／计算
／复原
•
坐标取得：将摄像机图像的中心十字标记位置作为示教点中选择的
示教点坐标数据导入并保存。计算贴片位置所需的所有坐标点的坐
标导入完成后，
[
计算
]
变为有效。导入坐标的点为
1
点时，在触摸
[
坐标取得
]
后就会进行计算，因此不显示
[
计算
]
。
•
计算：计算贴片位置，更新坐标值列表中的贴片中心位置。
•
复原：将
[
贴片中心位置
]
的值恢复为示教前的值。
(n)
保存并结束 保存所有示教位置的补正量，关闭[贴片位置示教]对话框。

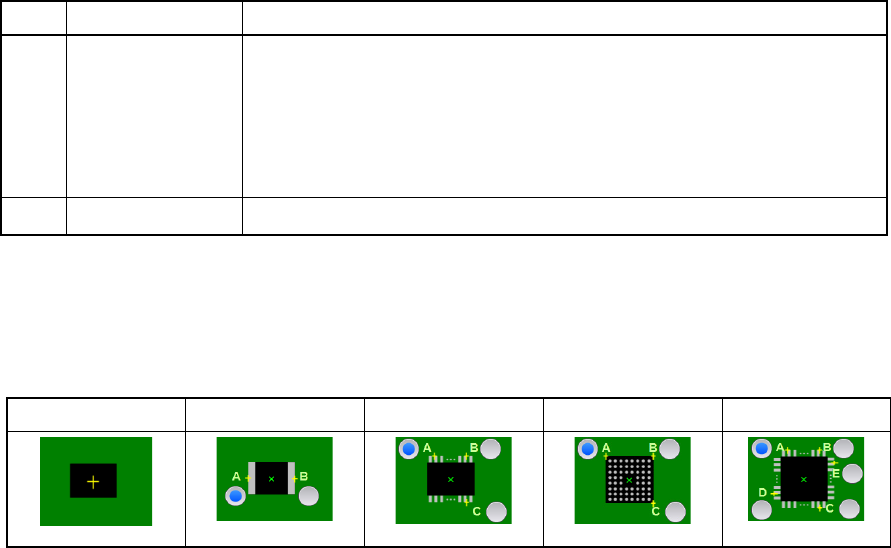

示教点的显示
示教点中将显示坐标导入目标位置的概略图，以进行手动示教。
1 点
2 点 CON
3 点 SOP
3 点 BODY
5 点 QFP
第 4 章 操作篇
4-15. 示教
391
4
贴片位置示教的操作
开始操作前，在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，先打开[贴片数据示教]画面。
1
在共通面板上触摸选择对象单元。
2
触摸
F/R
，选择对象通道。
3
触摸
[
基板操作
]
。
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「基板操作对话框的操作」。
4
根据所使用的单元，触摸
[
搬入
]
或
[
交付
]
。
基板将被安在本机内。
手动放置基板时，请触摸[装置内作业开始]，打开安全盖（罩）后，将基板安放到传送上，然后触
摸[装置内作业完成]。
5
触摸
[
关闭
]
。
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6
在
[
贴片数据示教
]
画面中触摸
[
贴片位置
]
选项卡，即显示贴片步骤列表。
7
从贴片步骤列表中触摸选择示教对象的步骤。
8
触摸
[
开始示教
]
。
显示[贴片位置示教]对话框，摄像机移动到贴片步骤列表中所选步骤的坐标上。
9
触摸
[
待机时间
]
文本框，输入待机时间。
设定在各点上的待机时间，用于确认贴片位置中心位置的坐标。
10
触摸
[
连续
]
。
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
11
将贴片位置的中心位置有偏移的步骤编号输入到
[
步骤
]
文本框中。
请触摸文本框输入，或触摸 / 选择步骤。
12
触摸
[
贴片位置移动
]
。
13
触摸贴片位置监视器的下拉列表，选择要导入坐标的点数。
第 4 章 操作篇
4-15. 示教
392
14
从示教点的图中，触摸选择要进行示教的坐标位置。
摄像机将移动到示教对象的贴片位置中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
15
将十字标记移动到贴片位置的示教点（坐标导入位置）上并调整。
摄像机图像中有贴片位置的示教点时进行十字标记操作，其他情况下进行微调移动。
16
触摸
[
坐标取得
]
。
将更新贴片位置的中心位置坐标。
进行 2 点以上目标位置的示教时，重复步骤 14 到 16，导入第 2 点之后的坐标位置，触摸[计算]，
将更新贴片中心位置的坐标值。
17
重复步骤
9
到
16
，导入所有有偏移的贴片位置的中心位置。
18
触摸
[
连续
]
。
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
19
触摸
[
保存并结束
]
。
关闭保存示教结果的[贴片位置示教]对话框，显示[贴片数据示教]画面。
