第 4 章 操作篇
4-17. 机器设置
431
4
维修
在[维修]画面中，可进行机器数据的备份，恢复，记录的保存等。
触摸[机器设置]画面左侧的子菜单面板中的[维修]，即显示此画面。
第 4 章 操作篇
4-17. 机器设置
432
储存之记录资料

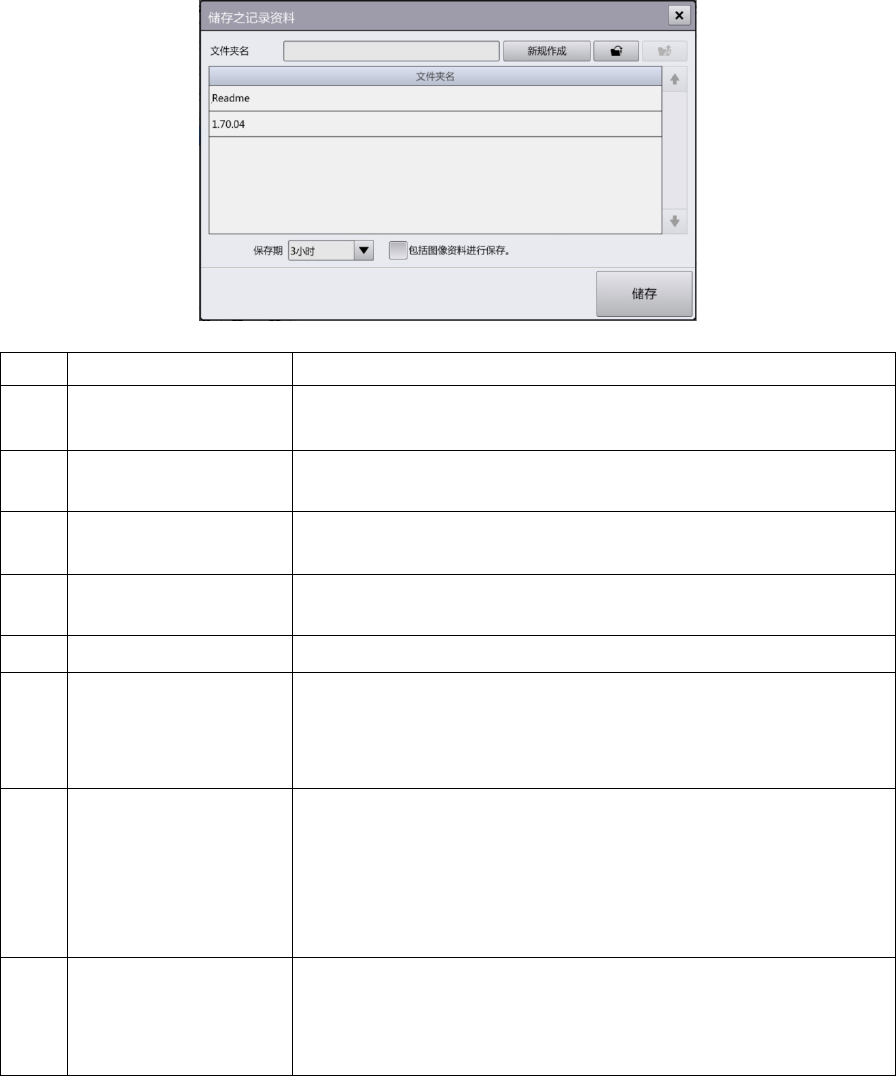

触摸储存之记录资料[储存]按钮，即显示[保存记录数据] 对话框。
记号
名称
说明
(a)
文件夹名 选择文件夹名列表中显示的文件夹时，将显示路径。
输入文件夹名。
(b)
新规作成（新建） 以［文件夹名］中输入的名称创建新文件夹。
(c)
打开按钮 打开在文件夹名列表中选择的文件夹，将保存的数据显示在文件夹
名列表中。
(d)
向上一层级按钮 向上 1 层级的文件夹移动，将保存的数据显示在文件夹名列表中。
(e)
文件夹名列表 显示文件夹名的列表，选择保存生产管理信息的对象文件夹。
(f)
保存期 从「3 小时」、「6 小时」、「12 小时」、「1 日」、「2 日」、
「3 日」、「4 日」、「5 日」、「6 日」、「7 日」中选择记录数
据的保存期限。
选择「1 日」时，采集时间前 24 小时的记录数据即为保存对象。
(g)
包括图像资料进行保存 分析 BOC 标记的识别错误或自动空洞示教错误、元件识别错误等
图像处理系统的错误时，需要图像数据的记录。
另一方面，分析生产程序的错误或伺服系统的错误等时不需要图像
数据的记录。进行图像数据的保存时记录数据的容量将变多，保存
处理时会费时间，因此仅在需要保存图像数据时，勾选此项设定为
ON。
(h)
储存 保存指定文件夹中指定的压缩记录文件。
文件名为 Arclog_YYYYMMDDhhmmss.zip。
(※) YYYY：公元(4 栏)、MM：月(2 栏)、DD：日(2 栏)、hh：时(2
栏
)
、
mm
：分
(2
栏
)
、
ss
：秒
(2
栏
)
第 4 章 操作篇
4-17. 机器设置
433
4
4-17-1. 基板停止器（选购项）的设定
使用基板停止器功能时，要在［设备设定］画面中，按照[基板停止器装备]的
• 基板停止器装置[前通道-右]
• 基板停止器装置[前通道-左]
• 基板停止器装置[后通道-右]
• 基板停止器装置[后通道-右]
从各站点的
• 无
• 有(1)[61mm]
• 有(2)[118mm]
• 有(3)[175mm]
4 种中指定基板停止器的设置位置（距离装置中央的 X 方向的基板定位距离：61mm/118mm/175mm）。
在［功能设定］画面中，可对使用基板停止器时的基板传送「减速目标位置」以及「顶住停止器时的基板
推进量」进行调整。「减速目标位置」表示在基板停止器近前使传送动作暂停的位置，按照距离基板停止
器的距离指定。基板达到减速目标位置时，剩余的距离将按照低速的定位速度传送，仅按照「停止器顶住
时的基板推进量」将基板推进到停止器。「减速目标位置」可根据不同的传送速度分别设定。
Tips
生产时使用或不使用基板停止器的判别要由生产程序决定，如果在生产程序中指定了「停止器
1
～
3
」，装置即使用基板停止器进行生产。
生产时使用的基板停止器的位置即为［设备设定］画面中设定的基板停止器的位置。如果装置
的基板停止器的位置设定与生产程序的「停止器
1
～
3
」的设定不同，会在［支援准备］画面
中完成生产程序的切换操作后的［安排：安排完毕］对话框里显示警告内容。
4-17-2. 设定识别焊锡印刷补偿贴片位置（选购项）
识别焊锡印刷补偿贴片位置功能的相关设定，请参见「4-18 识别焊锡印刷补偿贴片位置功能（选购
项）」。
