第 4 章 操作 篇 4- 11. 编辑生产程序 249 4 4- 11 - 10. 吸嘴分布画面 触摸 [ 编辑生产程序 ] 菜单画面 左侧的子菜单面板中 的 [ 吸嘴分布 ] ，显示 [ 吸嘴分布 ] 画面。 贴片头类型为高速时 贴片头类型为通用时
第 4 章 操作篇
4-11. 编辑生产程序
248
•
如果相同元件名的元件已分装左右单元
如果按贴片数据元件已分装在左右单元，则分为单元配置。
如果尚未按单元分装时，则配置到实施前的原单元。（如果实施前单元不确定则配置到右侧单元。）
生产程序的必
要元件
已装载的元件信息 设置后的数据
元件名
元件名
供给位置
元件名
供给位置
ALT
A
(有 Unit 分割)
A
RIGHT
105
A
RIGHT
105
A LEFT 109 A LEFT 109
B
(仅 RIGHT)
B
RIGHT
110
B
RIGHT
110
B LEFT 115
C
C
LEFT
120
C
LEFT
120
第 4 章 操作篇
4-11. 编辑生产程序
249
4

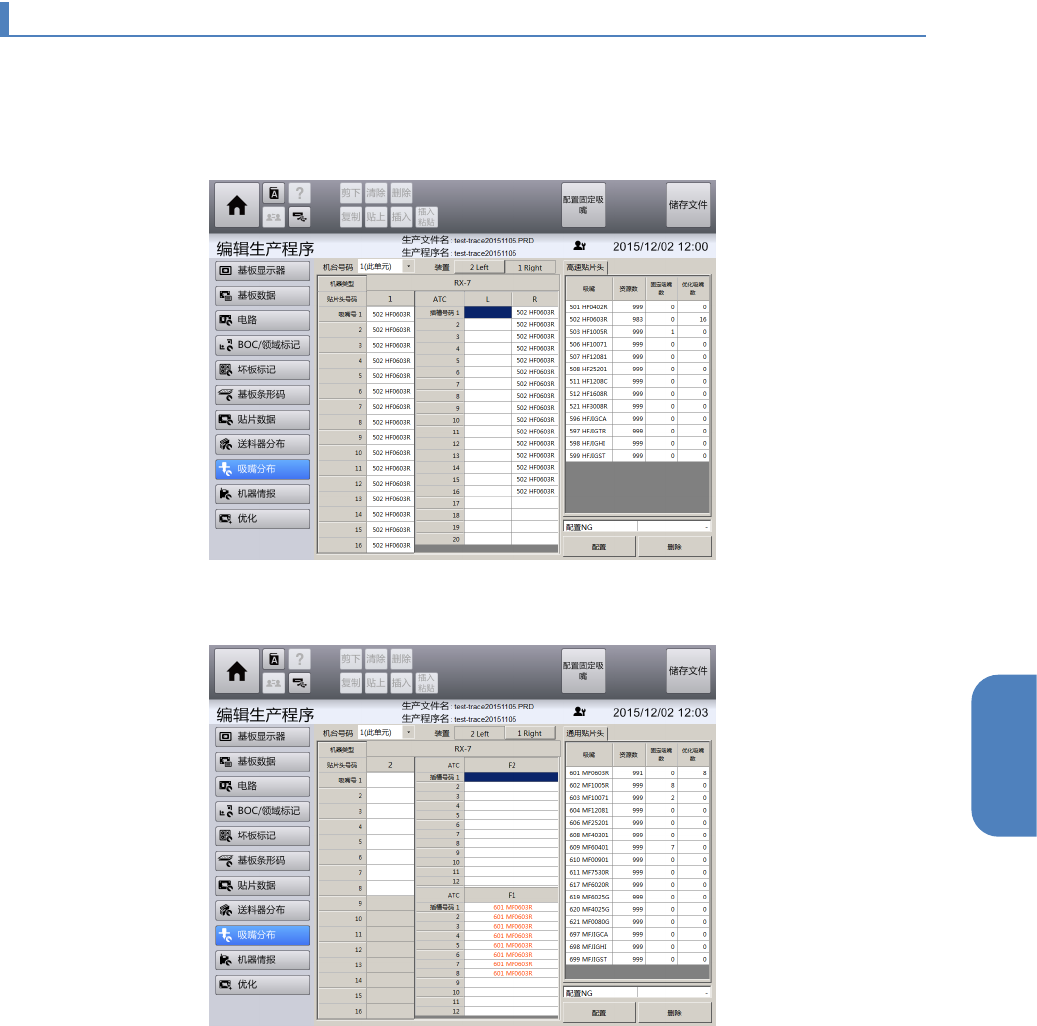

4-11-10. 吸嘴分布画面
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[吸嘴分布]，显示[吸嘴分布]画面。
贴片头类型为高速时
贴片头类型为通用时
第 4 章 操作篇
4-11. 编辑生产程序
250
吸嘴列表中将只显示本机左右单元可使用的吸嘴。
名称
说明
单元 选择要进行吸嘴配置的单元，切换画面显示。
对应选择单元的贴片头类型，画面显示会变化。
机台号码 显示进行吸嘴配置的连接编号和机台号码。通常不要编辑。
机器类型
显示进行吸嘴配置的机器类型。
贴片头号码 显示进行吸嘴配置的贴片头编号。
吸嘴号 1～16 显示各贴片头中配置的吸嘴。左侧将显示最多 4 位吸嘴 ID，在空格之后显示吸
嘴名称。不可使用的吸嘴号显示为灰色。
高速贴片头将吸嘴设置在吸嘴号 1～16。
通用贴片头由于装置自动选择吸嘴号 1～8 的吸嘴，因此将吸嘴设置在 ATC F1
及
F2
的插槽号
1
～
12
。
ATC
显示高速贴片头的 ATC 单元 L 及 R 的吸嘴配置。
显示通用贴片头的 ATC 单元 F1 及 F2 的吸嘴配置。
与装置的固定吸嘴的设定一致的吸嘴以蓝色字符显示，不一致的吸嘴以橙色字符
显示，配置在空闲插槽上的吸嘴以黑色字符显示。
插槽号码 1～20 显示高速贴片头的 ATC 单元 L 及 R、或通用贴片头的 ATC 单元 F1 及 F2 的各插
槽上的吸嘴配置。吸嘴，在左侧显示最多 4 位的吸嘴 ID，空格后面显示吸嘴名。
无法使用的插槽号用灰色显示。
吸嘴列表 在画面右侧显示高速贴片头及通用贴片头的吸嘴列表。
•
吸嘴
:
显示吸嘴
ID
及吸嘴名称
•
资源数
:
显示吸嘴的剩余数。
显示从
[
机器信息
]
画面中设定的吸嘴最大数量
的设定值减去
[
优化吸嘴数
]
的数值。使用配置按钮配置吸嘴后即进行减算。
•
固定吸嘴数：显示装置的机器设置中设定的固定吸嘴数。显示的是左右单元
的合计数量。
•
优化吸嘴数
:
显示优化的结果、在装置中使用的吸嘴总数。手动变更了吸嘴
配置时，将显示编辑后的使用吸嘴总数。
配置 NG 设定为在优化过程中不使用贴片头上的各吸嘴号、或 ATC 上的各插槽号时，需
选择此项，按[配置] 按钮进行配置时，优化过程中不会分配到该位置。
配置 将[吸嘴列表]中选择的吸嘴，设置到在吸嘴号或插槽号列表中选择的位置上。
删除 删除吸嘴号或插槽号列表中选择的位置上的吸嘴。
