第 4 章 操作 篇 4- 16. 校准 425 4 5-7 、拆下玻璃基 板 选择『拆下基板』，台车下降后，安全罩 的锁定即被解除 。 请拆下玻璃基板 。 5-8 、保存补正结 果 选择『确认完毕 』。 （补正结果即被 保存。）
第 4 章 操作篇
4-16. 校准
424
5-5
、执行贴片精度测量
所有元件贴片完成，选择『转录补正确认』
后，即会使用装置内的摄像机，自动测量贴
片后的元件位置。

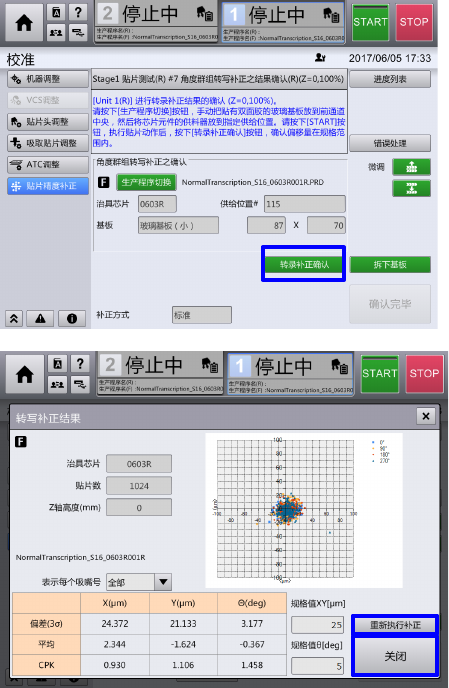

5-6
、显示贴片精度测量结果
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请关闭
画面。
测量结果没成为必要精度的情况，选择『重
新执行补正』，从现状的测量结果用自动算
出补正价值，请进行重新补正。
要重新补正时，需拆下基板后，重新执行 5-
3 以后的工序。
请通过重新补正被得的结果良好，选择『关
闭』，关闭画面。
测量结果没成为必要精度的情况，请选择
『重新执行补正』。
※反复重新补正不能得到良好的结果的情
况，也请实施装置的保养等。
第 4 章 操作篇
4-16. 校准
425
4

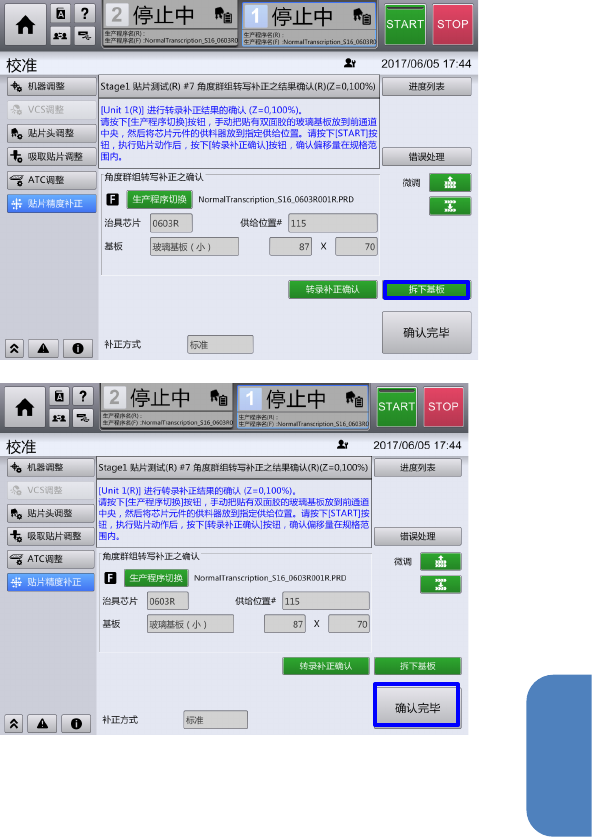

5-7
、拆下玻璃基板
选择『拆下基板』，台车下降后，安全罩
的锁定即被解除。
请拆下玻璃基板。
5-8
、保存补正结果
选择『确认完毕』。
（补正结果即被保存。）
第 4 章 操作篇
4-16. 校准
426
6
、其他类别的贴装精度补正

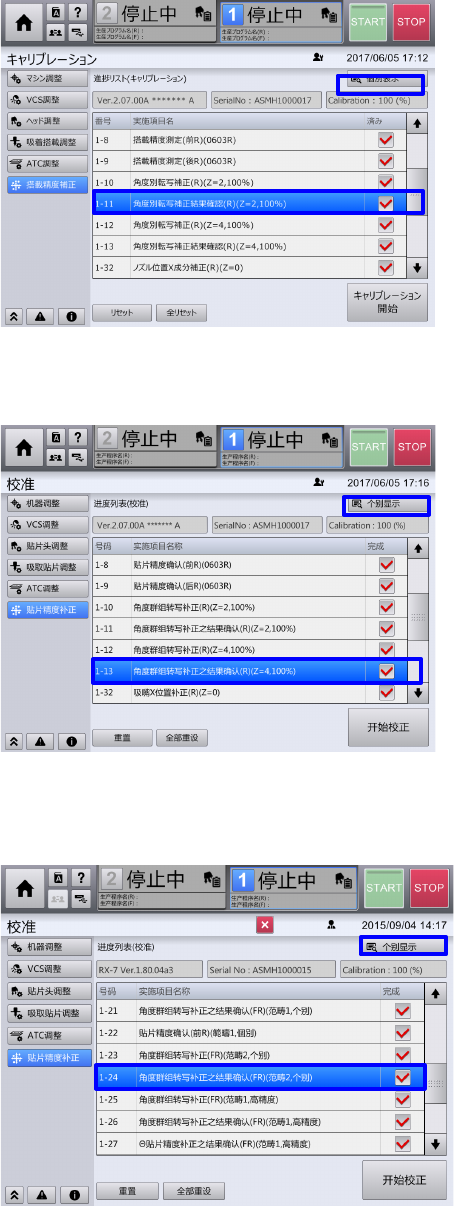

6-1
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(FR)
(范畴 2、统一全体)』，选择『个别显示』。
6-2
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
6-3
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(FR)
(范畴 1、个别)』，选择『个别显示』。
6-4
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
6-5
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(FR)
(范畴 2、个别)』，选择『个别显示』。
