第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
514
(7)
示教
BOC/
领域标记的参数
触摸[BOC/领域标记示教] 对话框的 [识别测试] 按钮，即显示 [BOC/领域标记识别测试] 对话框。在[BOC/
领域标记识别测试] 对话框中，可对 BOC/领域标记、以及焊锡标记的识别参数进行调整，可进行标记识
别测试、连续识别测试。
有关[BOC/领域标记识别测试] 对话框请参见「4-15-3 标记示教」。

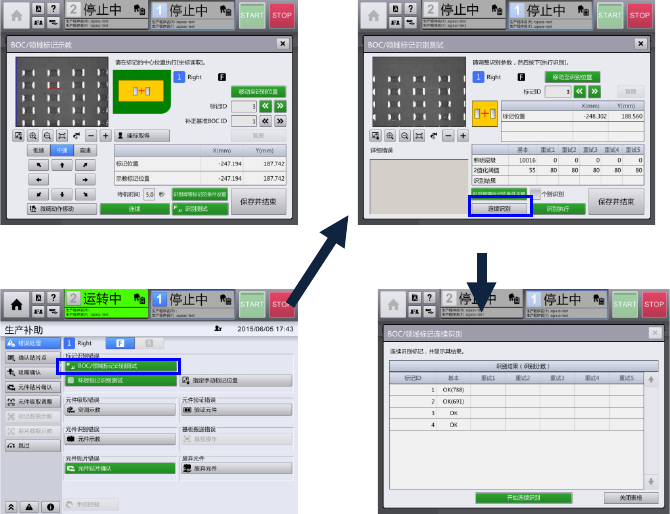

[BOC/领域标记示教] 对话框 [BOC/领域标记识别测试] 对话框
[生产补助] - [错误处理] 画面 [BOC/领域标记连续识别] 对话框
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
515
4
(8)
示教焊锡的识别参数
[焊锡识别的条件设置] 对话框可从以下画面显示。
• 从[编辑生产程序] – [BOC/领域标记] 画面触摸 [S] 按钮即显示
• 从[BOC/领域标记示教] 对话框触摸 [焊锡识别的条件设置] 按钮即显示
• 从[BOC/领域标记识别测试] 对话框触摸 [焊锡识别的条件设置] 按钮即显示
关于[识别焊锡标记的条件设置] 对话框请参见「4-18-6 标记示教」。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
516
(9)
示教元件贴片位置
从 [编辑生产程序] – [贴片数据] 画面触摸要进行元件贴片位置示教的步骤的 [T] 按钮，即显示[贴片位置示
教] 对话框。
有关[贴片位置示教] 对话框请参见「4-15-4 贴片示教」。
贴片位置示教，即使步骤信息的元件名尚未被设置也可进行示教。但如果元件名未被设置，则在贴片位置
示教中的监视器上不会描绘元件的外形尺寸的外框线。
注意
触摸
[T]
按钮显示
[
贴片位置示教
]
对话框后，将对用于补正
BOC
标记位置的步骤信息的
[BOC/
领域标记
ID]
中指定的
BOC
标记进行识别。如果
[BOC/
领域标记
ID]
的值为
0
，则不会
进行补正动作。
[贴片数据] 画面
[贴片位置示教] 对话框
元件名即使是空白栏也可示教。
由于会显示[T] 按钮，因此要按照必要的
贴片数量制作空白数据。
