第 4 章 操作篇
4-17. 机器设置
492

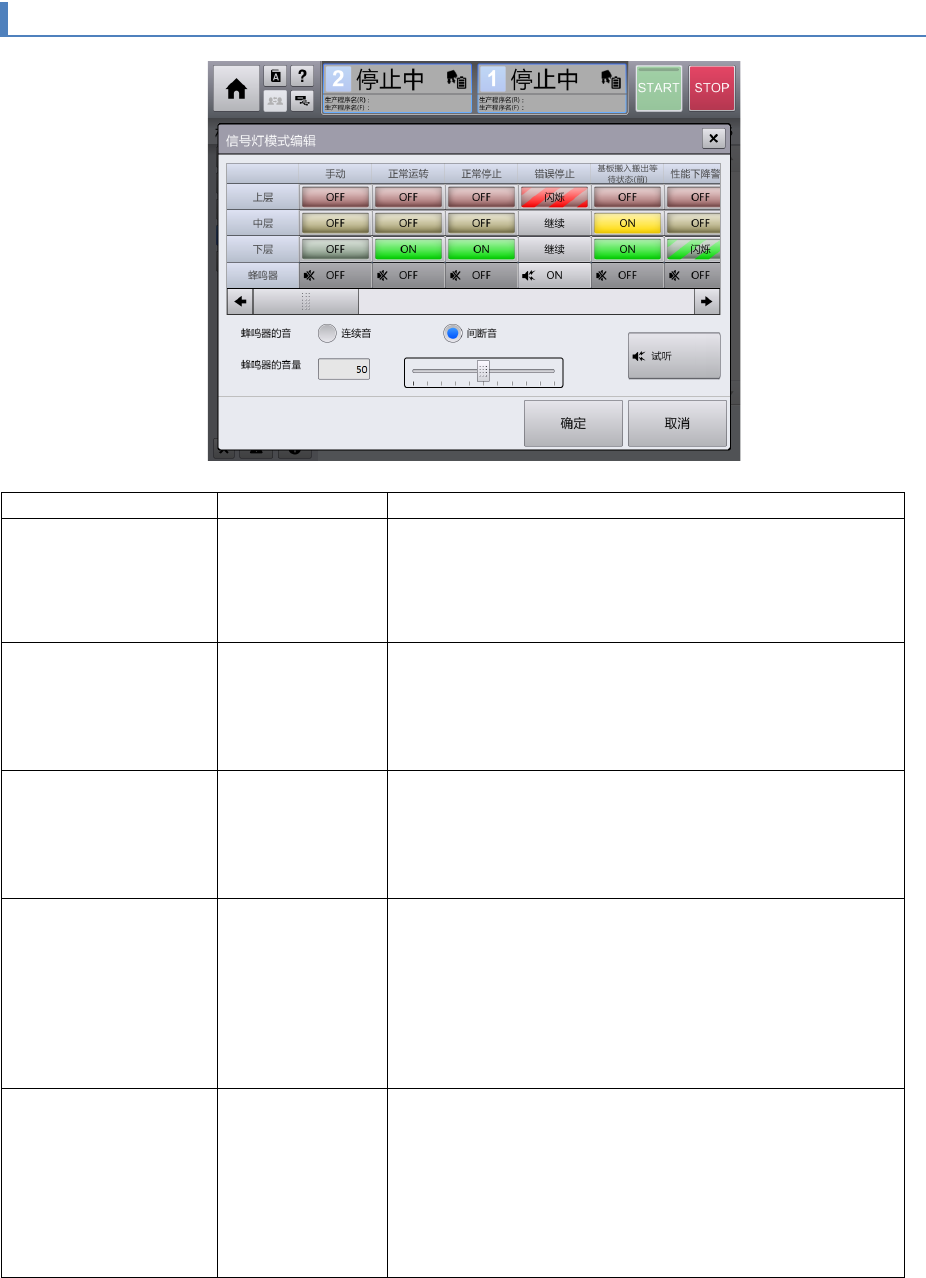

4-17-53. 信号灯模式编辑
种类名・项目名
初始值
说明
手动 上层(红):OFF
中层(黄):OFF
下层(绿):OFF
蜂鸣器:OFF
选择 RX-7 在生产过程中以外的状态下的手动操作时，或
处于数据编辑状态时的信号灯亮灯模式、以及蜂鸣器的
ON/OFF。
正常运转 上层(红):OFF
中层(黄):OFF
下层(绿):ON
蜂鸣器:OFF
选择 RX-7 在生产中（向基板贴装元件作业中）的信号灯
亮灯模式及蜂鸣器的 ON/OFF。
正常停止 上层(红):OFF
中层(黄):OFF
下层(绿):ON
蜂鸣器:OFF
选择生产动作正常停止，可使用[START]按钮直接重新
开始时的信号灯亮灯模式及蜂鸣器的 ON/OFF。
错误停止 上层(红):闪烁
中层(黄):继续
下层(绿):继续
蜂鸣器:ON
选择发生某种错误，装置单元停止时的信号灯亮灯模式
及蜂鸣器的 ON/OFF。
•
因紧急停止而停止的状态
•
在正常运转中发生错误的状态
•
在手动操作中发生错误的状态
发生错误时，排除原因后，按[RESET]按钮即解除错误
停止状态。
基板搬入搬出等待状
态(前)
上层(红):OFF
中层(黄):ON
下层(绿):ON
蜂鸣器:OFF
在正常运转状态下，经过一定时间的待机后上游装置的
基板未被搬入、或者经一定时间的待机后基板未被搬出
到下游装置时显示。请选择在前侧通道上发生基板搬入
等待、或搬出等待时的信号灯亮灯模式及蜂鸣器的
ON/OFF。
基板被搬入、搬出后，此状态即被解除并返回正常运转
状态。
第 4 章 操作篇
4-17. 机器设置
493
4
种类名・项目名
初始值
说明
元件缺状态（元件用
完状态）
（[Unit1]、[Unit2]）
上层(红):OFF
中层(黄):继续
下层(绿):闪烁
蜂鸣器:OFF
选择出现元件用完的供料器时的信号灯亮灯模式、及蜂
鸣器的 ON/OFF。
可按单元为单位设定。
供料器元件更换中
（[Unit1]、[Unit2]）
上层(红):OFF
中层(黄):继续
下层(绿):OFF
蜂鸣器:OFF
选择元件用完的供料器在执行元件更换作业时的信号灯
亮灯模式、及蜂鸣器的 ON/OFF。
可按单元为单位设定。
供料器元件用完警告
（[Unit1]、[Unit2]）
上层(红):OFF
中层(黄):闪烁
下层(绿):ON
蜂鸣器:OFF
有元件即将用完的供料器（各元件的元件剩余数低于规
定数时）时会出现元件用完警告状态。选择此时的信号
灯亮灯模式、及蜂鸣器的 ON/OFF。
可按单元为单位设定。
吸取率降低警告 上层(红):OFF
中层(黄):闪烁
下层(绿):ON
蜂鸣器:OFF
各种元件中发生吸取率低于设定的规定值时，将会出现
吸取率下降警告状态。选择此时的信号灯亮灯模式、及
蜂鸣器的 ON/OFF。
吸嘴不良警告 上层(红):OFF
中层(黄):闪烁
下层(绿):ON
蜂鸣器:OFF
某个特定的吸嘴连续发生吸取错误，RX-7 判定该吸嘴为
不良(NG)时，将会出现吸嘴不良警告状态。选择此时的
信号灯亮灯模式、及蜂鸣器的 ON/OFF。
供料器不良警告 上层(红):OFF
中层(黄):闪烁
下层(绿):ON
蜂鸣器:OFF
某个特定的供料器连续发生吸取错误，RX-7 判定该供料
器为不良(NG)时，会出现供料器不良的警告状态。选择
此时的信号灯亮灯模式及蜂鸣器的 ON/OFF。
两轴元件用完停止 上层(红):继续
中层(黄):继续
下层(绿):继续
蜂鸣器:ON
选择左右单元元件都用完状态下装置停止时的信号灯亮
灯模式、及蜂鸣器的 ON/OFF。
托盘元件用完
（[Unit1]、[Unit2]）
上层(红):OFF
中层(黄):OFF
下层(绿):OFF
蜂鸣器:OFF
选择有托盘元件用完时，信号灯的亮灯模式、及蜂鸣器
的 ON/OFF。
可按单元为单位设定。（用于将来扩展。）
托盘元件更换中
（[Unit1]、[Unit2]）
上层(红):OFF
中层(黄):OFF
下层(绿):OFF
蜂鸣器:OFF
选择在元件用完的托盘执行元件更换作业时的信号灯亮
灯模式、及蜂鸣器的 ON/OFF。
可按单元为单位设定。（用于将来扩展。）
托盘元件用完警告
（[Unit1]、[Unit2]）
上层(红):OFF
中层(黄):OFF
下层(绿):OFF
蜂鸣器:OFF
有元件即将用完的托盘时会出现元件用完警告状态。选
择此时的信号灯亮灯模式、及蜂鸣器的 ON/OFF。
可按单元为单位设定。（用于将来扩展。）
第 4 章 操作篇
4-17. 机器设置
494
种类名・项目名
初始值
说明
维修警告 上层(红):OFF
中层(黄):闪烁
下层(绿):ON
蜂鸣器:OFF
有某个特定吸嘴的运行次数超过设定的维修次数时，会
出现吸嘴维修警告状态。选择此时的信号灯亮灯模式、
及蜂鸣器的 ON/OFF。
等待基板基搬入/搬出
(后)
上层(红):OFF
中层(黄):ON
下层(绿):ON
蜂鸣器:OFF
显示在正常运转状态下经过一定时间的待机来自上游装
置的基板未被搬入、或者经过一定时间的待机基板未被
搬出到下游装置时的状态。可选择在后侧通道发生等待
基板搬入、或等待搬出时的信号灯亮灯模式、及蜂鸣器
的 ON/OFF。
基板被搬入、搬出后，此状态即被解除并返回正常运转
状态。
