第 4 章 操作 篇 4- 15. 示教 387 4 记号 名称 说明 (a) 指定 通道 选 择操作对象 单元 的 通道 位置。 (b) 示教对象选择选 项卡 选择进行 示教的对象。 • 贴片位置：进行 贴片位置示教 。 • 电路 ：进行电路设计示教。 (c) 贴片 步骤列表 显示对象站点 上的 贴片步骤列 表。 (d) 电路 列表 显 示对象站点 上的 电路列表（ 单元间共通）。 (e) 细化 显示 [ 细化 ] 对话框。 关于 […
第 4 章 操作篇
4-15. 示教
386
4-15-4. 贴片数据示教
在[贴片数据示教]画面中，可测量生产程序的贴片数据中设定的贴片位置（Land 位置），测定电路基准位
置在基板上的展开位置，在作为电路展开量进行修正的示教作业中，可确认测量对象的贴片及电路数据，
并细化显示，还可设置测量用的基板。
在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，即显示贴片数据示教画面。
[贴片数据示教]画面，在用户级别为[SUPERVISOR（管理员）]或[MAINTENANCE（维护）]时才会显示。
选择
[
贴片位置
]
选项卡
选择
{
电路
}
选项卡
第 4 章 操作篇
4-15. 示教
387
4
记号
名称
说明
(a)
指定通道 选择操作对象单元的通道位置。
(b)
示教对象选择选项卡 选择进行示教的对象。
•
贴片位置：进行贴片位置示教。
•
电路：进行电路设计示教。
(c)
贴片步骤列表
显示对象站点上的贴片步骤列表。
(d)
电路列表 显示对象站点上的电路列表（单元间共通）。
(e)
细化 显示[细化]对话框。
关于[细化]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「细
化对话框的详情」
(f)
基板操作 显示[基板操作]对话框。
关于[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的
「基板操作对话框的操作」
(g)
开始示教 显示以下对话框，执行各标记位置的示教。
•
[
贴片位置示教
]
对话框
•
[
电路设计示教
]
对话框
第 4 章 操作篇
4-15. 示教
388

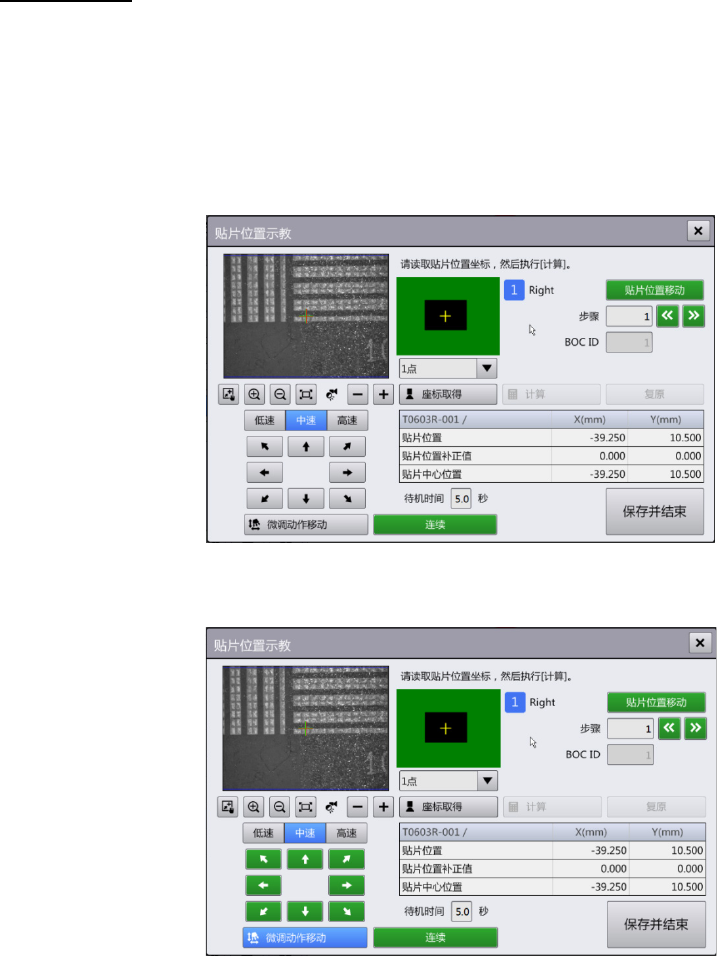

贴片位置示教
在[贴片位置示教]对话框中，针对贴片资料中设定的元件贴片目标位置，可将其与基板上贴片位置的补正
值作为贴片目标位置的补正量进行示教，以使元件贴片到贴片位置的中心。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片数据示教]画面中选择[贴片位置] -
[开始示教]，显示[贴片位置示教]对话框。在 [编辑生产程序] - [贴片数据] 画面中，操作[T]按钮后，也同样
会显示［贴片位置示教］对话框。
十字标记操作模式
微调动作移动模式
