第 4 章 操作 篇 4- 17. 机器设置 481 4 4- 17 - 41. 贴片位置补正 (P 8) 贴片位置补正值 X (mm) (P8, 统一全体 ,Z=7) (P8, 统一全体 ,Z=16) (P8 , 个别 ,Z=7) (P8, 个别 ,Z=16) (P8, 高精度 ,Z=7) (P8, 高精度 ,Z=16) 如果通用贴片头 (P8) 的 元件贴片位置 X 具有全 体偏的倾向时，要 通过在该补正方向上 输入补正值， 使…
第 4 章 操作篇
4-17. 机器设置
480
4-17-40. 贴片位置补正
(P16)
贴片位置补正值
X (mm) (P16,Z=0) (P16,Z=2) (P16,Z=4)
如果高速贴片头(P16)的元件贴片位置 X 具有全体偏移倾向时，要通过在该补正方向上输入补正值，
使贴片精度提高。
RX-7 高速贴片头上的元件精度，是通过 Z 轴的高度在 Z= 0 / 2 / 4 (mm)的 3 阶段上设定的，
因此要按照各 Z 高度进行设定。
有效位数为小数点后最多到第 6 位。
按单元设定。(数值范围为 -1.000000～1.000000)。(初始值: 0.000000)。
（注意）如果要重新进行校准的贴片精度补正时，请将本数值重设为 0 后，再进行补正。
贴片位置补正值
Y (mm) (P16,Z=0) (P16,Z=2) (P16,Z=4)
如果高速贴片头(P16)的元件贴片位置 Y 具有全体偏移的倾向时，要通过在该补正方向上输入补正值，
使贴片精度提高。
RX-7 高速贴片头的元件贴片精度，是通过 Z 轴的高度在 Z= 0 / 2 / 4 (mm)的 3 阶段上设定的，
因此要按照各 Z 高度进行设定。
有效位数为小数点后最多到第 6 位。
按单元设定。 (数值范围为 -1.000000～1.000000)。(初始值: 0.000000)。
（注意）如果要重新进行校准的贴片精度补正时，请将本数值重设为 0 后，再进行补正。
贴片位置补正值
R (deg) (P16,Z=0) (P16,Z=2) (P16,Z=4)
如果高速贴片头(P16)的元件贴片角度 R 具有全体偏移的倾向时，要通过在该补正方向上输入补正值，
使贴片精度提高。
RX-7 高速贴片头上的元件贴片精度，是通过 Z 轴的高度在 Z= 0 / 2 / 4 (mm)的 3 个阶段上设定的，
因此要按照各 Z 高度进行设定。
有效位数为小数点后最多到第 2 位。
按单元设定。(数值范围为 -15.00～15.00)。(初始值: 0.00)。
（注意）如果要重新进行校准的贴片精度补正时，请将本数值重设为 0 后，再进行补正。
第 4 章 操作篇
4-17. 机器设置
481
4

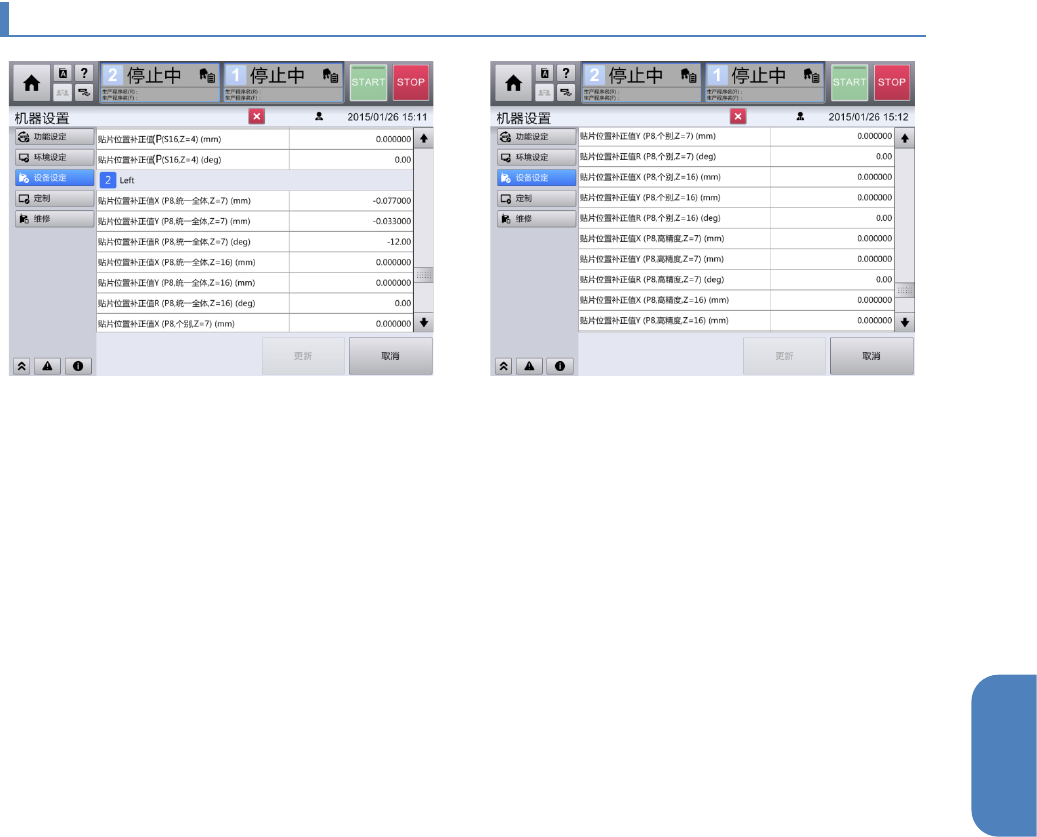

4-17-41. 贴片位置补正 (P8)
贴片位置补正值
X (mm) (P8,
统一全体
,Z=7) (P8,
统一全体
,Z=16) (P8,
个别
,Z=7) (P8,
个别
,Z=16)
(P8,
高精度
,Z=7) (P8,
高精度
,Z=16)
如果通用贴片头(P8)的元件贴片位置 X 具有全体偏的倾向时，要通过在该补正方向上输入补正值，使贴片
精度提高。
RX-7 通用贴片头上的元件贴片精度，是通过 Z 轴的高度在 Z= 7 / 16 (mm)的 2 个阶段上设定的，因此要
按照各 Z 高度进行设定。另外，要通过元件的识别方法分别进行「统一识别」「个别识别」「高精度模
式」的相关设定。
有效位数为小数点后最多到第 6 位
按单元设定。(数值范围为 -1.000000～1.000000)。(初始值: 0.000000)。
（注意）如果要重新进行校准的贴片精度补正时，请将本数值重设为 0 后，再进行补正。
贴片位置补正值
Y (mm) (P8,
统一全体
,Z=7) (P8,
统一全体
,Z=16) (P8,
个别
,Z=7) (P8,
个别
,Z=16)
(P8,
高精度
,Z=7) (P8,
高精度
,Z=16)
如果通用贴片头(P8)的元件贴片位置 Y 具有全体偏移的倾向时，要通过在该补正方向上输入补正值，使贴
片精度提高。
RX-7 通用贴片头上的元件贴片精度，是通过 Z 轴的高度在 Z= 7 / 16 (mm)的 2 个阶段上设定的，因此要
按照各 Z 高度进行设定。另外，要通过元件的识别方法分别进行「统一识别」「个别识别」「高精度模
式」的相关设定。
有效位数为小数点后最多到第 6 位。
按单元设定。 (数值范围为 -1.000000～1.000000)。(初始值: 0.000000)。
（注意）如果要重新进行校准的贴片精度补正时，请将本数值重设为 0 后，再进行补正。
贴片位置补正值
R (deg) (P8,
统一全体
,Z=7) (P8,
统一全体
,Z=16) (P8,
个别
,Z=7) (P8,
个别
,Z=16)
(P8,
高精度
,Z=7) (P8,
高精度
,Z=16)
如果通用贴片头(P8)的元件贴片角度 R 具有全体偏移的倾向时，要通过在该补正方向上输入补正值，使
贴片精度提高。
RX-7 通用贴片头上的元件贴片精度，是通过 Z 轴的高度在 Z= 7 / 16 (mm)的 2 个阶段上设定的，因此要
按照各 Z 高度进行设定。另外，要通过元件的识别方法分别进行「统一识别」「个别识别」「高精度模
式」的相关设定。
有效位数为小数点后最多到第 2 位。
按单元设定。(数值范围为 -15.00～15.00)。(初始值: 0.00)。
（注意）如果要重新进行校准的贴片精度补正时，请将本数值重设为 0 后，再进行补正。
第 4 章 操作篇
4-17. 机器设置
482

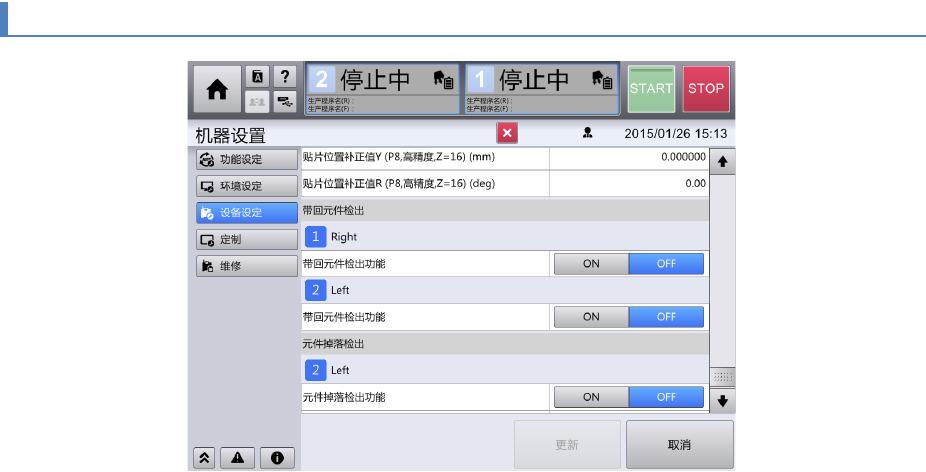

4-17-42. 带回元件检出
带回元件检出功能
选择 ON 时，可检测出元件贴片动作完成后是否元件没有贴片而附着在贴片后的吸嘴上。
如果检测出带回元件错误，可使用错误处理＞元件贴片确认的功能，确认基板上的贴片位置，以及执行元
件的重新贴片。
将带回元件检出设定为 ON 后，生产节拍有时会有一定的下降。
例如，如果#1 贴片后#8 没有贴片时，在下一次#1 吸取前，由于必须在#8 侧使 RT 轴旋转进行拍摄和识
别，节拍将会相应下降。
P8 贴片头在贴片后使用吸取检查相机拍摄，拍摄完成前 RT 轴不会运动，因此节拍会因取得时间(数
msec)发生恒定下降。
按单元设定。
(初始值: OFF)。
